上海大學張久俊課題組--具有較大層間距離的夾層式SnS2 /石墨烯/ SnS2作為高倍率鋰/鈉離子電池陽極材料

SnS₂材料由于具有高比容量的層狀結構，在電化學儲能領域引起了廣泛的關注。然而，在充放電循環過程中，其易于重新堆疊的性質導致電極結構不穩定，容量嚴重下降。本文報道了一種簡單的一步水熱合成SnS₂/石墨烯/ SnS₂（SnS₂/rGO/SnS₂）復合材料的方法，該方法是在還原石墨烯兩側通過C-S鍵共價修飾超薄SnS₂納米片。由于石墨烯夾在兩個SnS₂片之間，復合材料的SnS₂層間距增大（~8.03Å），這有利于Li⁺/Na⁺離子的嵌入/脫出，提高傳輸動力學，同時抑制充放電過程中SnS₂納米片的堆積。密度泛函理論計算揭示了夾層狀復合材料中間層間距最穩定的狀態。分子模擬和實驗觀測Li/Na離子的擴散系數結果表明，該狀態最適合離子的快速傳輸。此外，固定在石墨烯片上的大量超級SnS₂納米粒子可以對復合材料產生贗電容貢獻，特別是在大電流密度下；即使在10 A g^-1電流密度下，鋰/鈉離子電池中也能保證844和765 mAh g^-1的高倍率性能。在200次循環后形貌幾乎未變化，并且SnS₂納米顆粒仍然可以恢復到原始相且未發生明顯的附聚，表明這種具有高倍率和優異的循環穩定性的復合材料是鋰/鈉儲存的理想選擇。

Figure 1. SnS₂/rGO/SnS₂復合材料的 XRD圖和 TEM圖；(c)夾層狀結構示意圖；(d-f)XPS圖。

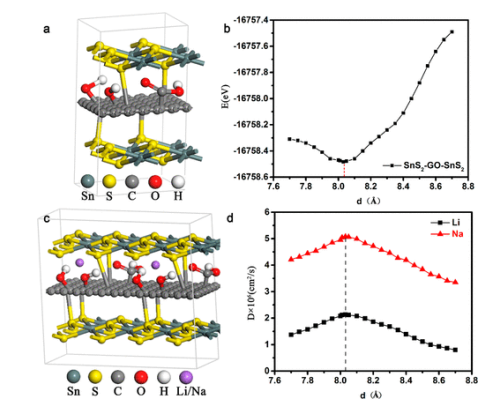

Figure 2. (a)夾層狀結構SnS₂/rGO/SnS₂的分子模型；SnS₂/rGO/SnS₂復合晶體中系統能量對層間空間的依賴性和含有Li⁺/Na⁺的1×2×1超晶胞模型；(d) Li⁺和Na⁺的擴散系數與層間空間的關系。

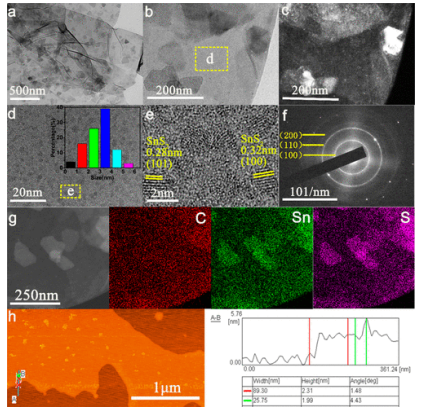

Figure 3. SnS₂/rGO/SnS₂復合材料的形貌和結構表征。(a)TEM圖；(b)亮場圖像和暗場圖像；(d,e) HRTEM圖；(f)SAED模式；(g)高角度環狀暗場圖像及其對應的Sn、S、C元素映射；(h) AFM圖像及相應高度剖面。

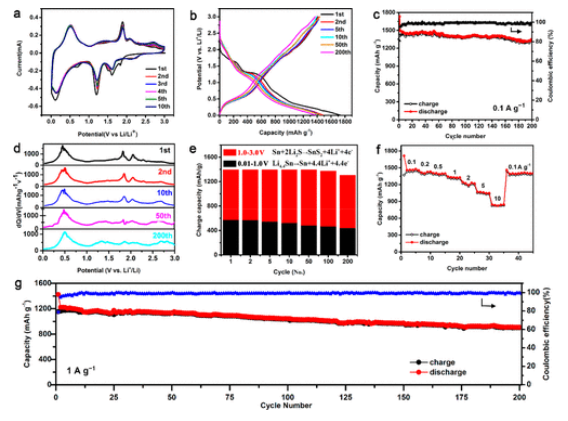

Figure 4. SnS₂/rGO/SnS₂的鋰離子電池電化學性能。(a)掃描速率為0.1 mV s^-1的CV圖；(b) 0.1 A g^–1下的充放電曲線；(c) 0.1 A g^–1下的循環性能；(d)循環時的差別充電容量圖；(e)在 0.01–1.0和1.0-3.0 V電位范圍內發生的可逆充電容量與循環；(f)不同電流密度下的倍率性能；(g)在1 A g^–1下的循環性能。

Figure 5. SnS₂/rGO/SnS₂的鈉離子電池電化學性能。(a)掃描速率為0.1 mV s^-1的CV曲線；(b)電流密度0.1 A g^–1下的充放電曲線；(c) 0.1 A g^–1下的循環性能；(d)不同電流密度下的倍率性能。

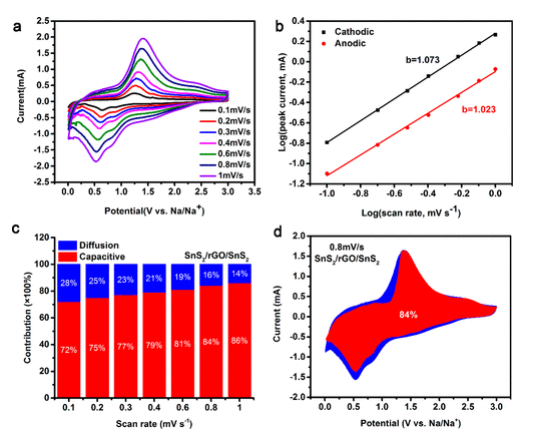

Figure 6. 鈉儲存行為的定量電容分析。(a)不同掃面速度下的CV曲線；(b)對數陰極/陽極峰值電流與對數掃描速率之間的關系；(c)不同掃描速率下電容容量的整體貢獻率；(d)0.8 mV s^-1時電容性貢獻(紅色)和擴散貢獻(藍色)。

Figure 7. SnS₂/rGO/SnS₂電極經過200次充放電循環后的形貌和結構特征。(a) TEM圖和(b,c)HRTEM圖；(d)高角度環狀暗場圖像及其對應的C、Sn、S元素映射。
相關研究成果于2019年由上海大學Jiujun Zhang課題組，發表在ACS Nano（https://doi.org/10.1021/acsnano.9b03330）上。原文：Sandwich-Like SnS₂/Graphene/SnS₂ with Expanded Interlayer Distance as High-Rate Lithium/Sodium-Ion Battery Anode Materials
