性妇bbbb搡bbbb伊人直播,可以看毛片的网站 ,中文成人av在线

全部新聞公司新聞產品新聞資料下載行業新聞

華東師范大學Chengzhong Yu課題組--在還原石墨烯氧化物上直接定向生長金屬-有機骨架納米片

沉積在石墨烯上的超薄金屬-有機骨架納米薄片(UMOFNs)極具吸引力，但在定向可控的石墨烯上直接生長UMOFNs仍具有挑戰性。本文報道了一種低濃度輔助異質成核方法，用于在取向可控的還原石墨烯氧化物(rGO)表面上直接生長UMOFNs。該通用方法可用于在rGO上構建各種UMOFNs，包括Co-ZIF，Ni-ZIF，Co，Cu-ZIF和Co，Fe-ZIF。當UMOFNs大多垂直于rGO時，形成了具有開放孔結構和良好導電性的三維泡沫狀分層結構(即UMOFNs@rGO-F)，作為鋰離子電池和析氧電極材料均表現出優異性能。這一方法為提高MOFs在儲能應用中電化學性能提供了一種策略。

Figure 1. a)通過低濃度輔助異質成核途徑，制備UMOFNs @ rGO-F復合物的示意圖。b)應用于電化學中UMOFNs @ rGO-F復合物的結構優勢。

Figure 2. Co-ZIF@rGO-F-25復合物的a,b) TEM圖；c) HR-TEM圖；d) SAED；e) HAADF-STEM圖；f)TEM圖像和元素映射。g) ZIF-67、Co-ZIF納米薄片、Co-ZIF@rGO-P, Co-ZIF@rGO-F-25的XRD圖譜。

Figure 3. a-c) Ni-ZIF@rGO-F, d-f) Co,Cu-ZIF@rGO-F，和g-i) Co, Fe-ZIF@rGO-F的TEM、STEM和元素映射圖。

Figure 4. a) Co-ZIF@rGO-F-25在電流密度0.1 A g⁻¹時恒流充放電曲線；b) Co-ZIF納米片、Co-ZIF@rGO-P、Co-ZIF@rGO-F-25在0.1 A g⁻¹電流密度下的循環性能；c) Co-ZIF@rGO-F-25在不同電流密度下的恒電流充放電曲線；d) Co-ZIF納米片，Co-ZIF@rGO-P，Co-ZIF@rGO-F-25的倍率性能。

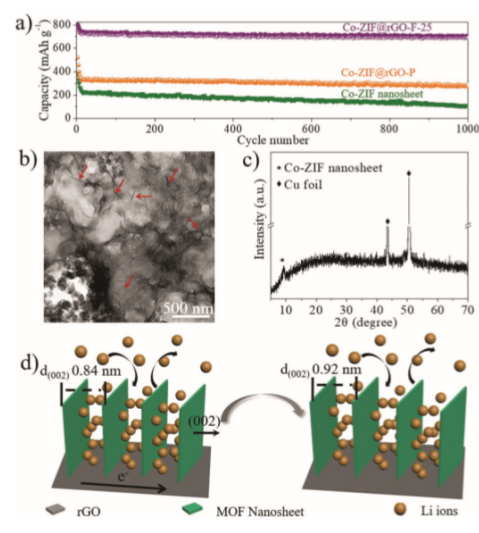

Figure 5. a) Co-ZIF納米片，Co-ZIF@rGO-P, Co-ZIF@rGO-F-25在較高電流密度為1 A g⁻¹時的長期循環性能；循環測試后Co-ZIF@rGO-F-25負極的b) TEM圖像，c) XRD譜; d) Co-ZIF @rGO-F-25中Co-ZIF納米片的平面間距的示意圖。

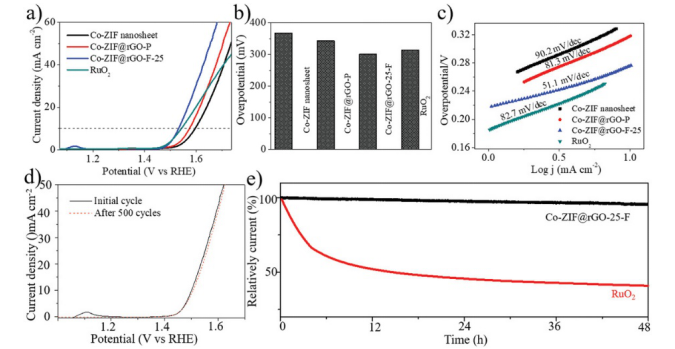

Figure 6. Co-ZIF @ rGO-F-25，Co-ZIF @ rGO-P，純Co-ZIF納米片和商業RuO₂催化劑的a) LSV圖，b) j = 10 mA cm^-2所需過電勢，c) Tafel斜率; d) 以10 mV s^-1的掃描速率連續掃描500個循環前/后的LSV。e) Co-ZIF @ rGO-F-25和RuO₂的長期循環穩定性。

相關研究成果于2019年由華東師范大學Chengzhong Yu課題組，發表在Advanced Science (https://doi.org/10.1002/advs.201901480)上。原文：A General Approach to Direct Growth of Oriented Metal–Organic Framework Nanosheets on Reduced Graphene Oxides



您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :
