国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

       異質(zhì)結(jié)構(gòu)的合理設(shè)計(jì)為鋰硫電池中多硫化鋰轉(zhuǎn)化的理想催化劑體系開(kāi)辟了新的機(jī)遇。但其傳統(tǒng)的制作工藝復(fù)雜，難以合理控制各組分的含量和分布。在這項(xiàng)工作中，為了合理設(shè)計(jì)異質(zhì)結(jié)構(gòu)，利用原子層沉積（ALD）方法在通過(guò)化學(xué)氣相沉積（CVD）制備的三維（3D）獨(dú)立式碳納米管（CNTs）骨架的基礎(chǔ)上制備了同軸CNTs@TiN-TiO₂海綿。通過(guò)控制CNT外表面的TiO₂和TiN層的厚度，并結(jié)合退火后處理，由10 nm TiN和5 nm TiO₂包裹的CNTs混合得到了同軸CNTs@TiN-TiO₂海綿。通過(guò)測(cè)試發(fā)現(xiàn)，同軸CNTs@TiN-TiO₂海綿表現(xiàn)出優(yōu)異的性能，提高了Li-S電池的性能。其中，在0.2 C下具有1431 mAh g^-1的高比容量，即使在1 C下也具有1289 mAh g^-1的高比容量，在2 C下循環(huán)500次后容量保持率仍高達(dá)85%。此外，3D CNTs海綿的多孔結(jié)構(gòu)和相互連接的導(dǎo)電通路有助于容納大量S并保證其有效的利用。結(jié)果表明，基于同軸CNTs@TiN-TiO₂海綿的Li-S電池的面容量高達(dá)21.5 mAh cm^-2，遠(yuǎn)高于商用鋰離子電池（LIBs）的面容量（4 mAh cm^-2），并且與最近報(bào)道的S載量高于8 mg cm^-2 的Li-S電池系統(tǒng)相當(dāng)。該策略還可以擴(kuò)展到其他同軸/逐層異質(zhì)結(jié)構(gòu)的優(yōu)化，并促進(jìn)形成連續(xù)且匹配良好的界面，在儲(chǔ)能和催化方面具有廣闊的應(yīng)用前景。


Figure 1. CNTs@TiN-TiO₂的制備及多硫化物轉(zhuǎn)化過(guò)程示意圖


Figure 2. CNTs@TiN-TiO₂-5的形貌表征。（a）CNTs@TiN-TiO₂-5的TEM圖，顯示了涂覆在CNT表面上的集成TiN-TiO₂異質(zhì)結(jié)構(gòu)；（b）CNTs@TiN-TiO₂-5的TEM圖及其C、O、N和Ti的相應(yīng)元素映射，顯示了TiN-TiO₂異質(zhì)結(jié)構(gòu)的混合均勻分布。（c）CNTs@TiN-TiO₂-5的高分辨率TEM圖，顯示了TiN-TiO₂異質(zhì)結(jié)構(gòu)的良好匹配界面。


Figure 3 . CNTs@TiN-TiO₂-5的多硫化鋰吸附測(cè)試和相應(yīng)的XPS表征。（a）將雜化物浸入Li₂S₆溶液（0.005 M）中，比較CNTs@TiN-TiO₂-2、CNTs@TiN-TiO₂-5和CNTs@TiN-TiO₂-10的多硫化物吸附能力；（b-c）CNTs@TiN-TiO₂-5中Ti 2p和N 1s在多硫化物吸附前后的XPS光譜。

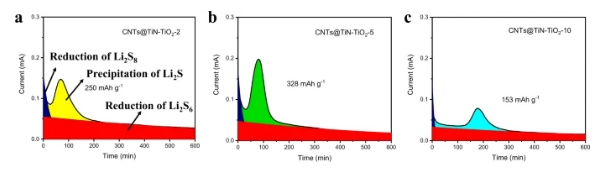

Figure 4. 恒電位放電條件下的Li₂S沉積過(guò)程。（a）CNTs@TiN-TiO₂-2，（b）CNTs@TiN-TiO₂-5，（c）CNTs@TiN-TiO₂-10在2.05 V下的恒電位放電曲線。


Figure 5. CNTs@TiN-TiO₂-2、CNTs@TiN-TiO₂-5、CNTs@TiN-TiO₂-10的電化學(xué)性能。（a）在掃描速率為0.1 mV s^-1時(shí)的CV曲線，（b）恒電流充電和放電曲線，（c）EIS曲線；（d）CNTs@TiN-TiO₂-5、CNTs@TiN-TiO₂-2和CNTs@TiN-TiO₂-10在0.1-5 C時(shí)的倍率性能。

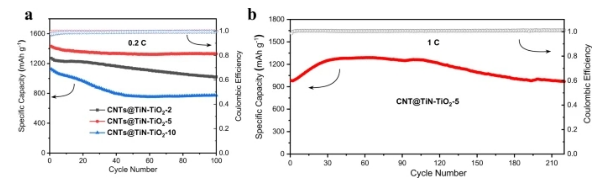

Figure 6. CNTs@TiN-TiO₂-2、CNTs@TiN-TiO₂-5、CNTs@TiN-TiO₂-10的循環(huán)性能。（a）CNTs@TiN-TiO₂-5、CNTs@TiN-TiO₂-2和CNTs@TiN-TiO₂-10在0.2 C下循環(huán)100次后的循環(huán)穩(wěn)定性比較；（b）CNTs@TiN-TiO₂-5在1 C下的長(zhǎng)期循環(huán)性能。

       相關(guān)研究成果由日本沖繩科學(xué)技術(shù)大學(xué)院大學(xué)Yabing Qi課題組于2021年發(fā)表在《Nature Communications》（https://doi.org/10.1038/s41467-021-24976-y）上。原文：Long-life lithium-sulfur batteries with high areal capacity based on coaxial CNTs@TiN-TiO₂ sponge。

轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
