国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

        鹵化物電解質因其高離子電導率和與高壓電極良好的相容性而成為無機固態電解質中的后起之秀。 然而，與液體介導的路線相比，它們的傳統合成方法（包括球磨退火）通常是能量密集型且耗時的。 更重要的是，考慮到微量水對電池性能的不利影響，水溶液中的唯一方法并不完美。 在這里，我們提出了一種新的乙醇介導的超離子Li₃InCl₆電解質合成路線，通過能量友好的溶解和后處理。乙醇介導的前體中的有機物在后處理過程中以輕氣體的形式消失。在200 ℃下加熱3 h后，可以成功制備出具有最佳熱穩定性和離子電導率（0.79 mS cm^-1, 2 0℃）的Li₃InCl₆。此外，還發現Li₃InCl₆的離子電導率與(131)面/(001)面的峰強度比正相關，因為晶面和擇優取向可以直接影響鋰離子在晶體導體中遷移的多面體。組裝后的LiNi_0.8Co_0.1Mn_0.1O₂/Li₃InCl₆/Li₁₀GeP₂S₁₂/Li-In電池在0.05 C時具有174.8 mAh g^-1的高初始充電容量和122.9 mAh g^-1的良好倍率性能。特別是保持率 200次循環后充電容量可達94.8%。 乙醇介導合成的 Li₃InCl₆ 是一種新型電解質，可與高壓正極耦合，應用于全固態鋰金屬電池。

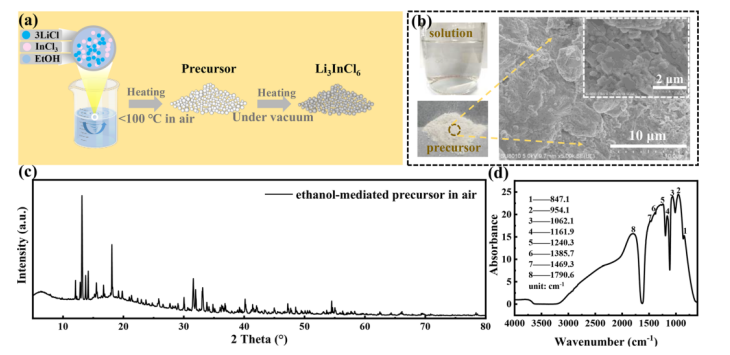

圖 1. (a) 本工作中乙醇介導的鹵化物電解質合成路線示意圖。  (b) 透明溶液和獲得的前體的光學圖像，前體粉末的 SEM 微觀形貌。  (c) 乙醇介導的前體的 XRD 圖譜。  (d) 乙醇介導前體的 FTIR 光譜。


圖 2. TGA-MS 結果：(a) 在 Ar 下在 40 至 360 °C 下測試的乙醇介導前體的 TGA。  (b) 對應的MS結果在40~360°C范圍內，TGA加熱過程中可能釋放出不同m/z值的氣體。  (c) 通過加熱乙醇介導的前體合成 Li₃InCl₆ 電解質的機理示意圖。

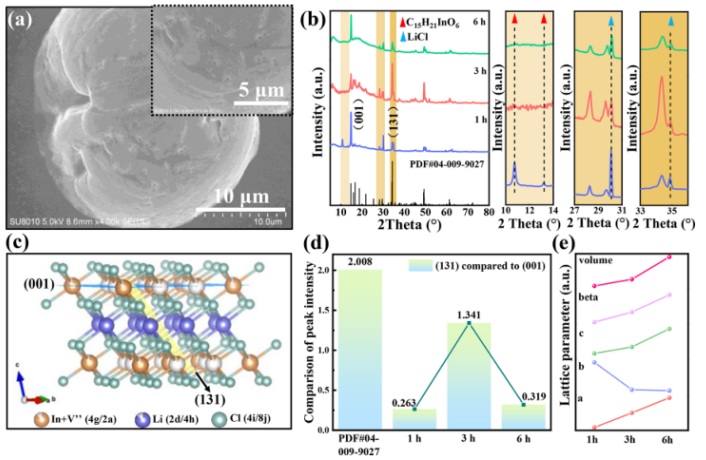

圖 3. (a) Li₃InCl₆-3 的微觀形貌。(b) 通過乙醇介導的途徑合成的鹵化物電解質的 XRD 圖譜。(c) 數據庫中 Li₃InCl₆ 的典型晶體結構（ICSD No. 04-009-9027）。（d）根據（b）中的 XRD 圖案，（131）面與（001）面的相對峰強度。(e) 通過乙醇介導的途徑制備的鹵化物電解質的晶格參數變化趨勢。

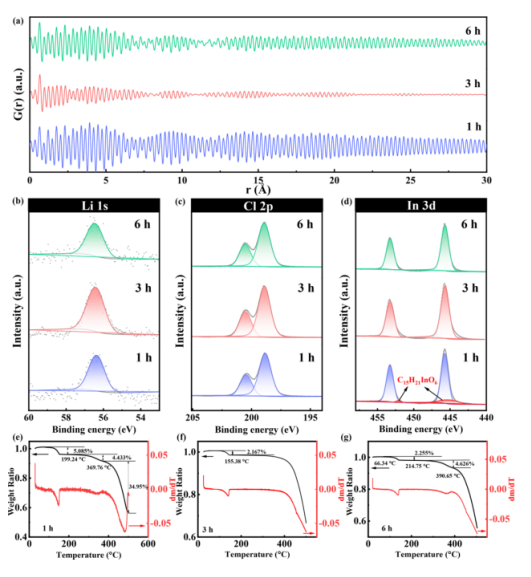

圖 4. (a) 計算的對分布函數 G(r)、(b) Li 1s、(c) Cl 2p 和 (d) 制備的 Li₃InCl6 的 In 3d X 射線光電子光譜。(e) Li₃InCl₆-1、(f) Li₃InCl₆-3 和 (g) Li₃InCl₆-6 的 TGA 曲線。

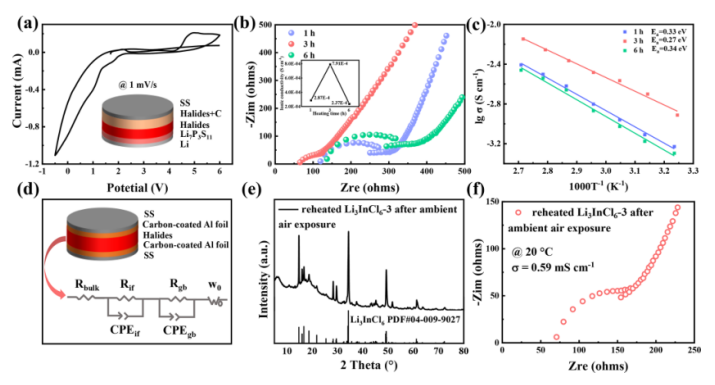

圖 5. (a) Li₃InCl₆-3 和入口的循環伏安圖 (CV) 是用于 CV 測試的不對稱電池組裝示意圖。  (b) 鹵化物電解質在 20 ℃ 時的典型奈奎斯特圖，入口是它們相應的離子電導率。（c）根據實驗測量的離子電導率與溫度（35-95°C）計算的擴散率。 該線是適合數據的 Arrhenius。  (d) 用于 EIS 測試的對稱電池組裝示意圖和該電池的相應等效電路。  (e) XRD 圖案和 (f) 在環境空氣 (RH = 30%) 暴露后重新加熱的 Li3InCl6-3 的典型奈奎斯特圖。

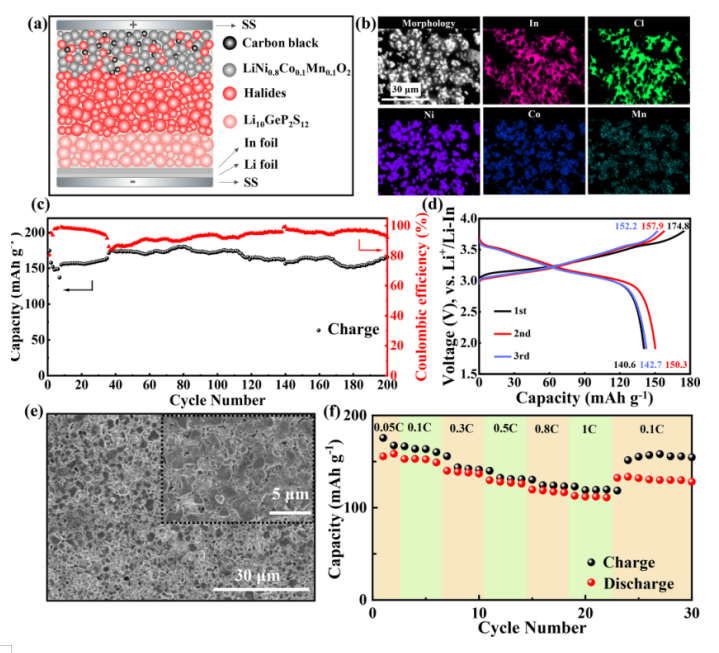

圖 6. (a) 這項工作中 ASSLMB 的示意圖。(b) 循環前原始 LiNi_0.8Co_0.1Mn_0.1O₂ 基復合正極粉末的 EDS 映射。ASSLMB 與 Li₃InCl₆-3在室溫下的電化學性能：(c) 0.1 C 下的循環性能（前兩個圓圈在 0.05 C 下激活電池）。(d) 200 個循環中前三個循環的恒電流充放電電壓曲線。(e) ASSLMB 中復合陰極顆粒在 200 次循環后的表面微觀形貌。(f) 在 0.05 C、0.1 C、0.3 C、0.5 C、0.8 C 和 1 C 時的倍率性能。

       相關研究成果由浙江大學Xiuli Wang等人2022年發表在ACS Applied Materials & Interfaces (https://doi.org/10.1021/acsami.2c06216)上。原文：A Novel Ethanol-Mediated Synthesis of Superionic Halide Electrolytes for High-Voltage All-Solid-State Lithium–Metal Batteries。

轉自《石墨烯研究》公眾號
