国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

       發展高活性、低成本的析氧電催化劑是解決環境污染和能源問題的關鍵，而鐵鎳基納米材料在這方面有很大的應用前景。本文通過水熱加后續硫化法得到了在堿性環境下具有優異電催化OER性能的 (Fe_0.33Ni_0.67)S₂及(Fe_0.33Ni_0.67)S₂/rGO-x% (x=10, 20)復合電催化材料。由于(Fe_0.33Ni_0.67)S₂的集成結構和導電石墨烯骨架的支撐，在電流密度為10 mA·cm^-2時，(Fe_0.33Ni_0.67)S₂/rGO-20%電催化劑的過電壓僅為172 mV，塔菲爾斜率為45 mV·decade^-1。為了探索活性位點及催化中心，在OER反應前后對催化劑的組成、相和表面氧化態進行了對比分析。結果表明，在OER反應后，硫化鐵鎳被氧化，反應后的材料變成了無定型態Ni-Fe氧化物/氫氧化，它們很可能作為催化中心在OER中起著重要的作用。而且，在兩電極全解水體系中，(Fe_0.33Ni_0.67)S₂/rGO-20%/NF及Pt/C/NF分別作為陽極及陰極，在電流密度為10 mA·cm^-2，電壓僅為1.42 V時，這些催化劑表現出優異的催化性能。

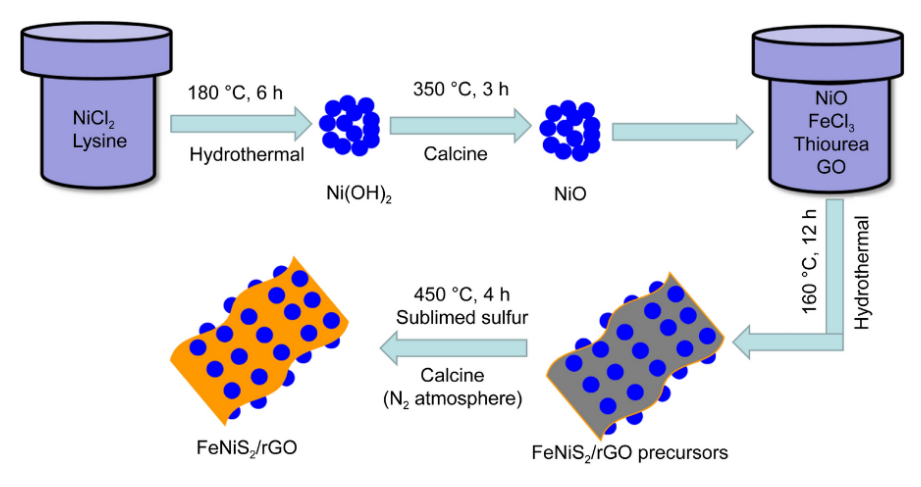

圖1. FeNiS_2/rGO復合材料的制備流程。

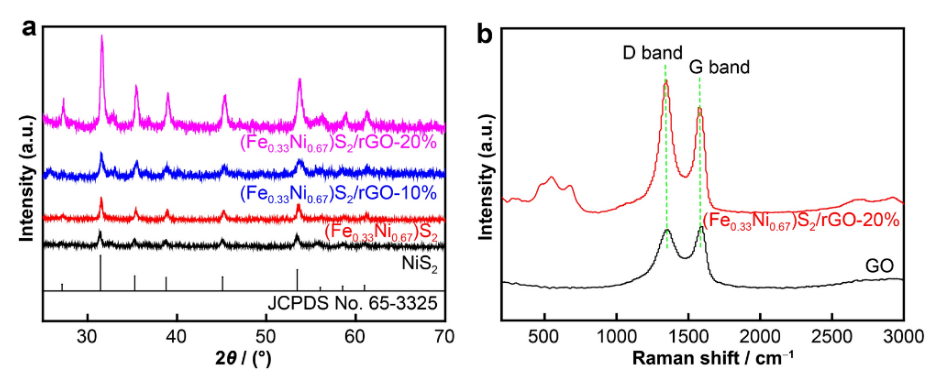

圖2. (a) NiS₂， (Fe_0.33Ni_0.67)S₂， (Fe_0.33Ni_0.67)S₂/rGO-10%和(Fe_0.33Ni_0.67)S₂/rGO-20%
的XRD圖譜;(b) (Fe_0.33Ni_0.67)S₂/rGO-20%和GO樣品的拉曼光譜。

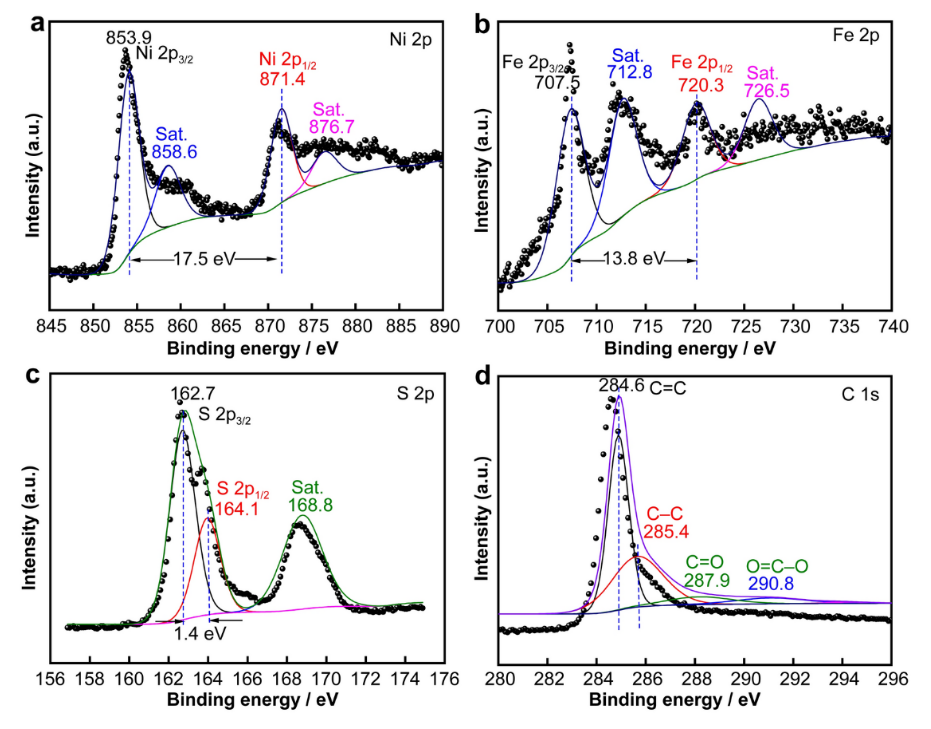

圖3. (Fe_0.33Ni_0.67)S₂/rGO-20%樣品的(a) Ni 2p、(b) Fe 2p、(c) S 2p和(d) C 1s的XPS譜

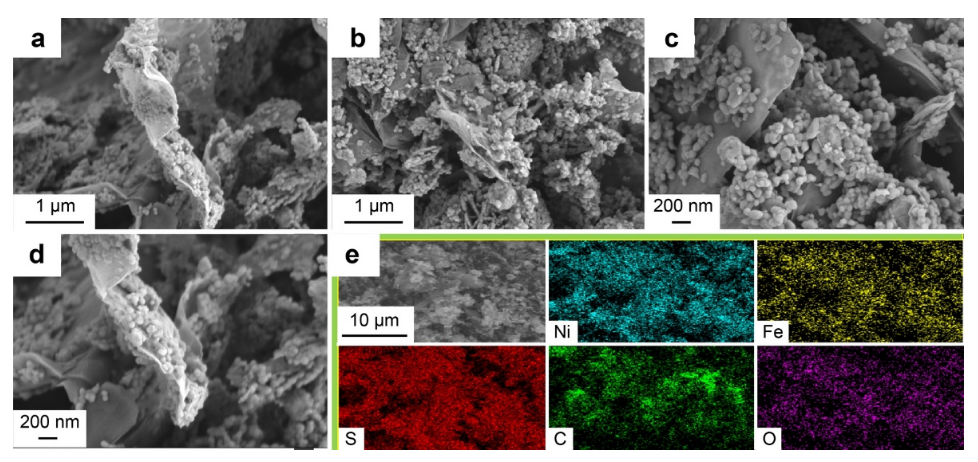

圖4. (a-d) (Fe_0.33Ni_0.67)S₂/rGO-20%的SEM圖像和(e)相應的EDS元素映射圖。

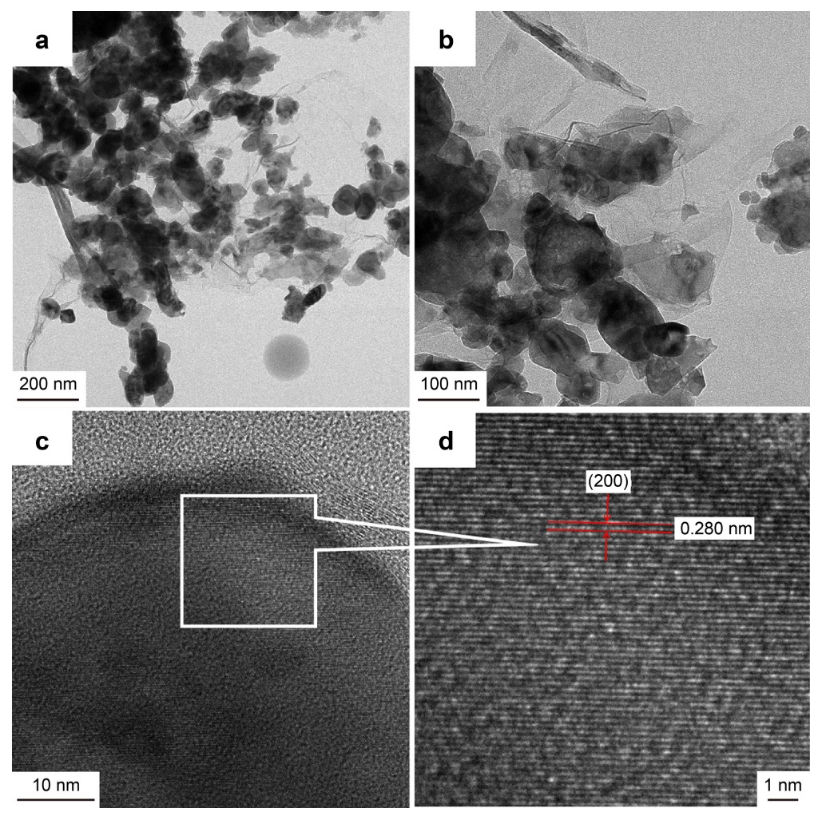

圖5. (Fe_0.33Ni_0.67)S₂/rGO-20%的(a, b)TEM和(c, d) HRTEM圖像。

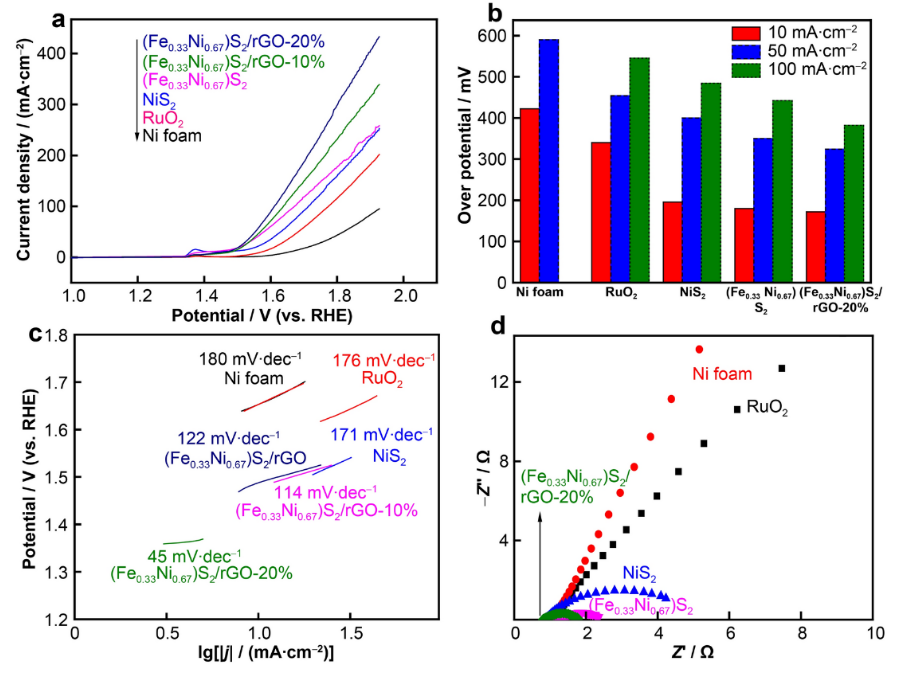

圖6. 催化劑的OER測量: (a) (Fe_0.33Ni_0.67)S₂/rGO-20%/NF, (Fe_0.33Ni_0.67)S₂/rGO-10%/NF, (Fe_0.33Ni_0.67)S₂/NF, NiS₂/NF, RuO₂/NF和 Ni泡沫的LSV曲線;(b)過電位達到電流密度為10、50和100 mA·cm^-2;(c) (Fe_0.33Ni_0.67)S₂/rGO-20%/NF, (Fe_0.33Ni_0.67)S₂/rGO-10%/NF, (Fe_0.33Ni_0.67)S₂/NF, NiS₂/NF, RuO₂/NF和 Ni泡沫的Tafel圖;(d) (Fe_0.33Ni_0.67)S₂/rGO-20%/NF, (Fe_0.33Ni_0.67)S₂/NF, RuO₂/NF和 Ni泡沫在1.0 mol·L^-1 KOH中的Nyquist圖，其中Z’為阻抗實部，Z”為阻抗虛部。

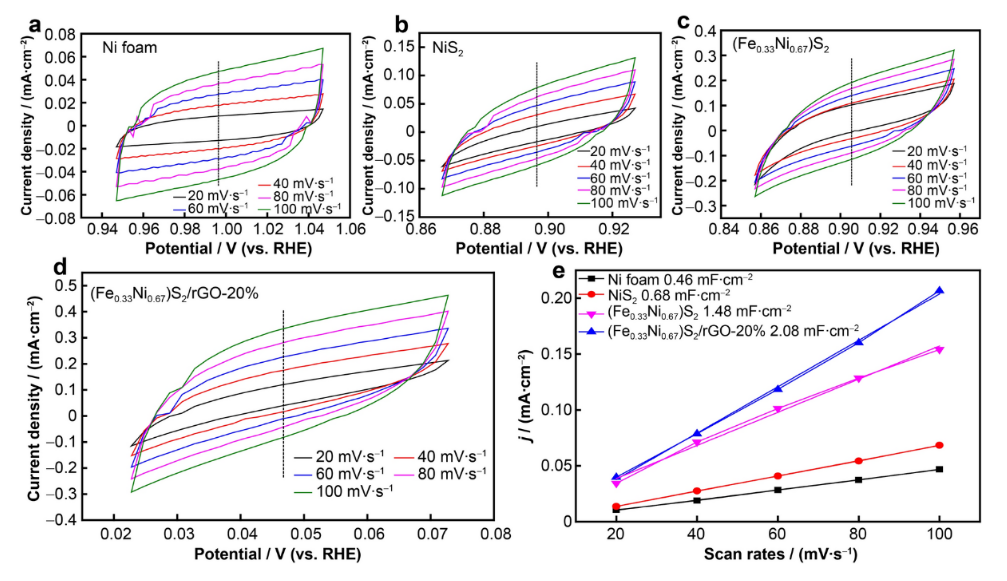

  圖7. 1.0 mol·L^-1 KOH，不同掃描速率下(a) Ni泡沫, (b) NiS₂/NF, (c) (Fe_0.33Ni_0.67)S₂/NF和(d) (Fe_0.33Ni_0.67)S₂/rGO-20%/NF的CV曲線;(e)對應催化劑的電化學雙層電容(C_dl)。

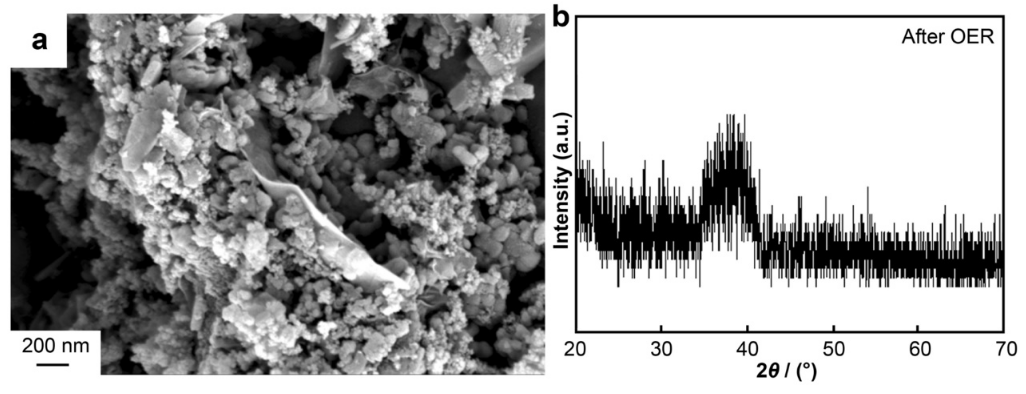

圖8. OER測試后(Fe_0.33Ni_0.67)S₂/rGO-20%的SEM圖和XRD圖。

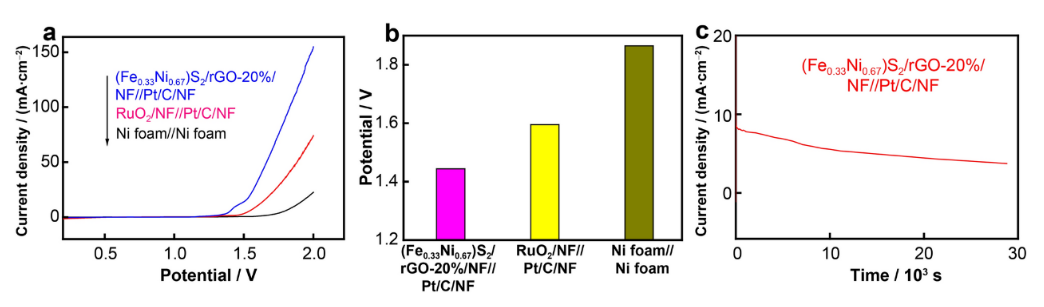

圖9. (a)(Fe_0.33Ni_0.67)S₂/rGO-20%/NF//Pt/C/NF、RuO₂/NF//Pt/C/NF和Ni泡沫//Ni泡沫的LSV曲線；(b)電流密度為10mA·cm^-2時的電位；(c) (Fe_0.33Ni_0.67)S₂/rGO-20%/NF//Pt/C/NF在1.6 V恒電位下的I-t曲線。

       相關研究成果由聊城大學材料科學與工程學院Xiao-Zhen Ren和中國航空制造技術研究院Xiao-Bai Wang等人于2022年發表在Journal of Energy Storage (https://doi.org/10.1016/j.est.2021.103142)上。原文：FeNiS₂/reduced graphene oxide electrocatalysis with reconstruction to generate FeNi oxo/hydroxide as a highly-efficient water oxidation electrocatalyst。

轉自《石墨烯研究》公眾號
