石墨烯的功能操縱研究是基礎研究和實際應用的關鍵課題。在本研究中，我們提出在SiC上外延石墨烯中插入5
d過渡金屬是一種很有前景的策略，可以實現石墨烯中具有有限帶隙的拓?fù)浞瞧椒蚕唷２捎没诿芏确汉碚摰牡谝恍栽碛嬎悖覀冏C明了Re-和Ta -插層石墨烯演變成二維拓?fù)浣^緣體。它們分別表現為具有拓?fù)鋷兜木€性狄拉克錐和二次帶。這些拓?fù)鋺B(tài)的出現是由于插層劑的自旋軌道耦合強度強。我們證明了相應的拓?fù)溥吘墵顟B(tài)在有限體帶隙內持續存在，與體邊界對應一致。此外，我們還探討了由逆對稱破缺和自旋軌道耦合引起的能帶結構的自旋分裂。我們的研究強調了石墨烯的嵌入是一種有效和可行的方法，用于操縱帶隙和石墨烯的拓?fù)湫再|(zhì)。這種嵌入石墨烯系統在自旋電子學和低維量子器件應用中具有潛在的實用性。

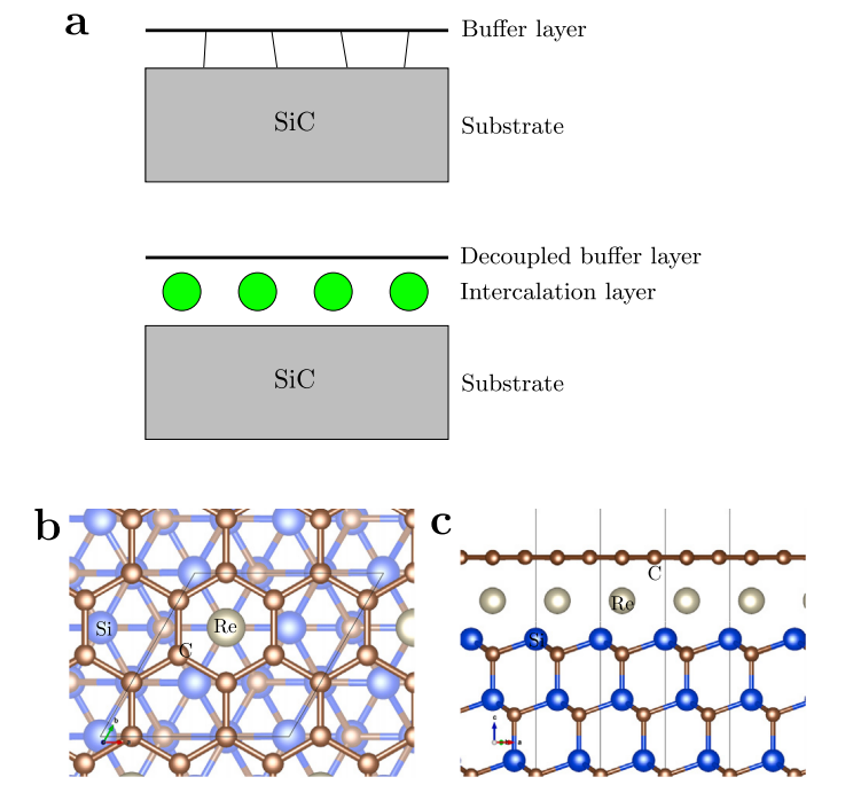

圖1. SiC上Re-插層外延石墨烯的原子結構。(a)示意圖。原子結構的俯視圖和側視圖。

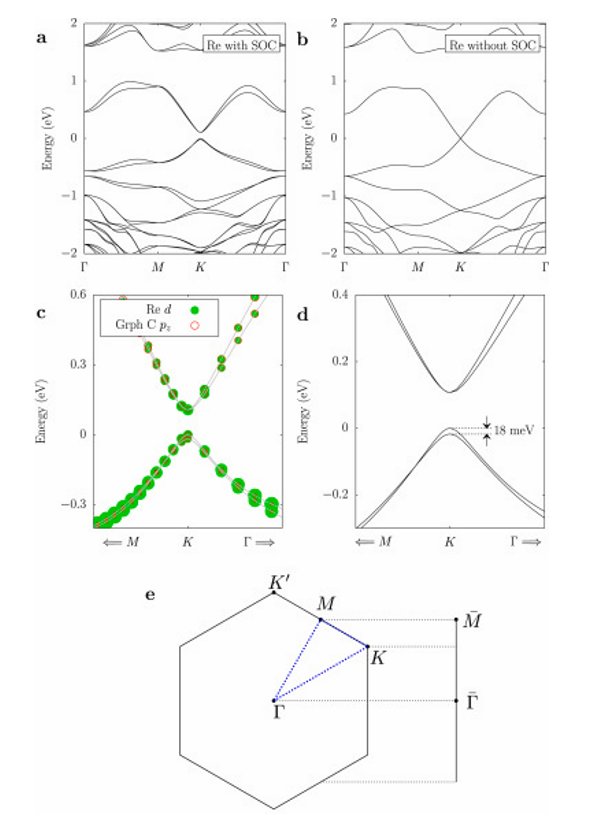

圖2. SiC上Re-插層外延石墨烯的電子能帶結構。(a)帶SOC和不帶SOC的能帶結構。(c) Re
d和石墨烯的貢獻C
pz，狀態分別用綠色實心圈和紅色空心圈表示。(d)含SOC的K附近能帶結構。(e)相應的BZ。
圖3. Ta-嵌入外延石墨烯的電子能帶結構。（a）有SOC和沒有SOC的Г附近能帶結構 （c） 具有和不具有SOC。
圖4. 插層外延石墨烯的拓?fù)溥吘墤B(tài)。(a) Re-插層和 Ta-插層外延石墨烯的邊緣態色散。
相關研究成果由愛荷華州立大學美國能源部艾姆斯實驗室、首爾科技大學自然科學學院Minsung Kim等人于2023年發表在Solid State Communications (https://doi.org/10.1016/j.ssc.2023.115337)上。原文：Topological band gap in intercalated epitaxial graphene
