国产精品推荐精品 I 热99在线视频 I 夜夜躁日日躁狠狠 I 国偷自产一区二区三区蜜臀 I 99精品国产在热久久无毒 I 日韩av在线免费观看网站 I 蜜桃视频网站在线观看 I 久久久久久99精品久久久 I 久久综合久久久 I 美国一级黄色片子 I 国产一区视频导航 I 99pao I 女人被艹视频 I 国产真实交换多p免视频 I 大黄网站在线观看 I 伊人久久大香线蕉综合狠狠 I 久久99精品国产91久久来源 I jizz一区二区三区 I 久久国产精品99久久久久久进口 I 亚洲欧洲精品无码av I 国产在线h I 中文字幕在线观看的网站 I 日本大白屁股日 I 善良娇妻的献身呻吟声 I 成人片黄网站a毛片免费 I 午夜影院404 I 大桥未久 I 丰乳肥臂 I 操比毛片 I 嗯不要了h I 亚洲一线av I 俄罗斯xxxxx I 在哪里可以看黄色片 I 免费看a毛片 I 国产视频1区 I 久久久久久九九九九九九 I 色撸撸网站 I 老司机精品视频导航 I 国产精品导航一区二区 I av大全免费观看 I 成年人羞羞网站 I 成人看片免费网站 I 尤物影院在线播放 I 依依成人精品视频在线观看 I 亚洲一区二区三区四区五区高 I 无码欧亚熟妇人妻av在线外遇 I 国产伦精品一区二区三区精品视频 I 理论视频在线 I 中文乱码人妻系列一区二区 I 欧美一区二区在线刺激视频 I av在线观看地址 I 2021国产精品一卡2卡三卡4卡 I 亚洲国产成人a精品不卡在线 I 黄瓜视频深夜释放自己 I 国产二区视频在线播放 I 黄色片网站 I 中文字幕亚洲精品乱码 I 91视频播放 I 有码中文av无码中文av I 欧美日韩亚洲视频 I av大全免费在线观看 I 亚洲福利网 I 顶级大胆裸体aaaaa做受

        分散的氧化石墨烯摻入水泥漿體中，在堿性環境中容易重新聚集，不利于水泥漿體的微觀結構演變和力學性能。在這項研究中，開發了一種新型的功率超聲(PUS)輔助攪拌技術，以優化氧化石墨烯在水泥漿中的分散。利用X-射線計算機斷層掃描(X-CT)和掃描電子顯微鏡-能量分散光譜(SEM-EDS)對氧化石墨烯的分布進行了表征。采用X-射線光電子能譜(XPS)、傅里葉紅外光譜(FTIR)、熱重分析(TGA)和壓汞孔隙度分析(MIP)對水化產物的演化進行了分析。結果表明，PUS-輔助混合工藝提高了氧化石墨烯Ca²⁺和-COO^-基團之間的鍵合能力。此外，與對照組相比，應用PUS-輔助混合，1天后氧化石墨烯團塊的平均等效直徑減少了9.9%，1天后彎曲和抗壓強度分別增加了26.6%和3.2%，28天后分別增加了22.7%和12.6%。本研究為納米碳水泥基材料的制備提供了一條新的途徑。

圖1. 熟料和石膏的粒度分布。

圖2. 氧化石墨烯的表征:(a)總光譜，(b) C1s光譜，(c) FTIR光譜，(d) XRD光譜。

圖3. (a)超聲輔助混合裝置(b)混合器內部布局，(c)超聲混合鼓底部，(d)超聲波發生器。

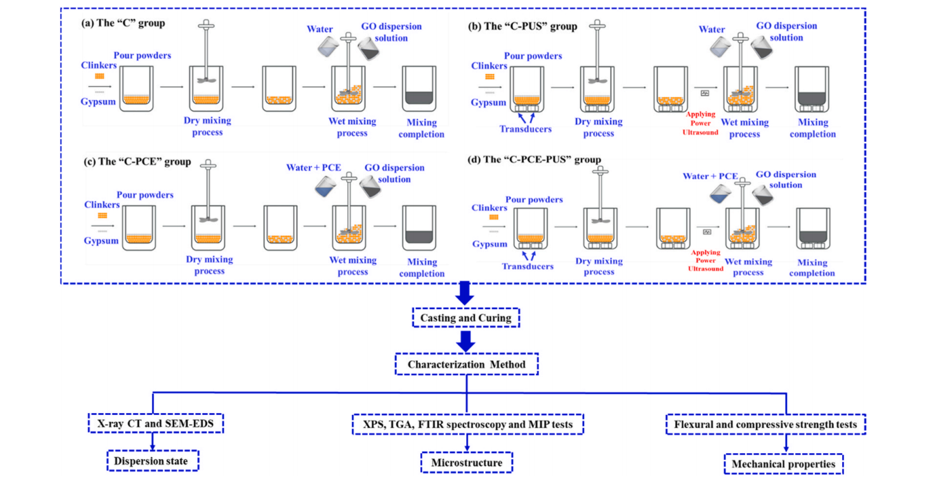

圖4. 氧化石墨烯改性水泥漿體的制備及表征方法。

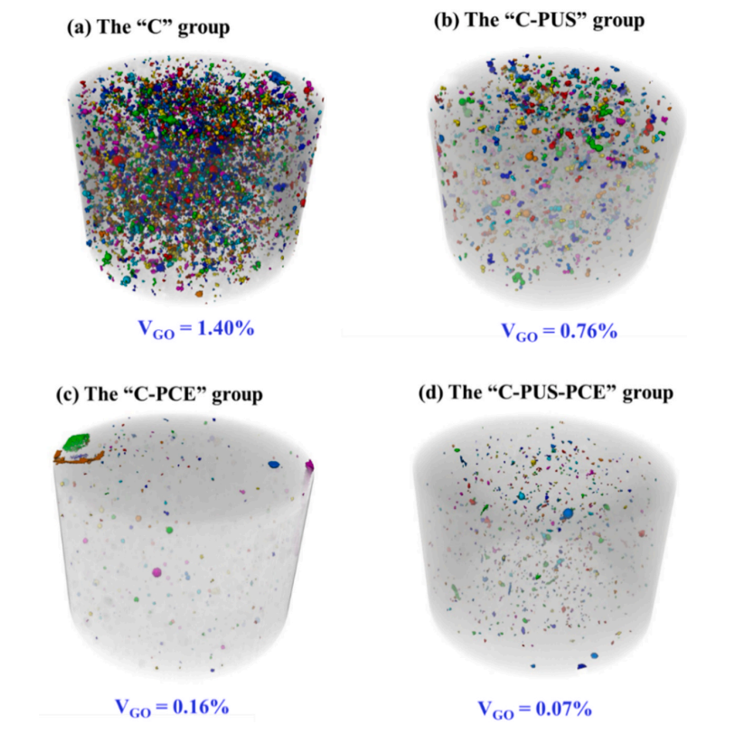

圖5. 不同樣品水泥漿體中氧化石墨烯的空間分布:(a)“C”組，(b)“C-PUS”組，(C)“C-PCE”組，(d)“CPCE-PUS”組。所有氧化石墨烯顆粒均以RGB顏色渲染。

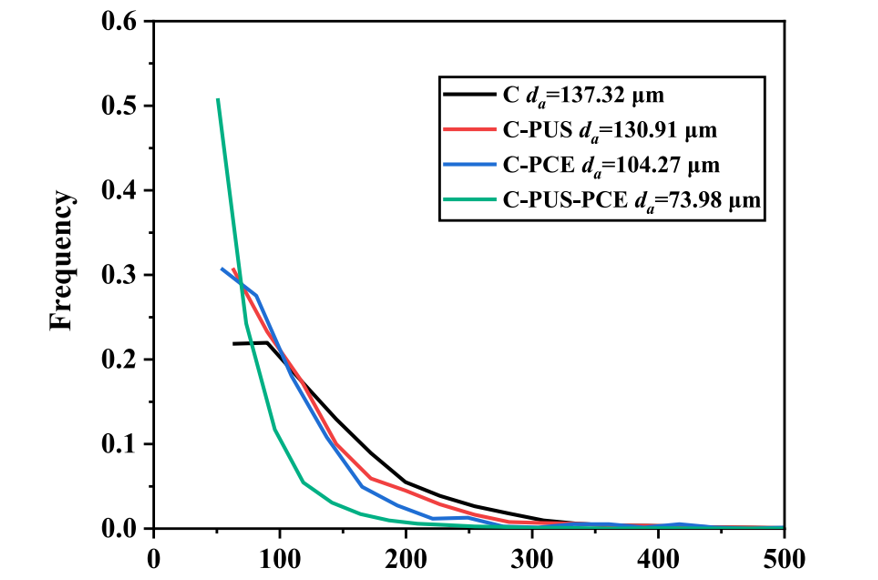

圖6. 不同樣品的聚團氧化石墨烯直徑。

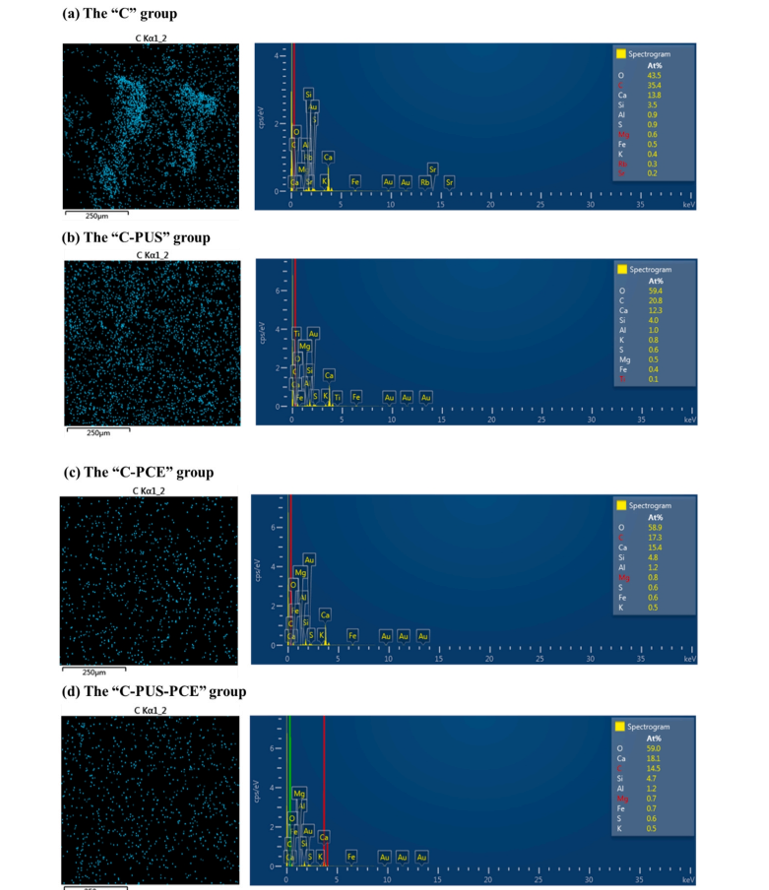

圖7. 不同樣品水泥漿中氧化石墨烯的C原子能譜圖結果:(a)“C”基團，(b)“C-PCE”基團，(C)“C-PUS”基團，以及(d)“C-PCE-PUS”組。

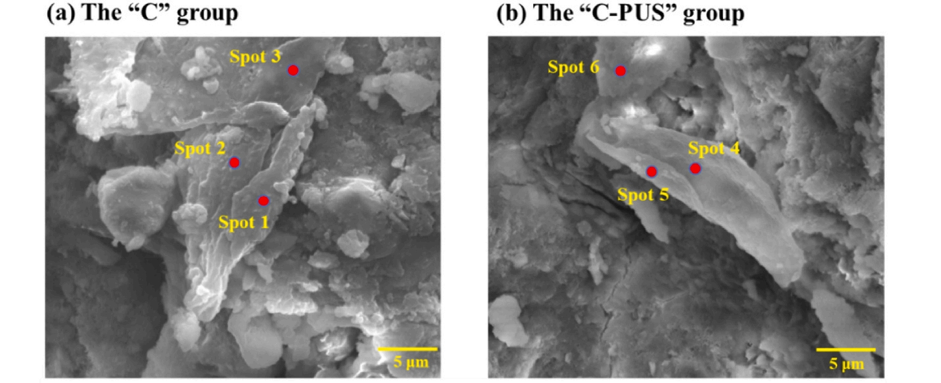

圖8. 固化28天后氧化石墨烯的微觀結構：（a）“C”組，（b）“C-PUS”組。

圖9. 初步XPS調查。

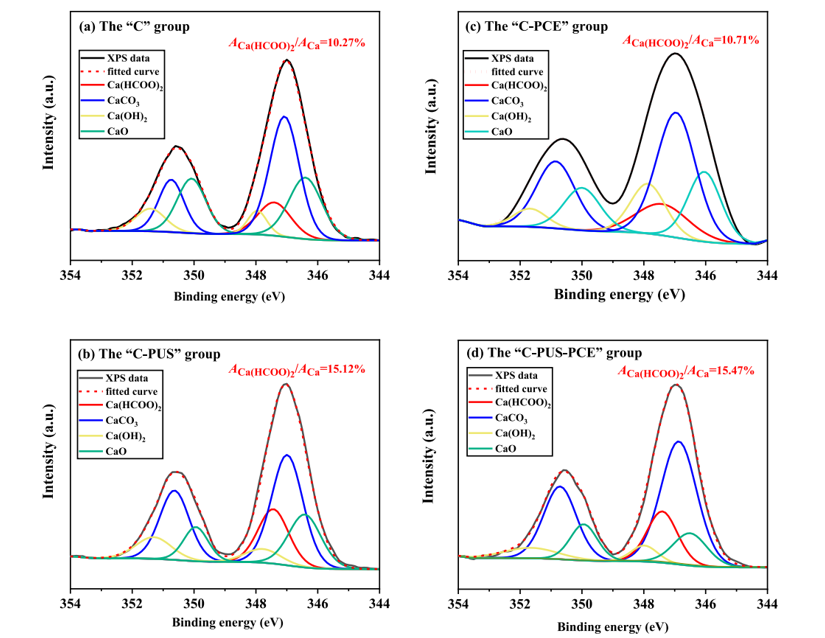

圖10. 各組1天Ca2p光譜擬合曲線。

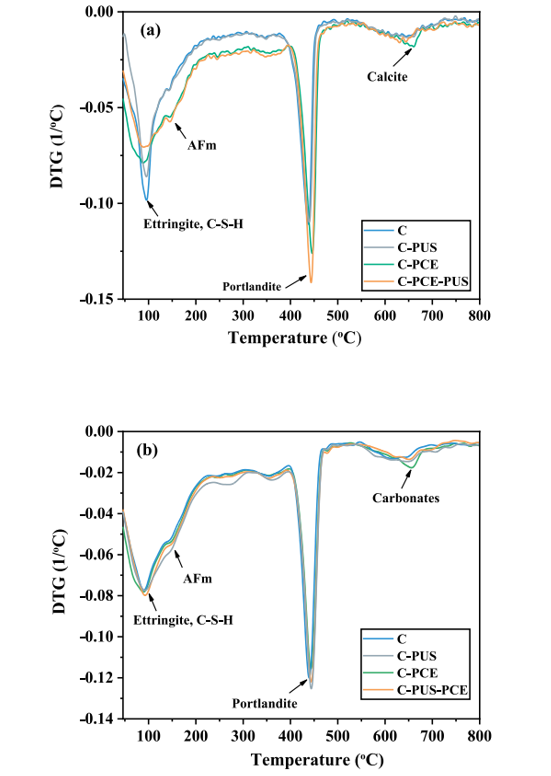

圖11. 各樣品的DTG曲線示意圖:(a) 1天，(b) 28天。

圖12. 不同樣品在第1天和第28天的CH含量。

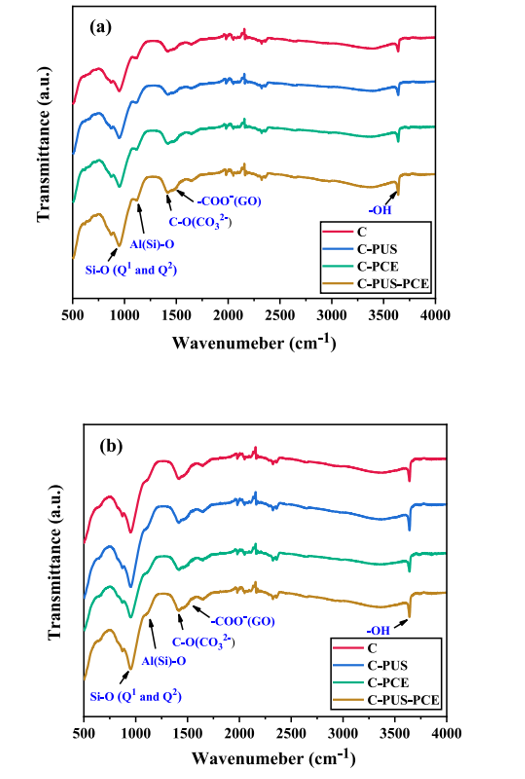

圖13. 氧化石墨烯改性水泥的FTIR光譜：（a）1天，（b）28天。

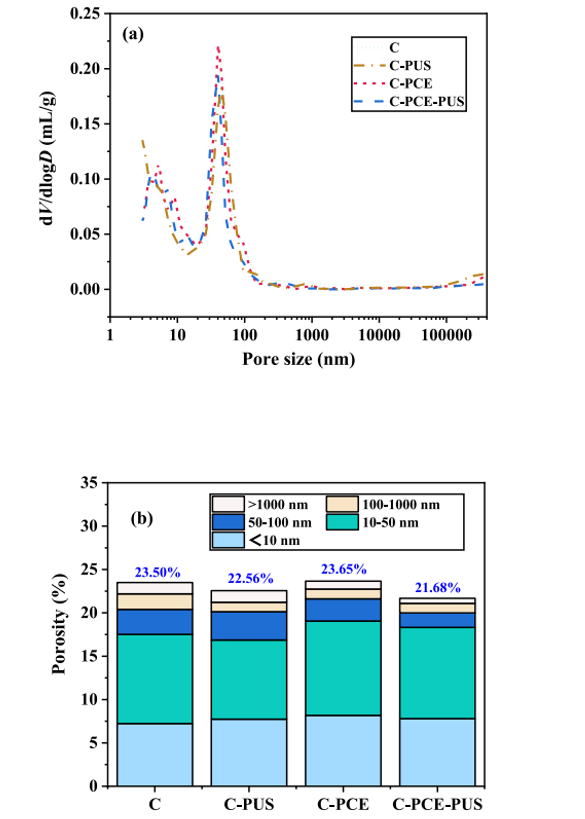

圖14. 不同樣品在28d時的孔隙結構。(a)差異孔徑曲線，(b)孔隙率。

圖15. 機械性能測量。(a)抗彎強度結果，(b)抗壓強度結果。

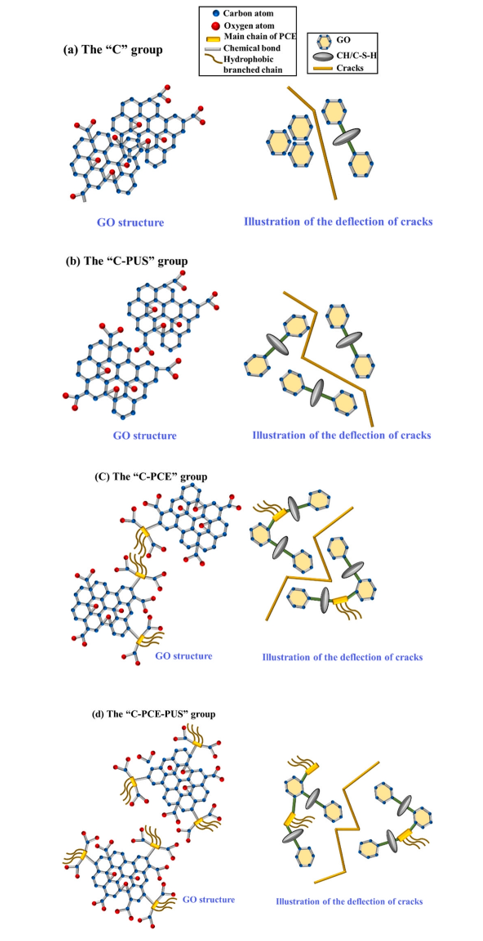

圖16. 氧化石墨烯對不同基團的增強效果示意圖。(a)“C”組，(b)“C-PUS”組，(C)“C-PCE”組，(d)“C-PCE-PUS”組。

      相關研究成果由重慶大學材料科學與工程學院Guangqi Xiong等人于2023年發表在Journal of Building Engineering (https://doi.org/10.1016/j.jobe.2023.106321 )上。原文：Effect of power ultrasound assisted mixing on graphene oxide in cement paste: Dispersion, microstructure and mechanical properties

轉自《石墨烯研究》公眾號
