電子科學(xué)和信息技術(shù)的興起使人類依賴電子設(shè)備，但電磁輻射暴露增加導(dǎo)致健康問題及影響精密儀器等，電磁干擾（EMI）屏蔽和微波吸收材料成為關(guān)鍵。同時(shí)，電子設(shè)備小型化帶來散熱問題，開發(fā)兼具EMI屏蔽和熱管理性能的復(fù)合材料迫在眉睫。相變材料（PCMs）在熱管理中潛力巨大，但存在形狀不穩(wěn)定、易泄漏等缺陷，可通過納米/微膠囊化、靜電紡絲等方法改善。MXene作為二維材料，因高導(dǎo)電性、優(yōu)異柔韌性等特性，被廣泛應(yīng)用于EMI屏蔽材料制備，但其在潮濕環(huán)境中穩(wěn)定性差。因此，設(shè)計(jì)兼具防水性能、EMI屏蔽和熱管理性能的先進(jìn)復(fù)合薄膜具有重要意義。
.png)

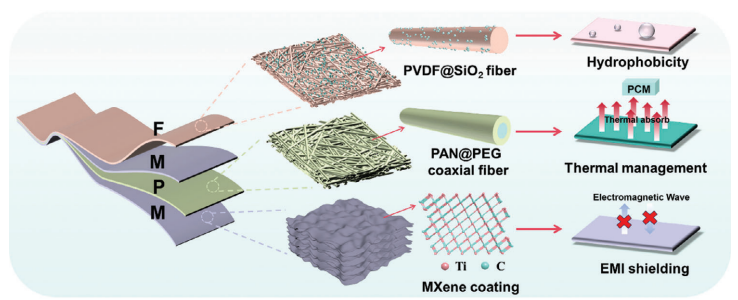

圖1. PMF復(fù)合薄膜的微觀結(jié)構(gòu)設(shè)計(jì)示意圖及功能展示（P：PAN@PEG同軸纖維；M：MXene涂層；F：PVDF@SiO2纖維層）。
解析
這段文字描述了圖1的內(nèi)容，主要聚焦于一種名為PMF的復(fù)合薄膜的微觀結(jié)構(gòu)設(shè)計(jì)及其功能展示。以下是對各部分的詳細(xì)解析：
1、PMF復(fù)合薄膜：
PMF是這種復(fù)合薄膜的簡稱，它由多層不同材料組成，具有特定的功能和性能。
2、微觀結(jié)構(gòu)設(shè)計(jì)示意圖：
圖1是一個(gè)示意圖，用于展示PMF復(fù)合薄膜的微觀結(jié)構(gòu)。這種設(shè)計(jì)通常是在納米或微米尺度上進(jìn)行的，旨在通過精確控制各層材料的排列和組合，實(shí)現(xiàn)特定的物理和化學(xué)性能。
3、P: PAN@PEG同軸纖維：
P代表PAN@PEG同軸纖維，這是復(fù)合薄膜的一部分。
PAN（聚丙烯腈）和PEG（聚乙二醇）通過同軸電紡技術(shù)結(jié)合在一起，形成同軸纖維。這種結(jié)構(gòu)使得PEG被包裹在PAN內(nèi)部，形成了核殼結(jié)構(gòu)，有助于解決PEG在相變過程中的泄漏問題，并提高其形狀穩(wěn)定性和熱穩(wěn)定性。
4、M: MXene涂層：
M代表MXene涂層，它被噴涂在PAN@PEG同軸纖維的表面。
MXene是一種二維材料，具有高導(dǎo)電性、優(yōu)異的柔韌性和良好的電磁屏蔽性能。通過噴涂MXene涂層，可以顯著提高復(fù)合薄膜的電磁屏蔽效果，同時(shí)保持其柔韌性。
5、F: PVDF@SiO2纖維層：
F代表PVDF@SiO2纖維層，這是復(fù)合薄膜的最外層。
PVDF（聚偏氟乙烯）是一種具有優(yōu)異疏水性和化學(xué)穩(wěn)定性的材料。通過與SiO2（二氧化硅）納米粒子結(jié)合，可以進(jìn)一步提高PVDF纖維層的疏水性。
這層疏水纖維層不僅保護(hù)了內(nèi)部的MXene涂層不受潮濕環(huán)境的影響，還賦予了復(fù)合薄膜良好的防水性能。
6、功能展示：
圖1還展示了PMF復(fù)合薄膜的各種功能，包括但不限于優(yōu)異的熱管理性能（如相變儲能和熱傳導(dǎo)）、電磁屏蔽性能以及疏水性能。
這些功能使得PMF復(fù)合薄膜在電子設(shè)備熱管理、電磁干擾屏蔽以及潮濕環(huán)境下的穩(wěn)定應(yīng)用等方面具有廣闊的前景。
.png)

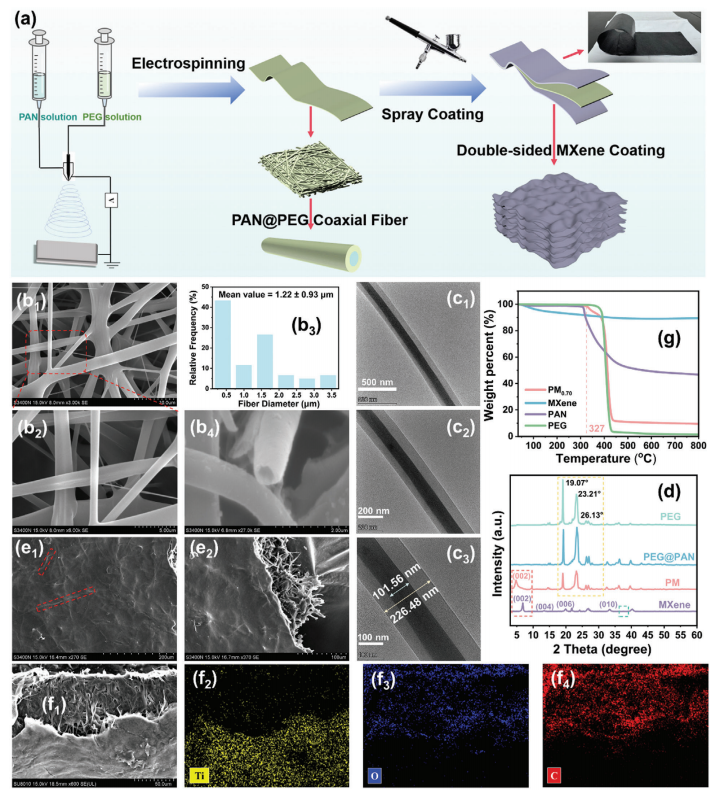

圖2. a) 展示PEG@PAN同軸纖維膜和PM復(fù)合膜制備過程的示意圖。b1-b2) PEG@PAN同軸纖維的掃描電子顯微鏡（SEM）圖像，b3) 直徑分布直方圖，b4) PEG@PAN同軸纖維橫截面的SEM圖像。c1-c3) 同軸纖維在不同放大倍數(shù)下的透射電子顯微鏡（TEM）圖像。d) PEG、PEG@PAN、PM和MXene的X射線衍射（XRD）圖譜。e1-e2) PM復(fù)合膜表面的SEM圖像。f1) PM復(fù)合膜橫截面的SEM圖像以及f2–f4) Ti、O、C元素的映射圖像。g) PAN、PEG、MXene和PM復(fù)合膜的熱重分析（TG）圖。
解析
圖2a:
*示意圖：圖2a是一個(gè)示意圖，展示了PEG@PAN同軸纖維膜和PM（PEG@PAN/MXene）復(fù)合膜的制備過程。這個(gè)過程可能包括同軸電紡絲技術(shù)、涂層噴涂工藝等步驟，用于構(gòu)建具有特定微結(jié)構(gòu)的復(fù)合膜。
圖2b1-b2 & b4:
*SEM圖像：這些圖像展示了PEG@PAN同軸纖維的表面和橫截面形態(tài)。通過SEM可以清晰地觀察到纖維的形貌，如同軸結(jié)構(gòu)、纖維直徑等。
*直徑分布直方圖（b3）：該直方圖提供了纖維直徑的分布情況，有助于了解纖維的均勻性和尺寸范圍。
圖2c1-c3:
*TEM圖像：透射電子顯微鏡圖像提供了同軸纖維內(nèi)部結(jié)構(gòu)的更詳細(xì)信息，如核殼結(jié)構(gòu)、界面清晰度等。不同放大倍數(shù)下的圖像有助于全面理解纖維的微觀結(jié)構(gòu)。
圖2d:
*XRD圖譜：X射線衍射圖譜用于分析PEG、PEG@PAN、PM和MXene的晶體結(jié)構(gòu)。通過比較不同樣品的XRD圖譜，可以確認(rèn)MXene的成功合成以及PEG在復(fù)合膜中的晶體結(jié)構(gòu)是否保持完整。
圖2e1-e2:
*PM復(fù)合膜表面的SEM圖像：這些圖像展示了PM復(fù)合膜表面的形貌，包括MXene涂層在PEG@PAN纖維上的分布情況和表面平整度等。
圖2f1-f4:
*PM復(fù)合膜橫截面的SEM圖像及元素映射：橫截面SEM圖像揭示了復(fù)合膜的內(nèi)部結(jié)構(gòu)，如層狀結(jié)構(gòu)、MXene涂層與PEG@PAN纖維之間的界面結(jié)合情況等。元素映射圖像（Ti、O、C）則進(jìn)一步確認(rèn)了MXene涂層在復(fù)合膜中的均勻分布以及各組分的存在。
圖2g:
*TG分析：熱重分析圖展示了PAN、PEG、MXene和PM復(fù)合膜在不同溫度下的質(zhì)量變化情況。通過分析TG曲線，可以評估復(fù)合膜的熱穩(wěn)定性以及各組分在加熱過程中的分解行為。這對于理解復(fù)合膜在高溫環(huán)境下的性能表現(xiàn)具有重要意義。
.png)

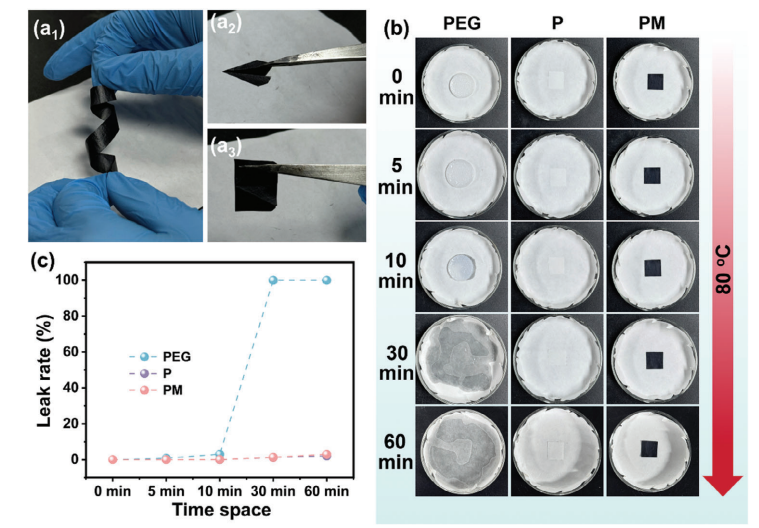

圖3. a1) 扭曲后的PM復(fù)合薄膜照片，a2) 呈飛機(jī)形狀的PM薄膜照片，以及a3) 恢復(fù)原狀的PM薄膜照片。b) 形狀穩(wěn)定性實(shí)驗(yàn)的數(shù)碼照片。c) 在80°C下，P薄膜、PM復(fù)合薄膜和純PEG在不同時(shí)間段的泄漏率。
解析
這段文字描述了圖3中的內(nèi)容，該圖主要展示了PM復(fù)合薄膜的柔韌性、形狀穩(wěn)定性以及在不同溫度下的泄漏率實(shí)驗(yàn)結(jié)果。
1、a1), a2), a3) 部分：
*a1) 展示了PM復(fù)合薄膜在扭曲后的狀態(tài)，表明該薄膜具有良好的柔韌性和可塑性。
*a2) 展示了PM薄膜可以被塑形成飛機(jī)等復(fù)雜形狀，進(jìn)一步證明了其優(yōu)異的柔韌性和形狀可塑性。
*a3) 展示了PM薄膜在變形后能夠恢復(fù)其原始形狀，表明該薄膜具有良好的形狀恢復(fù)能力。
2、b) 部分：
*展示了形狀穩(wěn)定性實(shí)驗(yàn)的數(shù)碼照片。這個(gè)實(shí)驗(yàn)可能是通過將薄膜置于高溫環(huán)境下，觀察其形狀是否發(fā)生變化來評估薄膜的形狀穩(wěn)定性。從照片中可以直觀地看到薄膜在實(shí)驗(yàn)過程中的形狀變化情況。
3、c) 部分：
*描述了在不同時(shí)間段（如0, 5, 10, 30, 60分鐘）下，P薄膜、PM復(fù)合薄膜和純PEG在80°C高溫下的泄漏率。泄漏率是評估薄膜在高溫下保持其內(nèi)容物（如相變材料PEG）不泄漏的能力的重要指標(biāo)。通過比較不同薄膜的泄漏率，可以評估PM復(fù)合薄膜在高溫下的穩(wěn)定性和封裝效果。
4、整體解析：
圖3通過照片和實(shí)驗(yàn)數(shù)據(jù)展示了PM復(fù)合薄膜的柔韌性、形狀穩(wěn)定性以及高溫下的泄漏率。這些性能對于電子設(shè)備的熱管理和電磁屏蔽應(yīng)用至關(guān)重要。柔韌性和形狀穩(wěn)定性使得薄膜能夠適應(yīng)各種復(fù)雜的形狀和彎曲需求，而良好的高溫穩(wěn)定性則確保了薄膜在實(shí)際應(yīng)用中的可靠性和耐久性。
.png)

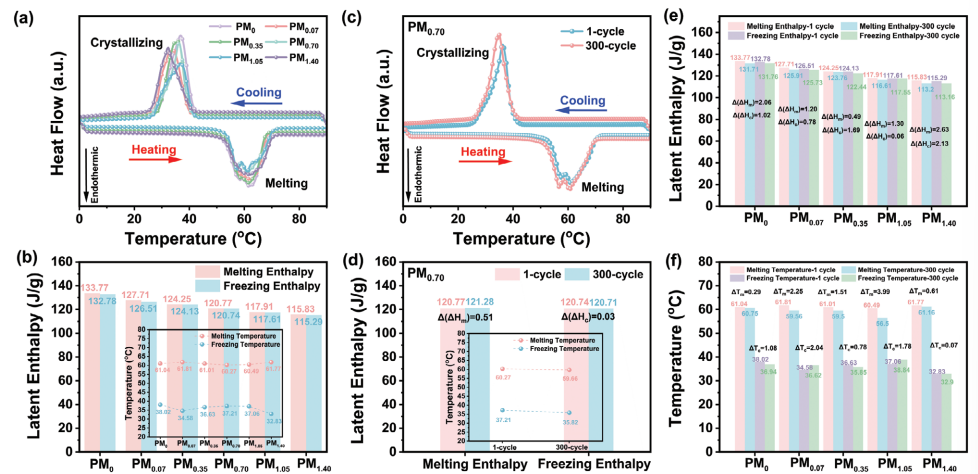

圖4. a) 不同MXene負(fù)載量的PM復(fù)合薄膜的DSC測試曲線，b) 熔化和凝固焓以及相變溫度。c) PM0.70復(fù)合薄膜在300次熱循環(huán)前后的DSC曲線，d) 相變溫度和相變焓。e) 300次熱循環(huán)前后PM復(fù)合薄膜的熔化和凝固焓，f) 相變溫度。
解析
這段文字描述了圖4中展示的一系列關(guān)于PM（PEG@PAN/MXene）復(fù)合薄膜的熱性能測試結(jié)果，具體解析如下：
圖4a：展示了不同MXene負(fù)載量的PM復(fù)合薄膜的DSC（差示掃描量熱法）測試曲線。DSC是一種用于測量材料在加熱或冷卻過程中吸收或釋放熱量的技術(shù)，常用于研究材料的相變行為。通過這些曲線，可以分析出不同MXene含量對PM復(fù)合薄膜熱性能的影響。
圖4b：呈現(xiàn)了不同MXene負(fù)載量的PM復(fù)合薄膜的熔化和凝固焓以及相變溫度。熔化和凝固焓是材料在相變過程中吸收或釋放的熱量，是評估材料熱儲存能力的重要指標(biāo)。相變溫度則是指材料發(fā)生相變的溫度點(diǎn)。這些數(shù)據(jù)有助于理解MXene含量如何影響PM復(fù)合薄膜的相變行為和熱儲存性能。
圖4c：展示了PM0.70復(fù)合薄膜（即MXene負(fù)載量為0.70mg/cm²的復(fù)合薄膜）在300次熱循環(huán)前后的DSC曲線。熱循環(huán)測試用于評估材料在反復(fù)加熱和冷卻過程中的熱穩(wěn)定性和耐久性。通過比較熱循環(huán)前后的DSC曲線，可以分析出PM0.70復(fù)合薄膜在經(jīng)歷多次熱循環(huán)后其熱性能是否發(fā)生變化。
圖4d：提供了PM0.70復(fù)合薄膜在300次熱循環(huán)前后的相變溫度和相變焓。這些數(shù)據(jù)進(jìn)一步量化了熱循環(huán)對PM0.70復(fù)合薄膜相變行為和熱儲存性能的具體影響。
圖4e：展示了300次熱循環(huán)前后PM復(fù)合薄膜的熔化和凝固焓。通過這些數(shù)據(jù)，可以評估不同MXene負(fù)載量的PM復(fù)合薄膜在熱循環(huán)過程中的熱穩(wěn)定性，即其熱儲存性能是否因熱循環(huán)而顯著下降。
圖4f：提供了300次熱循環(huán)前后PM復(fù)合薄膜的相變溫度。這些數(shù)據(jù)有助于理解熱循環(huán)對PM復(fù)合薄膜相變溫度的影響，從而評估其在長期使用過程中的可靠性和穩(wěn)定性。
總體而言，這段文字和圖4共同展示了PM復(fù)合薄膜在不同MXene負(fù)載量下的熱性能，以及其在經(jīng)歷多次熱循環(huán)后的熱穩(wěn)定性和耐久性。這對于評估PM復(fù)合薄膜在實(shí)際應(yīng)用中的性能表現(xiàn)具有重要意義。
.png)
圖5. a) 不同MXene負(fù)載密度的PM復(fù)合薄膜的電導(dǎo)率，b) 電磁干擾屏蔽值，c) 平均EMI SE_T、SE_A和SE_R值，以及d) R、T和A系數(shù)。e) PM復(fù)合薄膜電磁干擾屏蔽機(jī)制的示意圖。
解析
這段文字描述了圖5中展示的一系列關(guān)于PM（PEG@PAN/MXene）復(fù)合薄膜的性能測試結(jié)果和機(jī)制示意圖，具體解析如下：
a) 電導(dǎo)率：
這部分展示了不同MXene負(fù)載密度下PM復(fù)合薄膜的電導(dǎo)率。MXene作為一種高導(dǎo)電性的二維材料，其負(fù)載密度的增加會直接影響復(fù)合薄膜的電導(dǎo)率。隨著MXene含量的增加，復(fù)合薄膜的電導(dǎo)率顯著提升，這有助于增強(qiáng)其電磁干擾（EMI）屏蔽性能。
b) 電磁干擾屏蔽值：
這部分?jǐn)?shù)據(jù)展示了PM復(fù)合薄膜在不同MXene負(fù)載密度下的EMI屏蔽效能（SE）。屏蔽效能是衡量材料阻擋或衰減電磁波能力的指標(biāo)。隨著MXene負(fù)載密度的增加，PM復(fù)合薄膜的EMI屏蔽值顯著提高，表明其屏蔽電磁干擾的能力增強(qiáng)。
c) 平均EMI SE_T、SE_A和SE_R值：
SE_T代表總屏蔽效能，SE_A代表吸收屏蔽效能，SE_R代表反射屏蔽效能。這部分?jǐn)?shù)據(jù)提供了不同MXene負(fù)載密度下PM復(fù)合薄膜的平均SE_T、SE_A和SE_R值。這些數(shù)據(jù)有助于理解復(fù)合薄膜在屏蔽電磁波時(shí)，吸收和反射機(jī)制各自貢獻(xiàn)的大小。
d) R、T和A系數(shù)：
R代表反射系數(shù)，T代表透射系數(shù)，A代表吸收系數(shù)。這些系數(shù)描述了電磁波與材料相互作用時(shí)的行為。高反射系數(shù)意味著電磁波被材料表面反射，高吸收系數(shù)意味著電磁波被材料吸收，而低透射系數(shù)則表明電磁波難以穿透材料。這部分?jǐn)?shù)據(jù)展示了不同MXene負(fù)載密度下PM復(fù)合薄膜的R、T和A系數(shù)，進(jìn)一步揭示了其屏蔽電磁波的機(jī)制。
e) PM復(fù)合薄膜電磁干擾屏蔽機(jī)制的示意圖：
這部分提供了一個(gè)示意圖，直觀展示了PM復(fù)合薄膜如何屏蔽電磁波。示意圖可能包括電磁波如何與MXene層相互作用，通過反射和吸收機(jī)制被衰減，以及多層結(jié)構(gòu)如何增強(qiáng)這些效應(yīng)。這種直觀展示有助于理解復(fù)合薄膜的屏蔽機(jī)制及其性能優(yōu)化的原因。
總結(jié)
圖5通過展示電導(dǎo)率、EMI屏蔽值、平均屏蔽效能分量（SE_T、SE_A、SE_R）以及反射、透射和吸收系數(shù)，全面評估了不同MXene負(fù)載密度下PM復(fù)合薄膜的電磁干擾屏蔽性能。同時(shí)，通過示意圖直觀展示了復(fù)合薄膜的屏蔽機(jī)制，為理解其性能提供了有力支持。這些數(shù)據(jù)對于設(shè)計(jì)和優(yōu)化具有高效EMI屏蔽性能的復(fù)合薄膜材料具有重要意義。
.png)

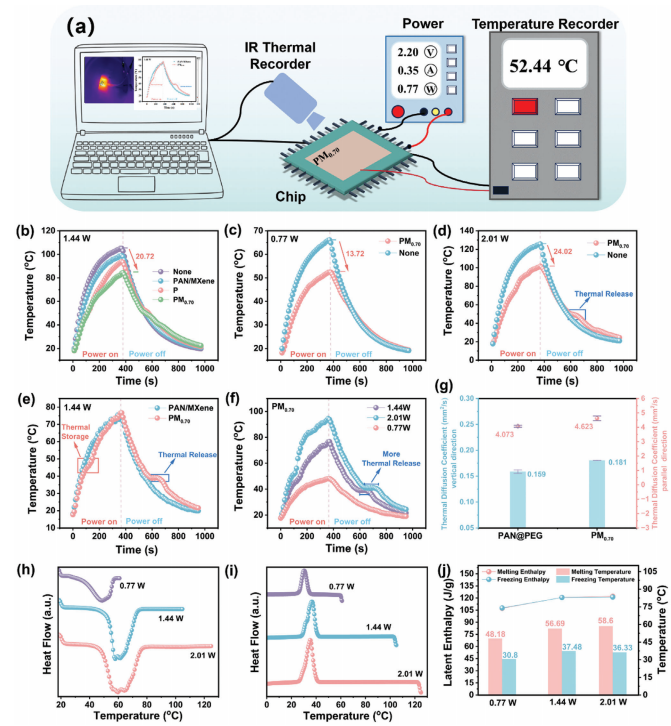

圖6. a) 電子芯片熱管理模擬實(shí)驗(yàn)的示意圖。b–d) 分別在1.44 W、0.77 W和2.01 W功率下加熱360秒時(shí)，未覆蓋（None）和覆蓋PM0.70復(fù)合膜的模擬芯片的時(shí)間-溫度曲線（由插入的熱電偶溫度計(jì)監(jiān)測）。e) 在1.44 W功率下加熱360秒時(shí)，PAN/MXene和PM0.70復(fù)合膜的時(shí)間-溫度曲線，以及f) 在0.77 W、1.44 W和2.01 W功率下加熱360秒時(shí)，PM0.70復(fù)合膜的時(shí)間-溫度曲線（由紅外熱像儀記錄）。g) PEG@PAN膜和PM0.70膜在垂直和平行方向上的熱擴(kuò)散系數(shù)。h,i) 使用不同測試條件時(shí)PM0.70膜的DSC測試曲線，以及j) 相變溫度和相變焓。
解析
圖6a: 電子芯片熱管理模擬實(shí)驗(yàn)的示意圖
*內(nèi)容：該圖展示了電子芯片熱管理模擬實(shí)驗(yàn)的設(shè)置，包括芯片、覆蓋的復(fù)合膜（如PM0.70）、電源以及溫度監(jiān)測設(shè)備（熱電偶溫度計(jì)和紅外熱像儀）。
*目的：通過模擬實(shí)驗(yàn)評估復(fù)合膜在電子設(shè)備熱管理中的性能。
圖6b–d: 時(shí)間-溫度曲線（不同功率下，未覆蓋與覆蓋PM0.70復(fù)合膜的芯片）
*內(nèi)容：這些圖展示了在1.44 W、0.77 W和2.01 W三種不同功率下，未覆蓋任何膜的芯片和覆蓋了PM0.70復(fù)合膜的芯片在加熱360秒過程中的時(shí)間-溫度變化。
*監(jiān)測設(shè)備：熱電偶溫度計(jì)。
*結(jié)果分析：
² 覆蓋PM0.70復(fù)合膜的芯片溫度上升較慢，表明復(fù)合膜具有良好的熱管理性能，能有效抵抗熱沖擊并防止芯片溫度迅速升高。
² 不同功率下，PM0.70復(fù)合膜均表現(xiàn)出顯著的熱阻隔效果。
圖6e: 時(shí)間-溫度曲線（PAN/MXene與PM0.70復(fù)合膜，1.44 W功率）
*內(nèi)容：比較了在1.44 W功率下加熱360秒時(shí)，PAN/MXene膜和PM0.70復(fù)合膜的時(shí)間-溫度曲線。
*監(jiān)測設(shè)備：紅外熱像儀。
*結(jié)果分析：
² PM0.70復(fù)合膜在相同條件下表現(xiàn)出更優(yōu)的熱管理性能，溫度上升更慢。
² 表明MXene涂層與PEG@PAN纖維的協(xié)同作用增強(qiáng)了熱阻隔效果。
圖6f: 時(shí)間-溫度曲線（PM0.70復(fù)合膜，不同功率）
*內(nèi)容：展示了在0.77 W、1.44 W和2.01 W三種不同功率下，PM0.70復(fù)合膜在加熱360秒過程中的時(shí)間-溫度變化。
*監(jiān)測設(shè)備：紅外熱像儀。
*結(jié)果分析：
² 隨著功率的增加，芯片溫度上升加快，但PM0.70復(fù)合膜仍能有效減緩溫度上升速度。
² 表明復(fù)合膜在不同功率下均具有良好的熱管理性能。
圖6g: 熱擴(kuò)散系數(shù)（PEG@PAN膜與PM0.70膜）
*內(nèi)容：比較了PEG@PAN膜和PM0.70膜在垂直和平行方向上的熱擴(kuò)散系數(shù)。
*結(jié)果分析：
² PM0.70膜的熱擴(kuò)散系數(shù)在垂直和平行方向上均高于PEG@PAN膜，表明MXene涂層的引入提高了復(fù)合膜的熱傳導(dǎo)能力。
² 高熱傳導(dǎo)能力有助于快速分散芯片產(chǎn)生的熱量，提高熱管理效率。
圖6h,i: DSC測試曲線（PM0.70膜，不同測試條件）
*內(nèi)容：展示了在不同測試條件下（如不同加熱速率或最高溫度），PM0.70膜的DSC測試曲線。
*目的：評估測試條件對復(fù)合膜相變行為的影響。
*結(jié)果分析：
² 不同測試條件下，PM0.70膜均表現(xiàn)出典型的相變行為，但相變溫度和焓值可能略有不同。
² 表明測試條件對相變行為有一定影響，但不影響復(fù)合膜作為熱管理材料的整體性能。
圖6j: 相變溫度和相變焓（PM0.70膜）
*內(nèi)容：總結(jié)了在不同測試條件下，PM0.70膜的相變溫度和相變焓值。
*結(jié)果分析：
² 相變溫度和焓值是評估相變材料熱性能的重要指標(biāo)。
² PM0.70膜在不同條件下均表現(xiàn)出較高的相變焓值，表明其具有良好的熱能存儲和釋放能力。
² 相變溫度的穩(wěn)定性表明復(fù)合膜在實(shí)際應(yīng)用中能在較寬的溫度范圍內(nèi)保持穩(wěn)定的熱管理性能。
.png)
圖7. a) 展示PMF復(fù)合薄膜制備過程的示意圖。b) 不同SiO2含量（0%、c) 15%、d) 20%、e) 30%）的PVDF@SiO2纖維薄膜的掃描電子顯微鏡（SEM）圖像及直徑分布直方圖。f) PM0.70F30復(fù)合薄膜表面的SEM圖像、元素映射圖像及能量色散X射線（EDAX）光譜。g1) PM0.70F0、g2) PM0.70F15、g3) PM0.70F20和g4) PM0.70F30的水接觸角。h) PMF復(fù)合薄膜的柔韌性和疏水性特征，以及PM0.70F30復(fù)合薄膜的防水實(shí)驗(yàn)示意圖。
解析
這段文字詳細(xì)描述了圖7中展示的內(nèi)容，主要包括以下幾個(gè)方面：
1、PMF復(fù)合薄膜制備過程的示意圖：
圖7a展示了PMF（PEG@PAN/MXene/PVDF@SiO2）復(fù)合薄膜的制備過程，包括同軸靜電紡絲、噴涂和單軸靜電紡絲等步驟。
2、PVDF@SiO2纖維薄膜的SEM圖像及直徑分布：
*圖7b至e展示了不同SiO2含量（0%、15%、20%、30%）的PVDF@SiO2纖維薄膜的SEM圖像。這些圖像顯示了纖維的微觀結(jié)構(gòu)和直徑分布，隨著SiO2含量的增加，纖維表面的粗糙度增加，直徑有所減小。
*直徑分布直方圖：展示了不同SiO2含量下纖維直徑的分布情況，有助于理解SiO2對纖維形態(tài)的影響。
3、PM0.70F30復(fù)合薄膜表面的SEM圖像、元素映射及EDAX光譜：
*圖7f展示了PM0.70F30復(fù)合薄膜表面的SEM圖像，顯示了PVDF@SiO2纖維層緊密附著在PM薄膜上的情況。
*元素映射圖像：顯示了薄膜表面元素的分布情況，確認(rèn)了SiO2的成功引入。
*EDAX光譜：提供了薄膜表面的元素組成信息，進(jìn)一步驗(yàn)證了SiO2的存在。
4、水接觸角測量：
*圖7g1至g4展示了不同SiO2含量（0%、15%、20%、30%）的PMF復(fù)合薄膜的水接觸角。隨著SiO2含量的增加，水接觸角增大，表明薄膜的疏水性增強(qiáng)。
*水接觸角：是衡量材料表面疏水性的重要指標(biāo)，水接觸角越大，疏水性越強(qiáng)。
5、PMF復(fù)合薄膜的柔韌性和疏水性特征及防水實(shí)驗(yàn)：
*圖7h展示了PMF復(fù)合薄膜的柔韌性和疏水性特征，包括薄膜的彎曲和折疊能力，以及水滴在薄膜表面的行為。
*防水實(shí)驗(yàn)示意圖：展示了PM0.70F30復(fù)合薄膜在實(shí)際應(yīng)用中的防水性能，證明了該薄膜在潮濕環(huán)境下的穩(wěn)定性和可靠性。
總結(jié)
圖7通過多種表征手段（SEM、元素映射、EDAX、水接觸角測量等）詳細(xì)展示了PMF復(fù)合薄膜的微觀結(jié)構(gòu)、元素組成、疏水性能以及在實(shí)際應(yīng)用中的防水性能。這些結(jié)果為理解PMF復(fù)合薄膜的性能提供了重要的實(shí)驗(yàn)依據(jù)。
.png)
圖8展示了PM0、PM0.70和PM0.70F30三種復(fù)合薄膜在不同測試條件下的性能表現(xiàn)。這些測試包括力學(xué)性能測試（應(yīng)力-應(yīng)變曲線）、熱性能測試（DSC測試曲線、熔化和凝固焓及相變溫度）以及電磁干擾（EMI）屏蔽性能測試（EMI屏蔽值、平均EMI SET、SEA和SER值，以及R、T和A系數(shù)）。
詳細(xì)解析：
a) 應(yīng)力-應(yīng)變曲線：
1. 展示了PM0、PM0.70和PM0.70F30三種復(fù)合薄膜在拉伸過程中的應(yīng)力與應(yīng)變關(guān)系。
2. 通過分析這些曲線，可以評估不同薄膜的力學(xué)性能，如拉伸強(qiáng)度、斷裂伸長率等。
3. 圖中可能顯示PM0.70F30復(fù)合薄膜在保持一定柔韌性的同時(shí)，具有較高的拉伸強(qiáng)度，表明其機(jī)械性能滿足實(shí)際應(yīng)用需求。
b) DSC測試曲線：
1. DSC（差示掃描量熱法）測試用于分析材料在加熱和冷卻過程中的熱效應(yīng)。
2. 圖中展示了PM0.70和PM0.70F30復(fù)合薄膜的DSC曲線，可以觀察到材料的熔化和凝固過程。
3. 通過分析DSC曲線，可以確定材料的熔化和凝固溫度范圍，以及相應(yīng)的焓變值。
c) 熔化和凝固焓及相變溫度：
1. 具體列出了PM0.70和PM0.70F30復(fù)合薄膜的熔化和凝固焓值，以及相變溫度。
2. 熔化和凝固焓值反映了材料在相變過程中吸收或釋放的熱量，是評估材料熱性能的重要指標(biāo)。
3. 相變溫度則決定了材料在實(shí)際應(yīng)用中能夠有效工作的溫度范圍。
d) EMI屏蔽值：
1. 展示了PM0.70和PM0.70F30復(fù)合薄膜在X波段（8-12GHz）的電磁干擾屏蔽效能（EMI SE）。
2. EMI SE值越高，表示材料對電磁波的屏蔽效果越好，能夠有效保護(hù)電子設(shè)備免受電磁干擾的影響。
e) 平均EMI SET、SEA和SER值：
1. SET（總屏蔽效能）、SEA（吸收屏蔽效能）和SER（反射屏蔽效能）是評估材料EMI屏蔽性能的三個(gè)重要參數(shù)。
2. 圖中展示了PM0.70和PM0.70F30復(fù)合薄膜的平均SET、SEA和SER值，可以全面了解材料在不同頻段的屏蔽性能。
f) R、T和A系數(shù)：
1. R（反射系數(shù)）、T（透射系數(shù)）和A（吸收系數(shù)）是描述電磁波與材料相互作用的重要參數(shù)。
2. 圖中展示了PM0.70和PM0.70F30復(fù)合薄膜的R、T和A系數(shù)，可以分析材料對電磁波的反射、透射和吸收特性。
3. 低T值和高R、A值表明材料具有良好的EMI屏蔽性能，能夠有效反射和吸收電磁波。
通過微結(jié)構(gòu)設(shè)計(jì)，利用同軸靜電紡絲、涂層噴涂及單軸靜電紡絲技術(shù)，制備了多層柔性PEG@PAN/MXene/PVDF@SiO2（PMF）復(fù)合薄膜。該薄膜有效封裝了PEG，解決了泄漏、形狀不穩(wěn)定及易碎問題，展現(xiàn)出133.77J g?¹的高能量存儲密度及經(jīng)300次熱循環(huán)的優(yōu)異熱可靠性。噴涂MXene涂層后，PM復(fù)合薄膜在保持出色熱管理性能的同時(shí)，實(shí)現(xiàn)了優(yōu)異的EMI屏蔽性能，其中PM0.70復(fù)合薄膜在X波段EMI SE達(dá)34.409dB，SSE為49.086dB cm³g?¹。添加PVDF@SiO2纖維層后，PMF復(fù)合薄膜具備疏水性，水接觸角達(dá)126.5°，且保留了熱管理和EMI屏蔽性能。這一創(chuàng)新為電子設(shè)備提供了集優(yōu)異EMI屏蔽、熱管理、疏水性及簡單加工于一體的先進(jìn)復(fù)合薄膜，滿足了電子設(shè)備的多個(gè)關(guān)鍵需求，為未來研究微結(jié)構(gòu)對宏觀性能的影響奠定了基礎(chǔ)。DOI: 10.1002/smll.202402938
本文創(chuàng)新點(diǎn)主要體現(xiàn)在以下幾個(gè)方面：
1、多層復(fù)合結(jié)構(gòu)設(shè)計(jì)：
創(chuàng)新性地設(shè)計(jì)了多層復(fù)合結(jié)構(gòu)的PEG@PAN/MXene/PVDF@SiO2（PMF）復(fù)合薄膜，通過同軸靜電紡絲、噴涂和單軸靜電紡絲技術(shù)，將相變材料（PEG）、導(dǎo)電材料（MXene）和疏水材料（PVDF@SiO2）有效結(jié)合，實(shí)現(xiàn)了材料的多功能化。
2、優(yōu)異的熱管理能力：
利用相變材料PEG的高潛熱儲存特性，結(jié)合同軸靜電紡絲技術(shù)，有效解決了PEG在工作過程中的泄漏問題，提高了形狀穩(wěn)定性和熱可靠性。復(fù)合薄膜展現(xiàn)出高能量儲存密度（120.77 J/g）和出色的熱循環(huán)穩(wěn)定性（經(jīng)過300次熱循環(huán)后性能基本不變）。
3、高效的電磁干擾屏蔽性能：
通過在PEG@PAN纖維膜表面噴涂MXene涂層，構(gòu)建了導(dǎo)電網(wǎng)絡(luò)，顯著提高了復(fù)合薄膜的導(dǎo)電性，從而實(shí)現(xiàn)了優(yōu)異的電磁干擾屏蔽效果（在X波段EMI SE達(dá)到34.409 dB，SSE達(dá)到49.086 dB cm³/g）。這種屏蔽性能主要?dú)w因于電磁波在材料內(nèi)部的多重反射和吸收。
4、獨(dú)特的疏水性能：
在PM復(fù)合薄膜表面引入PVDF@SiO2纖維層，通過增加表面粗糙度，顯著提高了復(fù)合薄膜的疏水性（水接觸角達(dá)到126.5°）。這一創(chuàng)新設(shè)計(jì)有效防止了MXene涂層在潮濕環(huán)境中的氧化降解，拓寬了材料的應(yīng)用范圍。
5、綜合性能優(yōu)異：
PMF復(fù)合薄膜不僅具備上述單一功能，還通過各層之間的協(xié)同作用，實(shí)現(xiàn)了熱管理、電磁屏蔽和疏水性能的綜合提升。這種多功能復(fù)合薄膜在電子設(shè)備領(lǐng)域具有廣泛的應(yīng)用前景，能夠滿足電子設(shè)備對材料性能的多樣化需求。
6、制備工藝簡單且可擴(kuò)展：
采用同軸靜電紡絲、噴涂和單軸靜電紡絲等簡單且成熟的制備工藝，使得PMF復(fù)合薄膜的制備過程易于控制且成本較低。同時(shí)，這些工藝具有良好的可擴(kuò)展性，為大規(guī)模生產(chǎn)提供了可能。
7、深入的性能探索與機(jī)制分析：
文獻(xiàn)不僅報(bào)道了PMF復(fù)合薄膜的優(yōu)異性能，還深入探討了其熱管理、電磁屏蔽和疏水性能的工作機(jī)制。通過系統(tǒng)的實(shí)驗(yàn)和理論分析，揭示了材料性能與微觀結(jié)構(gòu)之間的關(guān)系，為后續(xù)研究提供了有價(jià)值的參考。
這些創(chuàng)新點(diǎn)共同構(gòu)成了該文獻(xiàn)在電子設(shè)備用多功能復(fù)合薄膜領(lǐng)域的顯著貢獻(xiàn)，為開發(fā)新型高性能電子設(shè)備材料提供了新的思路和方法。
轉(zhuǎn)自《石墨烯研究》公眾號
