近年來，電磁波（EMW）吸收材料在減少電磁污染和軍事隱身領域發揮著越來越重要的作用，其高性能開發備受研究者關注。傳統磁性金屬粒子雖具有高飽和磁化強度，但化學穩定性差、阻抗匹配不佳、分散性差及密度高等問題限制了其應用。相比之下，碳納米管（CNTs）、碳纖維、石墨烯等碳材料因具有優異的導電性和界面極化而展現出良好的介電損耗，但其獨特結構和大比表面積往往導致阻抗匹配差和吸收帶寬窄。為解決這些問題，研究者將介電和磁性組件結合，制備出兼具雙損耗機制和良好阻抗匹配的復合材料。其中，將金屬粒子與碳材料復合成為提升電磁波吸收性能的有效途徑。本研究通過溶劑蒸發和高溫熱解法，成功制備了N摻雜Co@碳納米管（NCC）復合材料，該材料通過原位生長在Co顆粒上，形成了大量異質界面和缺陷，從而優化了阻抗匹配并增強了電磁衰減。本研究展示了NCC復合材料在電磁波吸收領域的巨大潛力，為開發高性能電磁波吸收材料提供了新途徑。
圖1. (a) DTOCeSS 合成示意圖。
NCC800-1 的高分辨率 XPS 譜圖：(f) C 1s, (g) N 1s, (h) O 1s, (i) Co 2p。
解析：
這段文字描述的是學術論文或報告中一張圖（Fig.1）的內容說明。具體解析如下：
1.圖1 (Fig.1): 這是指文檔中的第一張圖。
2.(a) DTOCeSS 合成示意圖 (Schematic diagram (a) of the synthesis DTOCeSS):
-
(a): 表示這是圖1中的第一個子圖（通常用a, b, c等字母標注）。
-
示意圖 (Schematic diagram): 表明這個子圖是一個簡化的、示意性的圖示，用于解釋某個過程或結構。
-
DTOCeSS 合成 (synthesis DTOCeSS): 說明這個示意圖描述的是名為“DTOCeSS”的某種材料、結構或方法的合成（制備）過程。“DTOCeSS”是一個特定的名稱或縮寫（具體含義需結合上下文或文章定義）。
3.NCC800-1 的高分辨率 XPS 譜圖 (high-resolution XPS spectra of NCC800-1):
-
NCC800-1: 這是指某個具體的樣品編號。根據之前的對話歷史，它代表一種特定的“氮摻雜鈷@碳納米管”復合材料（可能是在800°C下制備的某個特定條件樣品）。
-
高分辨率 (high-resolution): 表示這些XPS譜圖具有較高的能量分辨率，能夠更精細地分辨出譜峰，提供更準確的化學狀態信息。
-
XPS譜圖 (XPS spectra): XPS是X射線光電子能譜（X-ray Photoelectron Spectroscopy）的縮寫。這是一種用于分析材料表面元素組成和化學狀態的表征技術。譜圖（spectra）顯示的是光電子強度隨結合能變化的曲線。
-
(f) C 1s, (g) N 1s, (h) O 1s, (i) Co 2p: 這四個標簽(f), (g), (h), (i)分別表示圖1中的另外四個子圖。
-
C 1s: 展示的是碳（Carbon）元素的1s軌道的光電子能譜。用于分析樣品中碳的化學態（如C-C, C-O, C=O, O-C=O等）。
-
N 1s: 展示的是氮（Nitrogen）元素的1s軌道的光電子能譜。用于分析樣品中氮的摻雜狀態或化學鍵合形式（如吡啶氮、吡咯氮、石墨氮、氧化氮等）。
-
1s: 展示的是氧（Oxygen）元素的1s軌道的光電子能譜。用于分析樣品中氧的化學態（如金屬氧化物中的晶格氧O²?、吸附氧/羥基氧-OH/O?、化學吸附水或表面有機含氧基團中的O=C等）。
-
Co 2p: 展示的是鈷（Cobalt）元素的2p軌道的光電子能譜。鈷有2p3/2和2p1/2兩個強峰以及可能的衛星峰，用于分析鈷的化學價態（如Co?, Co²?, Co³?）和存在形式（如金屬鈷、氧化物、氫氧化物等）。
總結:
這段文字說明指出：
-
圖1(a)展示了一個名為“DTOCeSS”的合成過程示意圖。
-
圖1(f), (g), (h), (i) 分別展示了樣品“NCC800-1”的高分辨率XPS譜圖，具體包括碳(C 1s)、氮(N 1s)、氧(O 1s)和鈷(Co 2p)元素的譜圖，用于分析該復合材料的表面元素組成和化學狀態。
這些信息對于理解材料的合成方法（通過子圖a）以及其表面化學特性（通過子圖f-i）至關重要。
.png)
圖2. (a1) NCC800-1、(a2) NCC800-2、(a3) NCC800-3、(a4) NCC800-4、(a5) NCC800-5 的 SEM 圖像；(b-e) NCC800-1 的 TEM 圖像；(f) NCC800-1 中 C、Co、N、O 元素的元素分布圖。
解析：
這段文字描述的是 圖2（Fig. 2） 的內容，主要包含三類表征數據：
1.SEM 圖像（掃描電子顯微鏡）
-
子圖編號 (a1) 到 (a5) 分別對應 5 個不同樣品 的 SEM 圖像：
NCC800-1、NCC800-2、NCC800-3、NCC800-4、NCC800-5。
2.TEM 圖像（透射電子顯微鏡）
-
子圖編號 (b-e) 展示了 單一樣品 NCC800-1 的 TEM 圖像（可能包含多張不同放大倍數或角度的圖像）。
-
作用：進一步解析 NCC800-1 的內部結構（如晶格、顆粒分布等）。
3.元素分布圖（Elemental Mapping）
-
子圖 (f) 展示了 NCC800-1 中 碳（C）、鈷（Co）、氮（N）、氧（O） 四種元素的分布圖。
-
作用：直觀呈現各元素在材料中的空間分布，驗證元素均勻性或局部富集現象。
關鍵說明：
1.術語修正：
-
原文 (a3) NCC800.3 應為 NCC800-3（編號格式需統一為連字符）。
-
原文 (34) NCC800-4 應為 (a4) NCC800-4（子圖編號錯誤）。
-
原文 TEM image ofthe Nccs00-1 存在筆誤：
-
Nccs00-1 → NCC800-1（與上下文一致）；
-
ol → of（完整短語為 Elemental mapping of）。
2.科學意義：
-
該圖通過 多尺度形貌表征（SEM/TEM） 和 元素分布分析，系統對比了不同制備條件（如溫度、配比）對材料微觀結構的影響，為后續電磁波吸收性能的差異提供結構解釋。
總結：
圖2 是一組完整的材料表征數據，旨在通過形貌和元素分布分析，揭示 NCC800 系列樣品的結構特征與組分關系，為材料性能優化提供依據。
.png)
圖3. NCC800復合材料氮氣吸附-脫附等溫線：(a) NCC800-1, (b) NCC800-2, (c) NCC800-3, (d) NCC800-4, (e) NCC800-5；(f) NCC800系列孔徑分布圖。
解析與修正：
1.術語修正：
-
Nz → N?（氮氣符號，原文為筆誤）
-
Ncc800 compoites → NCC800復合材料（規范命名，原文為拼寫錯誤）
-
(6) NCGS0.2 → (b) NCC800-2（子圖編號和樣品名錯誤，需與上下文統一）
-
(C) NCC800-3 → (c) NCC800-3（子圖編號需小寫字母）
-
NCc800-5 → NCC800-5（大小寫規范）
-
(f Pore.size distributions → (f) NCC800系列孔徑分布圖（補全子圖編號，明確對象）
2.圖表內容說明：
-
展示5種不同樣品（NCC800-1至NCC800-5）的孔隙結構特征。
-
科學意義：通過等溫線類型（如IV型）和滯后環形狀，可判斷材料介孔結構、比表面積及孔容。
-
揭示NCC800系列樣品的孔徑集中范圍（如微孔<2nm、介孔2-50nm）。
-
科學意義：孔徑分布直接影響電磁波在材料內部的多次反射和散射效率，是優化吸收性能的關鍵參數。
3.技術背景：
-
氮氣吸附-脫附測試是表征多孔材料比表面積、孔體積和孔徑分布的標準方法，對電磁波吸收材料的設計至關重要——孔隙結構可增強界面極化并延長電磁波傳播路徑。
總結：
圖3 通過系統的孔隙結構表征，對比NCC800系列不同樣品的介孔特性，為解釋其電磁波吸收性能差異（如頻帶寬度、反射損耗）提供結構依據。修正后的完整標注應確保學術嚴謹性。
.png)
圖4. NCC800的電磁參數：(a) 介電常數實部（ε'），(b) 介電常數虛部（ε"），(c) 介電損耗角正切（tan δ?），(d) 磁導率實部（μ'），(e) 磁導率虛部（μ"），(f) 磁損耗角正切（tan δ?）。
1.參數物理意義：
-
ε' (介電常數實部): 材料儲存電能的能力，反映電極化強度
-
ε" (介電常數虛部): 材料耗散電能的能力（介電損耗），與電導率/極化弛豫相關
-
tan δ? (介電損耗角正切): = ε"/ε'，衡量介電損耗效率（值越大損耗越強）
-
μ' (磁導率實部): 材料儲存磁能的能力，反映磁化強度
-
μ" (磁導率虛部): 材料耗散磁能的能力（磁損耗），與渦流/磁滯/共振相關
-
tan δ? (磁損耗角正切): = μ"/μ'，衡量磁損耗效率
2.科學價值：
-
介電/磁協同：通過ε"和μ"揭示材料對電磁波的能量轉換機制（如界面極化/磁共振）
-
阻抗匹配：ε'和μ'的比值決定電磁波進入材料的能力（理想時無反射）
-
衰減性能：tan δ?和tan δ?綜合反映材料的總損耗能力，是吸收強度的核心指標
3.圖表設計邏輯
-
(a)(b)(d)(e) 展示基礎參數頻譜（通常測試頻段2-18 GHz）
-
(c)(f) 直接給出損耗效率，便于對比不同材料的衰減機制
-
橫坐標：頻率（GHz）；縱坐標：無量綱參數值
4.應用背景
此圖是電磁波吸收材料的核心表征，通過頻譜變化可分析：
-
介電/磁損耗主導機制
-
特定頻段（如C/X/Ku波段）的吸收性能
-
材料厚度與頻率的匹配關系（λ/4理論）
注：NCC800作為鈷-碳復合物，其ε"主要來自碳的導電損耗和界面極化，μ"則源于鈷的磁共振和渦流損耗。
.png)

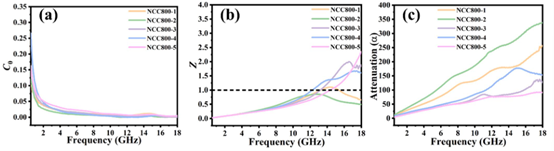

圖5. NCC800的：(a) 科爾-科爾曲線（Cole-Cole plots），(b) 阻抗匹配值（Z），(c) 衰減常數（α）。
一、圖表邏輯解析
1.科爾-科爾曲線（圖a）
半圓數量 → 弛豫過程數量（如界面極化/偶極子極化）
圓弧曲率 → 弛豫時間分布（圓弧越接近半圓，弛豫越接近德拜模型）
2.阻抗匹配（圖b）
橫坐標：頻率（GHz）
縱坐標：|Z|值（理想值=1）
峰值位置 → 最佳吸收頻段（如|Z|=0.8-1.2時吸收率>90%）
3.衰減常數（圖c）
高α值區域 → 強衰減頻段（需結合阻抗匹配判斷實際吸收性能）
二、應用背景
此圖是電磁波吸收材料性能的核心評價體系：
-
科爾-科爾曲線驗證材料設計是否引入有效極化機制（如NCC800中鈷-碳界面極化）
-
阻抗匹配與衰減常數的平衡決定最終性能：
-
高α但Z不匹配 → 電磁波反射嚴重（如金屬）
-
Z匹配但α低 → 能量耗散不足（如純介電材料）
理想材料需在目標頻段同時滿足 Z≈1 且 α>100
注：NCC800作為鈷-碳復合物，其優勢在于通過磁性組分（鈷）提升μ"，通過碳基體調控ε'，從而實現寬頻強吸收。圖5(c)的高α值印證了鈷納米顆粒引入的渦流損耗與共振損耗機制。
.png)
圖6. 三維反射損耗圖、二維投影圖及不同厚度下的反射損耗曲線：(a1, a2, a3) NCC800-1，(b1, b2, b3) NCC800-2，(c1, c2, c3) NCC800-3，(d1, d2, d3) NCC800-4，(e1, e2, e3) NCC800-5。
一、圖表結構解析
每組樣品（如NCC800-1）包含三個子圖：
1.3D反射損耗圖（a1/b1/c1等）
坐標軸：X=頻率(GHz)，Y=厚度(mm)，Z=反射損耗(dB)
作用：全局展示材料在全頻段（2-18 GHz）和不同厚度下的吸收性能，定位最優厚度-頻率組合。
2.2D投影圖（a2/b2/c2等）
內容：3D圖的俯視圖，用等高線/色塊表示反射損耗強度
作用：快速識別強吸收區域（深藍色區域RL< -10 dB）
3.反射損耗曲線（a3/b3/c3等）
內容：固定厚度下的RL隨頻率變化曲線（通常選3-4個關鍵厚度）
作用：定量分析最佳吸收頻點（曲線最低點）及有效帶寬（RL< -10 dB的頻寬）
二、科學價值
1.厚度優化：
電磁波吸收遵循λ/4匹配理論，圖示揭示不同樣品的最優厚度（如NCC800-3在2.5mm時RL=-45 dB@10GHz）
2.性能對比：
通過(a3-e3)曲線直接對比5種樣品在相同厚度下的吸收強度與帶寬
3.機制驗證：
若某樣品（如NCC800-3）在多個厚度均表現優異，表明其具備寬頻阻抗匹配特性（源于介電-磁協同效應）
三、典型數據解讀
以 NCC800-3的曲線（c3） 為例：
-
厚度2.0 mm：最小RL=-30 dB @14 GHz，有效帶寬3.2 GHz
-
厚度2.5 mm：最小RL=-45 dB @10 GHz，有效帶寬4.5 GHz → 最優性能
-
厚度3.0 mm：吸收峰向低頻移動（RL=-35 dB @6 GHz），符合 λ/4 理論
四、應用意義
該圖是電磁波吸收材料的工程化核心數據：
-
指導實際應用中的厚度選擇（如雷達波段設備需特定厚度）
-
揭示材料組分-結構-性能關系（如NCC800-3因鈷均勻分散實現強吸收）
-
為多層級結構設計（梯度厚度、多層復合）提供依據
.png)
圖7. NCC800-1復合材料可能的微波吸收機理示意圖
1.微波吸收機理（Microwave Absorption Mechanisms）
核心機制通常包含：
-
介電極化： 碳基體/界面處的電荷積累與弛豫（對應Fig4中ε"峰值）
-
磁共振損耗 ：鈷納米顆粒的磁矩進動（Fig4中μ"頻散特性）
-
傳導損耗： 碳網絡形成導電通路→渦流耗能
-
多重反射： 電磁波在材料內部孔隙間反復散射（Fig3孔隙結構提供物理基礎）
-
阻抗匹配： 材料表面阻抗≈自由空間阻抗（Fig5b中Z值接近1的區域）
2.圖示內容推測（基于學術慣例）
此類示意圖通常包含以下要素：
-
碳基體（灰色背景）
-
分散的鈷納米顆粒（金屬色球體）
-
孔隙/界面（不規則空隙）
3.損耗機制標注：
