隨著電子產品日益小型化及功率密度不斷提升，高效散熱變得至關重要。熱界面材料（TIMs）對于確保下一代器件的可靠性與可持續運行至關重要。傳統研究通常將高導熱率作為首要目標。然而，TIMs的厚度、壓縮性和可變形性同樣對傳熱性能產生關鍵影響。本文報道了一種新穎的策略，通過調控發泡過程中的壓力來控制孔結構，從而制備出具有高壓縮性和低熱阻的超輕三維多孔石墨烯TIM。所制備的還原氧化石墨烯（rGO）泡沫兼具超高壓縮性（94.85%）、低密度、低熱阻（在100 psi下為0.151 cm²·K/W）以及優異的面內溫度均勻性，同時對復雜配合界面展現出卓越的貼合性。在20–30 W的散熱功率下，相較于商用導熱墊（5 W/m·K），芯片溫度實現了顯著降低（8.83–13.3°C）。此外，這些TIMs的可制造性為面向下一代高功率密度電子器件的TIM制備展示了一種有前景的新途徑。
.png)

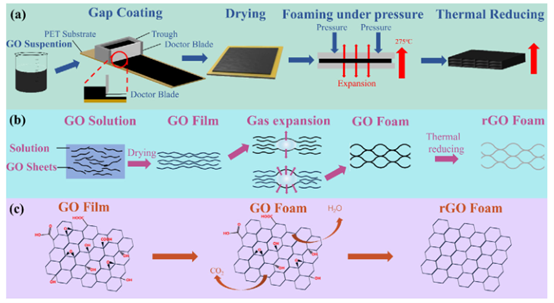

圖1 | rGO泡沫制備工藝及微觀結構演變示意圖：**
(a) rGO泡沫制備流程示意圖；
(b) 制備過程中GO片層的結構變化；
(c) 制備過程中GO表面官能團的轉化過程。
此圖為論文的核心工藝圖，用于直觀展示**三維多孔還原氧化石墨烯泡沫的制備流程與關鍵原理**。其包含三個子圖，分別從不同層面進行闡釋：
1.(a) 制備流程示意圖**：此部分通常以步驟圖形式，概括從原材料（如氧化石墨烯分散液）到最終產品（rGO泡沫）的完整工藝路徑。可能包括**涂布、干燥、加壓發泡、高溫還原/石墨化**等關鍵步驟。該圖旨在讓讀者快速把握整體制備方法。
2.(b) GO片層結構變化示意圖**：此部分聚焦于材料在**微觀形貌層面**的演變。它形象化地展示了氧化石墨烯片層在制備過程中（特別是發泡階段）如何從緊密堆疊的薄膜狀態，轉變為具有**多孔、三維網絡狀**的泡沫結構。這有助于理解材料獲得高壓縮性和低密度的結構根源。
3.(c) GO表面官能團轉化示意圖**：此部分揭示了材料在**化學層面**的核心變化。它說明了氧化石墨烯片層表面豐富的含氧官能團（如羥基、羧基、環氧基）在**加熱發泡和高溫處理**過程中，如何通過分解、釋放氣體（驅動發泡）并被移除，從而使材料從絕緣或弱導電的氧化石墨烯，轉變為導電性和導熱性顯著增強的還原氧化石墨烯。這是實現材料良好熱學性能的關鍵化學過程。
總結來說，圖1通過(a)流程、(b)形貌、(c)化學三個維度，系統闡述了這種新型熱界面材料的**制備方法、多孔結構形成機理及性能提升的本質原因**，是理解全文技術核心的基礎。
.png)
圖2 rGO泡沫表征圖及照片：
(a, b) 展示rGO泡沫超低密度的照片（不足以壓損花卉結構）；
(c) GO薄膜與rGO泡沫的X射線衍射圖譜對比；
(d, e) GO薄膜的截面掃描電子顯微鏡圖像；
(f) GO薄膜與rGO泡沫的傅里葉變換紅外光譜；
(g, h) rGO泡沫的截面掃描電子顯微鏡圖像；
(i) GO薄膜與rGO泡沫的拉曼光譜對比。
此圖為對制備的
還原氧化石墨烯泡沫材料的系統表征圖，通過多種表征手段從宏觀到微觀、從結構到化學性質全面展示了材料特性：
-
(a, b) 宏觀照片：直觀證明了rGO泡沫具有極低的密度和超輕的特性。將其置于嬌嫩的花卉上也不會造成壓損，生動體現了其“超輕”的物理特性，這是其作為可壓縮熱界面材料的基礎。
-
(c) X射線衍射圖譜：用于分析材料的晶體結構變化。對比GO薄膜和rGO泡沫的XRD圖譜，可以觀察到特征衍射峰的位置（從約10°移動到約26°）和形狀（變得更尖銳）的顯著變化。這表明經過發泡和高溫還原后，材料層間距縮小，石墨化程度提高，有序性增強。
-
(d, e) 與 (g, h) 掃描電鏡圖像：(d, e) 展示了原始GO薄膜的截面形貌，呈現出致密、層狀堆疊的結構。而 (g, h) 展示了rGO泡沫的截面形貌，清晰顯示了高度多孔、三維互聯的網絡結構。這兩組圖的直接對比， visually confirms 了發泡工藝成功地將致密薄膜轉變為多孔泡沫，這是實現高壓縮性和低熱阻的關鍵微觀結構。
-
(f) 傅里葉變換紅外光譜：用于檢測材料表面官能團的種類和變化。對比GO和rGO的譜圖，可以看到GO上豐富的含氧官能團特征峰在rGO中顯著減弱或消失。這直接證明了在制備過程中，含氧官能團被大量去除，材料被有效還原，這與XRD和Raman的結果相互印證。
-
(i) 拉曼光譜：是表征碳材料缺陷程度和有序性的強有力工具。通過對比GO和rGO的拉曼光譜，重點關注D峰（缺陷峰）和G峰（石墨峰）的強度比（ID/IG）。通常，rGO的ID/IG值相較于GO會發生變化。圖中顯示，rGO的D峰減弱，表明經過高溫還原后，材料的結構缺陷減少，石墨晶格完整性得到修復和提升。
總結來說，圖2是一個標準而全面的材料表征組合：
-
(a,b) 展示宏觀物理特性（超輕）。
-
(d,e,g,h) 展示微觀形貌結構（從致密層狀到多孔網絡）。
-
(c,f,i) 從不同角度共同證實了材料的化學結構演變（官能團去除、層間距縮小、缺陷修復、石墨化程度提高）。
這些表征共同為后文討論材料的優異力學性能（如高壓縮性）和熱學性能（如一定的導熱性）提供了堅實的結構和化學基礎。
.png)

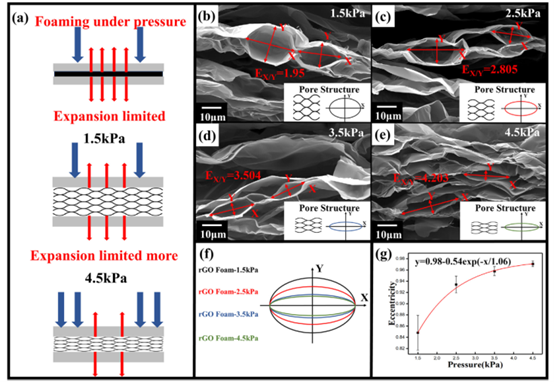

圖3 不同壓力下制備的rGO泡沫微觀結構圖像與示意圖：
(a) 壓力下發泡過程示意圖；
(b) 在1.5 kPa壓力下制備的rGO泡沫截面SEM圖像；
(c) 在2.5 kPa壓力下制備的rGO泡沫截面SEM圖像；
(d) 在3.5 kPa壓力下制備的rGO泡沫截面SEM圖像；
(e) 在4.5 kPa壓力下制備的rGO泡沫截面SEM圖像；
(f) 不同壓力下還原氧化石墨烯泡沫中擬合橢圓曲線示意圖；
(g) 描述偏心率隨壓力變化的擬合曲線。
此圖核心在于揭示并量化**發泡壓力對rGO泡沫微觀結構（特別是孔形貌）的調控作用**，是理解本文核心創新點——“壓力調控發泡”的關鍵。
1. **(a) 壓力下發泡示意圖**：此圖形象化地展示了**本工作的核心工藝原理**。在加熱發泡過程中，施加垂直于薄膜方向的物理壓力，可以限制氣泡在法線方向的膨脹，從而導致孔洞結構被壓扁。壓力越大，限制作用越強，孔洞被壓得越扁。這為后續微觀圖像和定量分析提供了原理框架。
2. **(b-e) 不同壓力下的SEM圖像**：這組圖像是**實驗證據**，直觀展示了原理圖(a)的實際效果。隨著發泡壓力從1.5 kPa增加到4.5 kPa，可以清晰地觀察到：
* **孔洞形狀變化**：孔洞從相對更接近圓形（各向同性）逐漸變為明顯的**橢圓形或扁平狀（各向異性）**。
* **孔洞取向**：扁平化的孔洞其長軸方向傾向于平行于薄膜平面（即垂直于施加壓力的方向）。
* **孔壁結構**：可能觀察到石墨烯片層在孔壁的排列也隨之發生變化。
3. **(f) 擬合橢圓曲線示意圖**：此圖是對SEM圖像中觀察到的現象進行**定量化描述的過渡**。它將不規則的孔洞形狀理想化為橢圓形，并定義了長軸(a)和短軸(b)，進而引入**偏心率**這個幾何參數。偏心率越接近1，代表橢圓越扁。這個模型使得從定性觀察轉向定量分析成為可能。
4. **(g) 偏心率-壓力關系曲線**：這是本圖的**核心定量結論**。它將(f)中的模型應用于(b-e)的實際圖像，計算出不同壓力下孔洞的平均偏心率，并繪制出其隨壓力變化的曲線。曲線明確顯示：
* **正相關趨勢**：發泡壓力增大，孔洞偏心率增大（孔洞變得更扁）。
* **變化規律**：曲線可能呈現非線性增長，例如在低壓區變化敏感，高壓區逐漸飽和。這反映了材料在發泡過程中對壓力響應的物理機制。
**總結來說**，圖3系統地展示了“壓力調控微觀結構”的完整邏輯鏈：
* **(a)** 提出**原理**（壓力限制發泡）。
* **(b-e)** 展示**現象**（SEM圖像顯示孔形變化）。
* **(f-g)** 進行**量化**（建立模型，得出偏心率與壓力的定量關系）。
這一發現至關重要，因為它意味著通過簡單地調節**一個宏觀工藝參數**，就能可控制備具有不同**各向異性微觀結構**的泡沫材料。而微觀結構直接決定了材料的力學性能、熱學性能等，這為后續性能的調控奠定了基礎。
.png)
圖4 由壓力調控的rGO泡沫力學性能：
(a) 不同壓力下制備的rGO泡沫的肖氏硬度與密度；
(b) rGO泡沫的應力-應變曲線；
(c) rGO泡沫的廣泛折疊能力演示；
(d) rGO泡沫展現的壓縮變形行為。
此圖承接圖3，重點展示了通過調控發泡壓力（對應調控了微觀孔結構） 如何影響并優化rGO泡沫的宏觀力學性能，特別是其作為熱界面材料所需的壓縮性、柔軟性和變形能力。
(a) 硬度與密度 vs 壓力：
橫坐標：發泡壓力。
縱坐標（左側）：肖氏硬度，這是衡量材料軟硬程度的指標。圖中曲線顯示，隨著制備壓力的增加，泡沫的硬度顯著增加。
縱坐標（右側）：泡沫密度。圖中曲線（通常用不同符號表示）顯示，隨著壓力的增加，泡沫的密度也增加。
關鍵關聯：結合圖3可知，壓力增大導致孔洞被壓扁、孔隙率降低、結構更致密。這直接導致了材料的密度升高和硬度變大。這證實了通過壓力可以連續調節材料的軟硬程度和致密程度。
(b) 應力-應變曲線：
這是壓縮力學性能的直接體現。圖中應展示了在相同壓縮應變下，不同壓力制備的泡沫所需的應力（或呈現的模量）。
可以推斷，在低應變區（彈性區），曲線斜率（即壓縮模量）隨制備壓力的增加而增加。這與(a)中硬度增加的趨勢一致。
同時，曲線會展現出非常長的平臺區，這對應于泡沫孔洞的逐漸坍塌過程，是典型多孔材料的壓縮特征，也預示了其極高的可壓縮性（大應變）。
(c) 折疊能力演示圖：
這張照片或示意圖直觀地展示了材料的超常柔韌性和抗皺性。泡沫可以被像紙一樣反復折疊甚至揉捏，而不發生斷裂或產生永久性折痕。
這證明了材料不僅可壓縮，還具備優異的整體柔韌性和形狀適應性，這對于貼合不規則或可彎曲的器件表面至關重要。
(d) 壓縮變形行為圖：
這張圖（通常是兩張并排的照片或示意圖）生動地對比了材料在未壓縮狀態和高度壓縮狀態下的形貌。
未壓縮時：材料保持其原始的多孔、蓬松狀態，厚度較大。
壓縮后：材料被極度壓縮，厚度變得非常薄（如文中提到的可壓縮至10 μm）。
.png)
**圖5 rGO泡沫界面貼合性演示：**
(a) 熱界面材料中跨固體-固體界面傳熱的示意圖；
(b) rGO泡沫與粗糙表面接觸的截面掃描電子顯微鏡圖像；
(c) rGO泡沫表面指紋壓痕的數碼照片；
(d) rGO泡沫表面尺子刻度壓痕的數碼照片；
(e) rGO泡沫表面指紋壓痕的光學顯微鏡圖像；
(f) rGO泡沫表面尺子刻度壓痕的光學顯微鏡圖像。
此圖的核心目標是**生動且多尺度地證明**rGO泡沫作為熱界面材料所具備的**卓越界面貼合能力**，這是實現低接觸熱阻的關鍵。
1. **(a) 傳熱示意圖**：
* 此圖從原理上說明了為什么需要良好的界面貼合性。它展示了兩個固體表面（如芯片與散熱器）接觸時，由于表面粗糙度，實際接觸只是離散的幾個高點，存在大量空氣間隙。
* 空氣是熱的不良導體，這些間隙會形成巨大的**接觸熱阻**。理想的TIM需要能夠**填充這些間隙**，排開空氣，建立更連續、更緊密的固體-固體熱傳導通路。
* 這張圖引出了對TIM**柔軟性、可壓縮性和自適應填充能力**的要求。
2. **(b) 接觸粗糙表面的截面SEM圖**：
* 這是**直接的微觀證據**。圖像顯示了rGO泡沫材料與一個粗糙表面（如鋁材）在壓力下接觸后的界面狀態。
* 可以觀察到，泡沫多孔結構底部的石墨烯片層/孔壁在壓力下發生了**明顯的形變和塌陷**，**緊密地“嵌入”或“貼合”** 在粗糙表面的凹坑與凸起之間。
* 這從微觀尺度證明，材料能夠**自適應地變形以填充微觀粗糙間隙**，從而有效增加真實接觸面積。
3. **(c-f) 宏觀與介觀尺度的壓痕復制實驗**：
* 這部分通過一系列極具說服力的演示實驗，直觀展現了材料的**超高分辨率形變復制能力**，這遠超常規TIM的水平。
* **(c, d) 數碼照片**：展示了將指紋和尺子刻度**直接壓在泡沫表面后形成的清晰壓痕**。這證明了材料在宏觀尺度上具有優異的**整體柔順性**，能夠適應大曲率變化。
* **(e, f) 光學顯微鏡圖像**：這是對(c, d)的**高倍放大**，揭示了更驚人的細節。
* **指紋**：能夠清晰復現指紋的**脊線和谷線，乃至更細的汗孔等微觀特征**。
* **尺子刻度**：能夠復現刻度的**精細線條和數字邊緣**。
* **意義**：指紋（生物特征，復雜且精細）和尺子刻度（人造規則圖形，邊緣銳利）代表了不同特征的表面。rGO泡沫能同時完美復現它們，雄辯地證明了其具備**跨尺度（從宏觀到微米級）的表面形貌自適應能力**。這種“指紋級”的貼合性意味著它能與電子器件表面達到近乎完美的微觀機械接觸。
**總結來說**，圖5通過 **“原理 → 微觀證據 → 宏觀/介觀演示”** 的邏輯鏈條，全方位、多尺度地展示了rGO泡沫的界面貼合性：
* **(a)** 闡明**為什么需要**良好貼合性。
* **(b)** 從**微觀**證明它如何通過變形實現貼合。
* **(c-f)** 從**直觀和震撼**的角度，用“指紋復制”這一經典且高要求的演示，證明其貼合能力達到了**極高的水平**。
這種卓越的貼合能力，與圖4中展示的高壓縮性相結合，確保了rGO泡沫在實際使用中能**最大限度地減少界面間的接觸熱阻**，這是其整體熱性能（低總熱阻）優于傳統TIM的關鍵因素之一。
這直觀證明了其超高壓縮比，是材料能夠實現極低安裝厚度和極低熱阻（因為熱阻與厚度成正比）的力學基礎。
總結來說，圖4從定量數據（a, b） 和直觀演示（c, d） 兩個層面，系統闡述了rGO泡沫的力學特性：
可調控性：通過壓力可以調節其軟硬（硬度）和致密程度（密度）。
核心優勢：無論硬度如何調節，材料都普遍具備極高的可壓縮應變（b,d）、極低的壓縮模量（b）以及優異的整體柔韌性（c）。
應用指向：這些力學特性（特別是超高壓縮性和柔韌性）確保了TIM在實際使用中能夠：
在較小壓力下被壓得非常薄，從而大幅降低其本身的熱阻。
完美貼合粗糙或不平整的界面，最大限度地減少接觸熱阻。
適應可穿戴設備等需要彎曲變形的應用場景。
圖4與圖3相結合，清晰地揭示了 “工藝壓力 → 微觀結構 → 宏觀力學性能” 的完整調控鏈條，并突出了這些力學性能如何服務于作為高性能TIM的應用目標。
.png)
圖6 rGO泡沫的熱傳導性能與機理：
(a) rGO泡沫與商用導熱墊在不同壓力下的熱阻對比；
(b) rGO泡沫的質量損失曲線；
(c) 不同壓力下發泡rGO泡沫的面內與法向熱擴散系數；
(d) 不同壓力下發泡rGO泡沫的面內與法向導熱系數；
(e) 在特定壓縮程度下rGO泡沫的面內與法向熱擴散系數；
(f) 在特定壓縮比下rGO泡沫的面內與法向導熱系數。
此圖是論文的**核心性能數據圖**，系統地表征和分析了rGO泡沫的**熱學性能（熱阻、熱導率）及其調控機制**，重點揭示了其作為熱界面材料的優勢所在。
1. **(a) 熱阻對比圖**：
* **核心性能指標**：熱阻是評價TIM性能的**黃金指標**，值越低越好。
* **橫坐標**：施加在TIM上的壓力（使用壓力，非制備壓力）。
* **縱坐標**：熱阻（單位面積熱阻，cm²·K/W）。
* **關鍵信息**：圖中會顯示兩條曲線，分別代表**rGO泡沫**和**商用導熱墊**。
* 可以觀察到，在相同使用壓力下，rGO泡沫的**熱阻遠低于**商用導熱墊。
* 更重要的是，rGO泡沫的曲線可能隨壓力增加而**急劇下降**，這歸功于其超高壓縮性（圖4,d）——被壓得更薄。而商用導熱墊的下降可能較為平緩。
* **結論**：此圖直接證明，得益于其壓縮性，rGO泡沫能夠實現**極低的界面熱阻**，這是其散熱性能優越的直接原因。
2. **(b) 質量損失曲線**：
* 這證明了材料的**熱穩定性**。通過熱重分析，展示材料在升溫過程中的質量變化。
* 曲線應顯示在**較高溫度下（如>550°C）** 才開始出現顯著質量損失，表明材料在芯片正常工作溫度范圍內（通常<125°C）**非常穩定，不會分解或失效**。
3. **(c, d) 不同制備壓力下的熱擴散率與熱導率**：
* 這兩張圖揭示了**制備工藝（發泡壓力）對材料本征導熱能力的影響**。
* **橫坐標**：制備時的發泡壓力。
* **縱坐標**：分別測量**面內**和**法向**的熱擴散率（c）與導熱系數（d）。
* **關鍵趨勢**：
* **法向**：隨著制備壓力增大，孔結構被壓扁（圖3），石墨烯片層更趨向于水平排列，這**阻礙了熱量穿過厚度方向（法向）** 的傳遞，因此法向導熱系數可能**降低或基本不變**（如文中所述約1.2 W/mK）。
* **面內**：隨著制備壓力增大，同樣的結構變化（片層水平排列、孔洞扁平化）反而**有利于熱量在平面內沿石墨烯網絡傳導**，因此面內導熱系數會**顯著增加**。
* **結論**：制備壓力可以調控材料的**導熱各向異性**。對于TIM，法向導熱直接影響熱阻，但rGO泡沫通過極致壓縮（變薄）來補償較低的法向導熱率，而其增強的面內導熱有助于熱量在界面處橫向鋪展均勻。
4. **(e, f) 不同壓縮程度下的熱擴散率與熱導率**：
* 這兩張圖揭示了**使用狀態（壓縮形變）對材料導熱能力的動態影響**，這是其智能響應特性的體現。
* **橫坐標**：壓縮應變或壓縮比。
* **縱坐標**：壓縮狀態下的面內和法向導熱性能。
* **關鍵趨勢**（與文中描述一致）：
* **法向**：隨著壓縮加劇，孔洞坍塌，密度急劇增加。雖然熱擴散率可能下降，但**密度的大幅提升占主導**，導致計算出的**法向導熱系數隨壓縮而顯著提升**（如從1.23增至2.83 W/mK）。
* **面內**：壓縮使石墨烯網絡更加致密并改善面內連接，因此**面內熱擴散率和導熱系數都隨壓縮而大幅提升**（文中例子：從27.37激增至299.79 W/mK），展現出極強的面內熱擴散能力。
* **結論**：在實際安裝壓力下，rGO泡沫**被壓縮得越薄，其本征導熱性能（尤其是面內）反而變得越好**。這種“越壓越導熱”的特性，與其“越壓越薄”的特性形成完美協同，共同促成了極低的熱阻。
**總結來說**，圖6全面揭示了rGO泡沫的熱性能優勢及其機理：
* **(a)** 展示**結果**：總熱阻極低，優于商用產品。
* **(b)** 證明**可靠性**：熱穩定性好。
* **(c, d)** 揭示**可調控性**：制備壓力可調控導熱各向異性。
* **(e, f)** 闡明**智能響應機理**：在使用中，壓縮形變能**動態提升**其本征導熱性能，特別是強大的面內熱擴散能力，這有助于降低熱點溫度。
所有這些特性，使得rGO泡沫盡管絕對法向導熱系數不高，卻通過**結構設計（易壓縮變薄）和智能響應（越壓導熱越好）**，實現了**卓越的整體熱界面性能**。
.png)

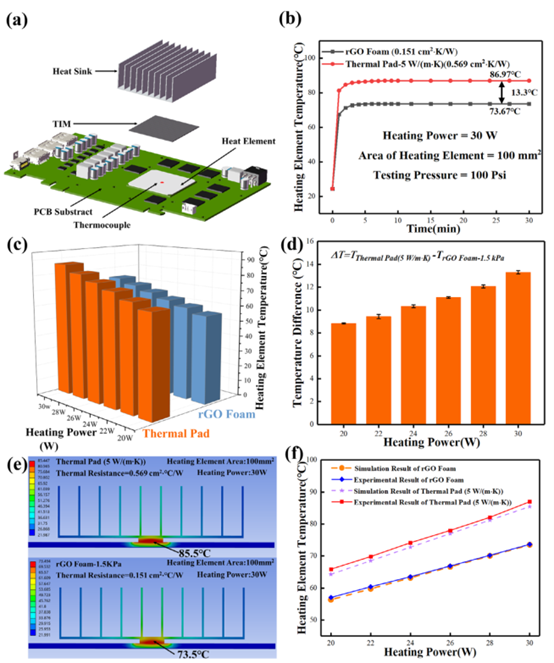

圖7 所制備的rGO泡沫與商用導熱墊的實驗與模擬熱管理性能對比：
(a) 測量裝置示意圖：通過萬能試驗機施加壓力，并使用0.5毫米熱電偶監測發熱元件溫度；
(b) 在30W功率、100Psi壓力下，分別使用rGO泡沫和商用導熱墊作為熱界面材料時發熱元件的溫度變化曲線；
(c) 在20-30W功率范圍內，兩種熱界面材料對應的發熱元件溫度對比；
(d) 在20-30W功率水平下，兩種熱界面材料導致的溫度差；
(e) 在30W功率、100Psi壓力下，兩種熱界面材料的模擬溫度分布圖；
(f) 不同功率水平下，發熱元件的實驗溫度與模擬溫度關聯圖。
此圖是論文的**最終性能驗證與應用效果圖**，通過**實驗測試與模擬仿真相結合**的方式，直觀且定量地證明了所開發的rGO泡沫在實際散熱場景中的**優越性能**。
1. **(a) 測量裝置示意圖**：
* 這張圖明確了性能測試的**實驗標準與邊界條件**。它展示了測試平臺的關鍵構成：模擬芯片的加熱元件、待測TIM、散熱器、施加壓力的裝置（萬能試驗機）以及溫度監測點（熱電偶）。
* 示意圖確保了實驗的**可重復性和嚴謹性**，表明測試是在可控的壓力和功率條件下進行的。
2. **(b) 溫度瞬態曲線**：
* 這張圖展示了在**固定高功率（30W）** 下，使用不同TIM時，芯片溫度隨時間變化的動態過程。
* **兩條曲線**：一條代表使用rGO泡沫，另一條代表使用商用導熱墊。
* **關鍵觀察點**：
* **穩態溫度**：在達到熱平衡后，使用rGO泡沫的系統穩態溫度**顯著低于**使用商用導熱墊的系統。
* **溫升速率**：rGO泡沫系統的溫升曲線可能更平緩，表明其**熱響應更優**。
* 此圖動態地展示了rGO泡沫在**抑制溫升、降低最終工作溫度**上的即時效果。
3. **(c) 穩態溫度對比圖**：
* 這張圖將(b)中的比較擴展到**一個功率范圍（20-30W）**，這是更貼近實際應用的場景。
* **橫坐標**：加熱功率。
* **縱坐標**：發熱元件達到的穩態溫度。
* **兩條曲線**：分別代表使用兩種TIM時的功率-溫度關系。
* **關鍵結論**：在**整個測試功率范圍內**，使用rGO泡沫的芯片溫度**始終低于**使用商用導熱墊的溫度。隨著功率增加，兩者的**溫度差距（ΔT）逐漸拉大**（如d圖所示），這說明rGO泡沫在**高功率密度下優勢更明顯**。
4. **(d) 溫度差圖**：
* 這是對(c)圖數據的直接提煉，突出了性能優勢的**量化程度**。
* **橫坐標**：加熱功率。
* **縱坐標**：兩種TIM導致的芯片溫度差（商用墊溫度 - rGO泡沫溫度）。
* 可以看到，從20W到30W，**ΔT從約8.8°C逐漸增大到約13.3°C**。這定量地、令人信服地證明了rGO泡沫的散熱增強效果，且其在高負載下價值更大。
5. **(e) 模擬溫度分布云圖**：
* 這張圖通過**計算機模擬（如有限元分析）**，直觀展示了熱量在散熱系統中的分布情況。
* 通常會并列兩個溫度云圖：一個對應使用商用導熱墊的系統，另一個對應使用rGO泡沫的系統。
* **關鍵對比**：
* **最高溫度**：使用rGO泡沫的系統，其發熱元件（芯片）區域的最高溫度明顯更低。
* **熱量擴散**：rGO泡沫由于其優異的面內導熱（圖6），可能表現出更好的橫向熱擴散能力，使得散熱器上的溫度分布更均勻。
* 模擬結果從**物理場可視化**的角度，印證了實驗觀測到的溫度差異。
6. **(f) 實驗與模擬相關性圖**：
* 這張圖是**驗證模型準確性**的關鍵。
* **橫坐標**：實驗測得的芯片溫度。
* **縱坐標**：模擬計算出的芯片溫度。
* **數據點**：包含兩種TIM在不同功率下的數據。
* **關鍵信息**：理想情況下，所有點應落在**y=x的直線上**（完美吻合）。圖中顯示，rGO泡沫的數據點更緊密地分布在這條線附近，而商用導熱墊的數據點可能存在更大偏差。
* **結論**：這證明了用于模擬rGO泡沫的**熱學模型（參數）非常準確**，也間接反映了rGO泡沫的性能穩定、可預測。而商用墊的偏差可能源于其在實際粗糙界面下的性能與理想測試條件下存在差距，**反襯出rGO泡沫對界面粗糙度不敏感、貼合性好的優勢**。
**總結來說**，圖7構成了一個完整的**性能驗證閉環**：
* **(a)** 確立**測試方法**。
* **(b, c, d)** 通過**實驗數據**，全面、定量地證明rGO泡沫在實際散熱中**性能優越**，且優勢隨功率增大而增強。
* **(e)** 通過**模擬仿真**，從物理上解釋性能差異。
* **(f)** 通過**實驗與模擬對比**，驗證了模型的可靠性，并側面印證了rGO泡沫界面性能的優越性。
這組圖強有力地支持了論文的最終結論：所開發的rGO泡沫是一種**性能卓越、尤其適用于高功率密度場景的下一代熱界面材料**。
.png)

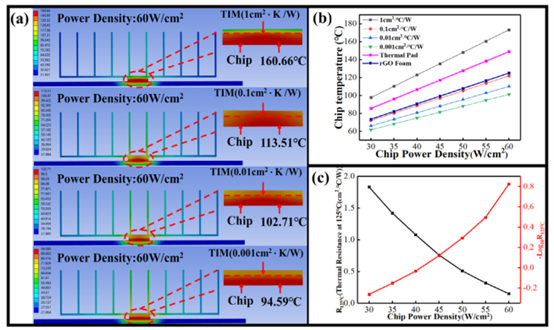

圖8 針對更高功率發熱芯片所需散熱條件的模擬實驗結果與分析：
(a) 在60 W/cm²功率密度下，不同熱阻熱界面材料對應的模擬溫度分布；
(b) 在不同加熱功率下，使用不同熱阻熱界面材料時的芯片溫度；
(c) 為維持芯片溫度低于125°C，在不同功率密度下所需的熱界面材料熱阻。
此圖是論文的前瞻性/拓展性分析部分，通過模擬仿真，將本工作研究材料的現實意義延伸到未來更高功率、更高熱流密度的電子器件散熱挑戰，凸顯了開發低熱阻TIM的緊迫性和本研究方向的戰略價值。
(a) 不同熱阻TIM的模擬溫度分布云圖：
場景設定：在一個極高的功率密度（60 W/cm²） 下進行仿真。
對比內容：并列展示了使用四種不同熱阻值的TIM時，整個散熱系統的溫度場分布（通常是截面云圖）。
關鍵觀察：
隨著所用TIM的熱阻從高到低（例如從1 cm²·K/W降到0.001 cm²·K/W），芯片區域（熱源）的最高溫度顯著降低。
溫度梯度的分布也發生變化，低熱阻TIM能更有效地將熱量從芯片導出至散熱器。
目的：此圖直觀、可視化地證明了，在極端熱負荷下，TIM的熱阻是決定芯片結溫的關鍵瓶頸因素。哪怕是熱阻的數量級變化，都會導致溫度分布的 dramatic difference。
(b) 芯片溫度 vs. 加熱功率 & TIM熱阻：
這張圖是(a)的定量化和趨勢擴展。
橫坐標：加熱功率（或功率密度）。
縱坐標：芯片（結）溫度。
多條曲線：每條曲線代表使用一種特定熱阻值的TIM時，芯片溫度隨功率增加的變化趨勢。
關鍵信息：
所有曲線都呈上升趨勢，但斜率不同。熱阻越高的TIM，其曲線斜率越陡，意味著溫度隨功率增長得更快。
在任意給定功率下，使用更低熱阻的TIM都能獲得更低的芯片溫度。
在高功率區域，不同熱阻TIM導致的溫度差距被急劇放大。例如，在60W/cm²時，使用熱阻1和0.001的TIM，芯片溫度可能相差數十度（如文中提到的72.8°C）。
結論：定量地闡明了TIM熱阻對于控制高功率器件溫度的極端重要性，且功率越高，對低熱阻TIM的需求越迫切。
(c) 目標熱阻 vs. 功率密度：
這張圖是從系統設計角度提出的核心指導性結論。
橫坐標：芯片的功率密度。
縱坐標：為滿足芯片散熱設計目標（此處設定為維持結溫Tj ≤ 125°C，這是硅基芯片的典型安全溫度限），所需TIM的最大允許熱阻。
曲線趨勢：圖中曲線應是一條急劇下降的曲線（文中提及呈指數下降）。
關鍵解讀：
在低功率密度下，對TIM熱阻的要求較為寬松。
隨著功率密度提升，所允許的TIM熱阻容限迅速收窄。例如，在某個高功率密度下，可能只允許使用熱阻低于0.01 cm²·K/W的TIM。
這條曲線為未來電子器件的熱設計提供了一個明確的“門檻”或“規格表”：要達到某個功率密度，就必須采用熱阻低于對應值的TIM。
與本工作的關聯：本研究所開發的rGO泡沫熱阻為0.151 cm²·K/W。將其數值置于此圖中，可以定位出它所能勝任的功率密度范圍，從而明確了其應用前景。同時，該圖也指明了未來需要開發更低熱阻TIM的技術方向。
總結來說，圖8通過模擬分析，完成了從當前材料性能驗證到未來技術需求展望的跨越：
(a, b) 定量化地揭示了在高功率密度下，TIM熱阻是散熱性能的決定性因素。
(c) 提出了一個普適性的熱設計目標函數，清晰地表明：電子器件的功率密度不斷提升，對TIM熱阻的要求將呈指數級提高。
這組圖不僅強調了本研究工作（開發低熱阻rGO泡沫）的及時性和重要性，也為其性能指標（0.151 cm²·K/W）在未來的技術路線圖中找到了定位，并呼吁業界持續關注和研發更低熱阻的下一代TIM技術。
我們開發了一種具有低熱阻、高壓縮性和低密度的多孔rGO泡沫，以滿足TIM對低熱阻抗和優異界面貼合性的要求。所制備的rGO泡沫展現出0.151 cm²·K/W的低熱阻，優于同類商用產品。其優異的低熱阻抗特性主要源于其極低的壓縮后厚度、卓越的可變形性和超高壓縮性。在我們的實驗測量中，與商用導熱墊（5 W/(m·K)）相比，芯片溫度顯著降低（8.83–13.3°C），這與模擬結果高度吻合。我們的rGO泡沫可作為可穿戴電子設備和高功率密度電子器件的關鍵材料。我們相信，我們的方法為制造具有低熱阻抗的熱界面材料提供了新途徑，在未來電子設備熱管理領域具有應用潛力。
https://doi.org/10.1002/admt.202502092
本文的創新點如下：
一、 核心工藝創新：壓力調控直接發泡法
1. **首創“壓力調控發泡”工藝**：與傳統的通過控制發泡劑濃度、干燥參數等調控結構的方法不同，本研究**創造性提出在加熱發泡過程中施加物理壓力**，通過壓力直接限制氣泡在法線方向的膨脹，從而實現對多孔材料微觀結構（孔洞形狀、取向、各向異性）的**精確、可控和簡便的調控**。這是全文最核心的創新。
2. **工藝流程簡單高效**：
* 采用**單一原料（氧化石墨烯水分散液）**，無需復雜發泡劑或模板。
* 工藝步驟精簡（涂布 → 干燥 → 加壓發泡 → 高溫還原），**總時長大幅縮短（< 8小時）**，遠低于凍干法（>50小時）或鹽模板法（>60小時）。
* 避免了使用發泡劑帶來的成本與殘留問題，以及凍干法中冰晶或鹽模板法中無機鹽結晶對結構的潛在破壞，**確保了結構的完整性**。
二、 材料結構創新：單相多孔結構實現多功能一體化
3. **突破傳統復合體系范式**：傳統TIM通常由“高導熱的填料+提供機械性能的聚合物基體”復合而成。本工作制備的rGO泡沫**摒棄了聚合物基體**，僅利用**單一的石墨烯材料相**，通過巧妙的**多孔結構設計**，同時實現了傳統上需要復合材料才能獲得的：
* **高熱學性能路徑**：利用石墨烯本身的高導熱性。
* **優異力學性能**：通過多孔結構獲得超高的壓縮性和柔韌性。
* 實現了**結構與功能的一體化**。
三、 性能突破與機理創新
4. **實現“低導熱率、低熱阻”的顛覆性性能組合**：
* 材料本體的**法向導熱系數并不高（~1.23 W/m·K）**，遠低于文獻中許多高導熱復合材料。
* 然而，得益于其**超高壓縮性（>94.85%）**，在界面壓力下可被壓縮至**極薄厚度（10 μm）**，并結合優異的界面貼合性，最終實現了**極低的界面總熱阻（0.151 cm²·K/W）**，超越了多數更高導熱率材料的性能。這挑戰了“唯導熱率論”的傳統觀念，凸顯了 **“厚度”和“壓縮/貼合能力”對TIM最終性能的關鍵影響**。
5. **揭示“越壓越薄，越壓越導”的智能響應機理**：
* 研究發現，材料在使用中被壓縮時，不僅厚度減小，其**本征導熱性能也發生動態提升**（尤其是面內導熱系數可激增一個數量級）。
* 這種 **“壓縮誘導導熱增強”** 的智能響應特性，與其超高壓縮性形成完美協同，共同促成了極低的熱阻。
6. **展示“指紋級”的界面貼合能力**：
* 通過復制指紋和尺子刻度等極具說服力的演示，證明該泡沫具備**跨尺度（從宏觀到微米級）的表面形貌自適應能力**，能實現近乎完美的微觀機械接觸，從而**最大限度地降低接觸熱阻**。
四、 應用前瞻創新
7. **明確未來技術需求與材料定位**：
* 通過模擬分析，量化了未來高功率密度芯片對TIM熱阻的**指數級嚴苛要求**。
* 將本研究材料的性能指標置于該需求背景下，明確了其**應用前景和技術定位**，并指出了持續開發更低熱阻TIM的技術方向。
本文的創新是一個**系統性創新**，它從**新穎、簡便的制備工藝**出發，創制了一種具有**獨特智能響應多孔結構**的單相材料，該材料打破了傳統性能權衡，實現了**“超軟、超薄、超貼合、低熱阻”** 的卓越綜合性能，并通過前瞻性分析指明了其解決未來散熱挑戰的潛力。其核心在于通過**結構設計而非簡單材料復合**，巧妙地解決了TIM領域長期面臨的**高導熱與良好機械順應性難以兼得**的難題。
轉自《石墨烯研究》公眾號
