航空航天與電子設備發展使電磁污染加劇，需開發耐高溫高壓的多功能電磁波吸收材料。聚酰亞胺（PI）具優異熱穩定性與力學性能，是理想基體。單一填料難以滿足高性能需求，近年研究聚焦多組分填料協同增強。本文結合五氧化二鈮（Nb?O?）的穩定性與碳納米管（CNTs）的高導電性，通過超聲噴涂制備蓬松微球填料（NBCM），再經冷凍干燥將其引入PI泡沫，構建輕質多孔Nb?O?/CNTs/PI（NBCP）復合材料，系統研究其電磁波吸收、隔熱與抗壓性能。
.png)

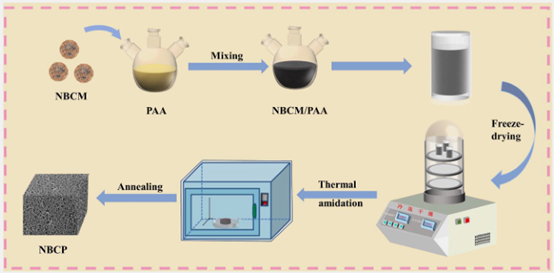

圖1. NBCP復合材料的制備流程。
該標題表明圖1展示了NBCP（五氧化二鈮/碳納米管/聚酰亞胺）復合材料的完整制備步驟，通常包括原料處理、混合、成型及后處理等關鍵環節，以示意圖或流程圖形式呈現。
.png)
圖2. （a, b）NBCM填料的掃描電鏡圖像；（c, d）NBCM填料的透射電鏡圖像；（e）PI，（f）NBCP-10，（g）NBCP-15和NBCP-30復合材料的截面掃描電鏡圖像；（i）NBCP-15復合材料的SEM圖像及（j-m）其EDS元素分布圖。
1. 結構解析：
- 該圖通過多組子圖系統展示不同尺度下的材料形貌與成分信息：
（a-b）呈現NBCM填料的微觀形貌特征
（c-d）提供更高分辨率的內部結構信息
（e-h）展示復合材料截面的多孔結構演變
（i-m）聚焦NBCP-15的局部形貌與元素分布
2. 術語說明：
- SEM（Scanning Electron Microscopy）：掃描電子顯微鏡，用于表面形貌分析
- TEM（Transmission Electron Microscopy）：透射電子顯微鏡，可觀察內部晶體結構
- EDS（Energy Dispersive Spectroscopy）：能譜分析，用于元素成分分布檢測
- NBCM：\(\mathrm{Nb_2O_5}\)/CNTs微球填料
- NBCP：\(\mathrm{Nb_2O_5}\)/CNTs/PI復合材料（數字代表填料體積分?jǐn)?shù)）
3. 科學意義：
- 該圖通過多尺度表征手段，系統揭示從填料（NBCM）到復合材料（NBCP）的結構特征：
* 證明填料在基體中的分散狀態
* 展示孔隙結構隨填料含量的變化規律
* 通過元素分布驗證組分均勻性
- 為后續分析材料性能（如電磁吸收、力學特性）提供關鍵結構依據
.png)

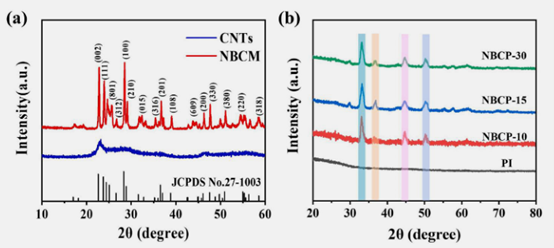

圖3. （a）CNT和NBCM填料及PI與NBCP復合材料的XRD圖譜。
1. 圖示內容說明：
- （a）部分：對比CNT與NBCM填料的結晶結構差異，可分析CNT在復合填料中的結構完整性及Nb?O?的結晶狀態。
- （b）部分：對比純PI與不同NBCM含量復合材料的衍射圖譜，可揭示填料引入對聚合物結晶行為的影響，以及填料在基體中的分散狀態。
2. 科學意義：
- 通過XRD可驗證Nb?O?的特征晶相是否成功負載于CNT表面（a圖）；
- 對比PI與NBCP的圖譜，可判斷填料加入是否改變PI的分子鏈排列或誘導新的結晶行為；
- 衍射峰強度與寬度的變化可間接反映填料的分散性及復合材料的結構均勻性。
.png)

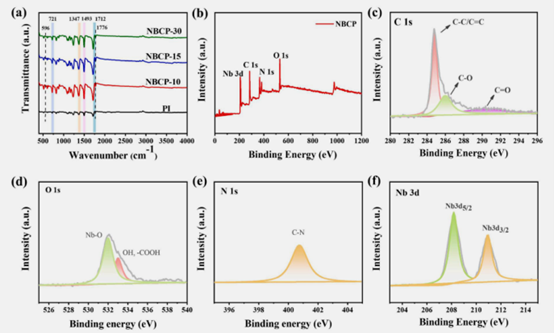

圖4. （a）PI與NBCP復合材料的FTIR光譜及（b-f）NBCP復合材料的XPS光譜。
1. 圖示內容分析
- （a）FTIR光譜：對比純PI與不同NBCM含量復合材料的紅外吸收峰，可判斷填料與聚合物基體間的化學相互作用（如氫鍵、配位鍵等），以及官能團的變化情況。
- （b-f）XPS譜圖：通過高分辨率譜分析C、O、N、Nb等元素的特征峰，可揭示：
- 復合材料中化學鍵的形成（如Nb–O、C–N等）
- 元素價態及電子環境的變化
- 填料與基體界面處的化學相互作用
2. 科學意義
- FTIR：驗證復合材料中各組分的成功復合，并檢測可能發生的化學反應或物理相互作用。
- XPS：從表面化學角度揭示填料與聚合物間的界面結合機制，為解釋材料性能（如界面極化增強電磁損耗）提供化學結構依據。
- 結合兩者可全面解析復合材料的多尺度化學結構特征。
.png)
圖5. (a) TGA曲線, (b) 應力-應變曲線, (c) 熱紅外圖像, (d) PI和NBCP復合材料的壓縮強度與壓縮模量, 以及 NBCP復合材料的光學照片。
1. 科學意義
- 多性能關聯分析：將熱學、力學、隔熱性能集中呈現，體現材料"多功能一體化"特點
- 結構-性能關聯：結合圖2-4的結構表征，可建立多孔結構/界面設計與性能的構效關系
- 應用導向表征：熱紅外圖像直接模擬實際隔熱場景，壓縮性能數據支撐結構材料應用需求
此圖是評估復合材料工程應用價值的關鍵性能匯總圖，通過多維度數據驗證其滿足電磁波吸收材料在熱管理、力學承載方面的協同需求。
.png)
圖6. （a, b）PL、NBCP-10、NBCP-15及NBCP-30復合材料的復合介電常數，（c）介電損耗角正切，（d）電導率。
-
術語解析
-
復合介電常數：由實部（ε′）和虛部（ε″）組成，是描述介質材料電磁特性的核心參數。
-
介電損耗角正切：tan δ = ε″/ε′，值越大表明介電損耗能力越強。
-
電導率：反映材料中載流子遷移能力，影響電磁波的歐姆損耗。
-
NBCP-10/15/30：數字代表NBCM填料的體積分?jǐn)?shù)（如15%），用于研究填料含量對電磁參數的調控規律。
-
科學意義
-
構效關系分析：通過對比不同填料含量的數據，可明確NBCM含量對介電性能與導電行為的調控作用。
-
損耗機制闡釋：結合ε″、tan δ與電導率數據，可區分界面極化、偶極子弛豫及導電損耗的貢獻。
-
阻抗匹配設計基礎：介電參數是計算材料阻抗匹配特性的直接輸入，為優化吸波性能提供依據。
該圖是分析復合材料電磁波吸收機理的核心數據組，通過介電譜與電導率的關聯分析，可揭示多組分、多孔結構對電磁損耗能力的協同增強機制。
.png)
圖7. （a）PI、（b）NBCP-10、（c）NBCP-15及NBCP-30復合材料的Cole-Cole圖。
-
Cole-Cole圖說明
Cole-Cole圖（又稱介電弛豫譜圖）是以復數介電常數虛部（ε″）為縱坐標、實部（ε′）為橫坐標繪制的曲線，用于分析材料的介電極化弛豫行為。圖中每個半圓或弧段通常對應一種弛豫過程。
-
術語與內容解析
-
PI：聚酰亞胺基體，作為對比參照。
-
NBCP-10/15/30：表示含不同體積分?jǐn)?shù)NBCM填料的復合材料。
-
圖示內容：通過對比四組材料的Cole-Cole圖形狀、半圓數量及曲率半徑，可推斷：
-
界面極化、偶極子極化等弛豫機制的存在與強弱；
-
填料含量對極化行為的調控規律；
-
材料微觀結構的均勻性與界面特性。
-
科學意義
-
揭示損耗機制：多個分離或重疊的半圓暗示存在多重極化弛豫（如Nb?O?/CNTs界面極化、PI鏈段偶極弛豫等），是增強介電損耗的重要途徑。
-
評價結構均勻性：理想的半圓形狀反映弛豫過程集中；變形或傾斜的弧段可能源于填料分散不均或?qū)щ娋W(wǎng)絡形成的漏導效應。
-
優化填料設計：通過比較不同填料含量下的圖譜變化，可為平衡極化損耗與阻抗匹配提供依據。
-
應用關聯
該圖結果可與圖6的介電參數結合，深入解釋復合材料在特定頻段（如X波段）的電磁損耗特性，為理解“多孔結構-多相界面-弛豫損耗”的構效關系提供關鍵證據。
.png)

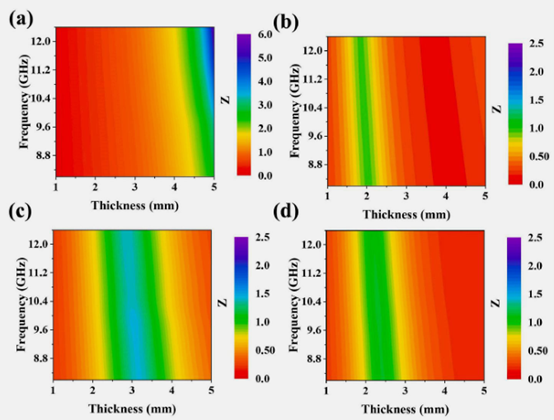

圖8. （a）PI、（b）NBCP-10、（c）NBCP-15及NBCP-30復合材料的二維阻抗匹配等高線圖。
1. 圖示內容說明
該圖以二維等高線形式展示材料阻抗匹配特性，通常以頻率和厚度為坐標軸，顏色深淺表示阻抗匹配程度（越接近理想值1表示匹配越好）。
2. 科學意義
- 量化匹配性能：直接對比不同復合材料在全頻段（如X波段）的阻抗匹配水平，揭示填料含量對匹配特性的調控規律。
- 指導結構設計：通過識別圖中高匹配區域（顏色接近1的區域），可優化材料厚度與工作頻段的設計。
- 協同損耗機制：結合圖6-7的損耗參數，可綜合分析“匹配-損耗”協同作用，解釋NBCP-15性能最優的原因。
3. 應用價值
該圖為電磁波吸收材料的工程應用提供關鍵設計依據：
- 快速確定材料的最佳適用厚度與頻段；
- 評估復合材料在寬頻帶的阻抗兼容性；
- 驗證多孔結構、多相填料對改善阻抗匹配的貢獻。
.png)

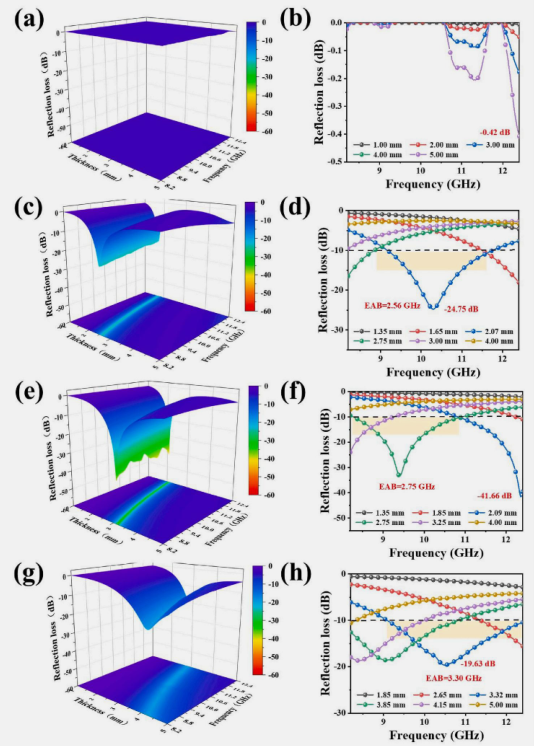

圖9. （a）、（c）、（e）、（g）PI、NBCP-10、NBCP-15及NBCP-30復合材料的三維反射損耗曲線；以及、（d）、（f）、（h）對應的二維反射損耗曲線。
1. 內容說明
該圖通過三維（3D）和二維（2D）兩種形式展示不同厚度和頻率下復合材料的反射損耗（RL）性能：
-3D曲線（a, c, e, g）：以頻率、厚度為橫縱坐標，RL值為高度坐標，直觀呈現材料在全參數空間內的吸波性能分布。
- 2D曲線（b, d, f, h）：固定厚度或頻率，展示RL隨單一變量的變化趨勢，便于定量分析最優吸收點。
2.科學意義
- 性能對比：直觀對比不同填料含量復合材料（PI、NBCP-10/15/30）的吸波性能差異，明確NBCP-15的最優表現。
- 參數優化：通過3D圖識別RL谷值對應的最佳厚度與頻率組合，為材料設計提供參數指導。
-寬頻帶分析：2D曲線可清晰顯示有效吸收帶寬（EAB），評估材料在寬頻范圍的適用性。
3.應用關聯
該圖是直接評價吸波材料工程性能的核心圖示，可與圖8的阻抗匹配結果結合，完整揭示“阻抗匹配-損耗能力”共同決定的最終吸波效果，為材料在具體頻段（如X波段）的應用提供數據支持。
.png)

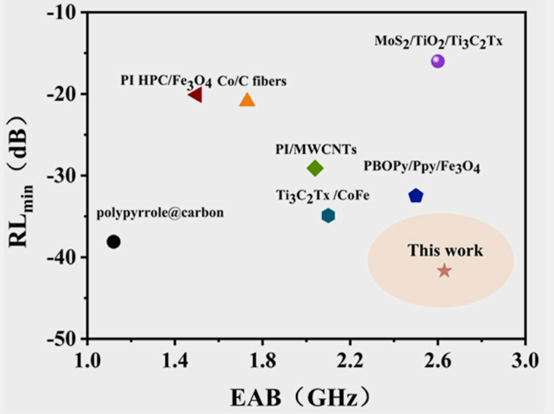

圖10. 本研究制備的復合材料與相關復合材料的電磁波吸收性能對比。
1. 內容說明
該圖以表格或圖示形式，將本研究制備的NBCP復合材料（如NBCP-15）與文獻中報道的其他吸波材料（如不同填料體系、聚合物基復合材料等）的關鍵性能參數進行系統對比。
2. 典型對比維度
- 吸收強度：最小反射損耗（RLmin）
- 吸收帶寬：有效吸收帶寬（EAB，通常以RL ≤ -10 dB為標準）
- 厚度：達到最優性能時的材料厚度
- 密度/輕質性：材料單位體積重量
- 多功能性：如隔熱性、力學強度等附加性能（若涉及）
3. 科學意義
- 定位研究水平：通過橫向?qū)Ρ龋陀^評估本工作所研制材料在領域內的性能位置與優勢。
- 突顯創新點：突出NBCP復合材料在**薄厚度、強吸收、寬頻帶**或**多功能集成**方面的綜合優勢。
- 揭示構效關系：通過對比不同材料體系的性能差異，間接印證“多孔結構設計”“多組分填料協同”等策略的有效性。
4. 應用價值
為讀者及潛在應用方提供直觀的性能參照，說明本材料在**實際電磁屏蔽或吸波場景中**的競爭力與適用性。
.png)

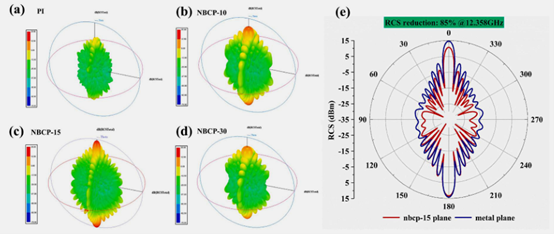

圖11. （a）-（d）PI與NBCP復合材料的RCS曲線三維圖及NBCP-15涂層（紅色）與金屬表面（藍色）的極坐標圖。
1. **術語釋義**
- **RCS**：雷達散射截面，是表征目標對雷達波散射能力的物理量，其數值越小代表目標對雷達波的反射越弱，隱身性能越好。
- **三維圖**：常以頻率、觀測角度和RCS值為坐標軸，立體展示材料在不同電磁波入射條件下的散射特性。
- **極坐標圖**：在極坐標系中展示某一頻點下RCS隨觀測角度的變化，直觀對比涂層與金屬基底的散射差異。
2. **圖示內容說明**
- **（a-d）**：分別展示PI（基體）及不同NBCM填料含量復合材料的RCS三維分布，反映填料對降低材料雷達波散射的整體效果。
- **（e）**：以極坐標形式對比涂覆NBCP-15的材料表面與裸露金屬表面的RCS方向特性，紅色區域收縮程度直接體現涂層的雷達波散射衰減能力。
3. **科學意義**
- **量化隱身性能**：通過RCS減縮值（如原文所述的85%）客觀評價復合材料在模擬雷達波照射下的實際隱身效果。
- **角度特性分析**：極坐標圖揭示涂層在不同入射角度下的散射穩定性，對實際應用中多角度探測場景具有重要意義。
- **驗證機理有效性**：RCS降低直接證明材料“吸收為主、散射為輔”的電磁波耗散機制成功實現。
4. **應用關聯**
此圖為材料在**雷達隱身技術**中的潛在應用提供關鍵實驗依據，證明NBCP復合材料不僅具備實驗室尺度的吸波性能，更能實現工程尺度的散射衰減，滿足實戰化隱身材料對寬角度、強衰減的需求。
.png)

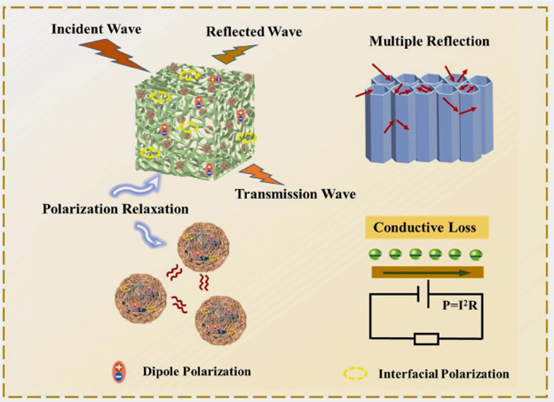

圖12. NBCP復合材料的電磁波吸收機理示意圖。
1. **內容說明**
該圖通過示意圖形式，系統闡述NBCP復合材料中電磁波被吸收和耗散的多重物理機制，通常結合微觀結構特征與宏觀電磁響應進行可視化呈現。
2. **典型機理呈現維度**
- **傳導損耗**：CNTs等導電組分形成的三維網絡通過歐姆損耗將電磁能轉化為熱能。
- **介電弛豫與極化損耗**：
- 界面極化：Nb?O?/CNTs、填料/基體等多相界面處的電荷積累與弛豫；
- 偶極子極化：PI分子鏈極性基團及缺陷偶極子在交變電場下的轉向滯后。
- **多重反射與散射**：材料內部多孔結構延長電磁波傳播路徑，通過反復反射/散射增強能量衰減。
- **阻抗匹配機制**：多孔結構及組分設計優化材料表面阻抗，促進電磁波入射而非反射。
3. **科學意義**
- **系統闡釋性能根源**：將材料優異的吸波性能（如RLmin = -41.66 dB）歸因于多機制協同作用，超越單一機理的局限性。
- **關聯結構與性能**：通過示意圖直觀呈現“多孔結構-多相界面-導電網絡”與不同損耗機制的對應關系。
- **指導材料設計**：為后續優化復合材料（如調節孔隙率、界面設計、組分比例）提供理論框架。
4. **研究價值**
此類機理圖是高水平研究論文的核心要素之一，不僅深化對當前材料體系的理解，更為開發新型多功能吸波材料提供普適性設計策略。
**注**：電磁波吸收機理的圖示化闡釋是連接材料實驗表征與性能優化的關鍵環節，有助于建立可推廣的“結構-功能”設計原則。
本研究成功制備輕質多孔NBCP復合材料，兼具高效電磁波吸收、優異隔熱與抗壓性能。多孔結構優化阻抗匹配，多相填料增強介電損耗，使NBCP-15在2.09 mm厚度下反射損耗達-41.66 dB，吸收帶寬2.63 GHz，雷達截面縮減85%。材料在150℃環境隔熱溫差超100℃，壓縮強度與模量分別達1629.81 kPa與2037.27 kPa。該工作為開發適用于嚴苛環境的多功能電磁波吸收材料提供了新策略。https://doi.org/10.1016/j.compscitech.2024.110531
