近年來，前沿技術的快速發展，特別是人工智能，推動了智能可穿戴和便攜式電子設備的發展。特別是，具有高性能和安全性的柔性儲能器件日益受到關注[1-3]。超級電容器因其比電容大、功率密度高、循環壽命長以及充放電效率高等優點，已成為一種備受青睞的選擇[4,5]。然而，隨著便攜式電子產品在日常生活中的普及，超級電容器的實際應用面臨著各種挑戰。電容器迫切需要提升儲能容量，以滿足日益增長的需求。此外，傳統的超級電容器通常包含粘合劑、金屬基底和導電材料等非活性組分，導致器件重量增加。在電化學循環過程中，長時間的運行、易受機械形變以及材料磨損會嚴重影響器件性能，嚴重限制了其可靠性和使用壽命[6,7]。因此，設計和開發具有優異儲能性能、便攜性和自修復能力的柔性超級電容器勢在必行。
.png)

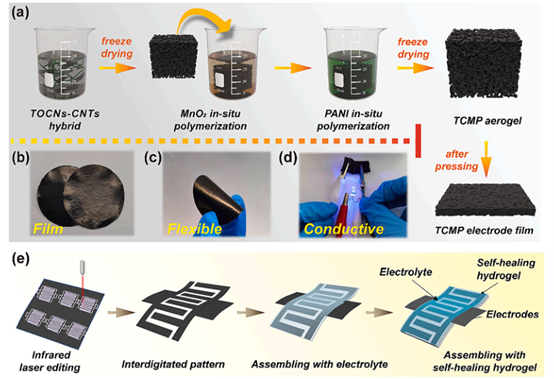

圖1. (a) 通過MnO?和PANI原位聚合制備TCMP氣凝膠的流程。(b)-(d)展示了TCMP電極的表征：(b)形貌，(c)柔韌性，(d)導電性。(e)展示了以可圖案化的TCMP雜化薄膜為電極、PVA/H?SO?凝膠為電解質、動態交聯的CNF/PB水凝膠為自修復電極基質的柔性自修復超級電容器的組裝流程示意圖。
這段文字是論文中一個核心示意圖（Fig. 1）的圖注說明，主要闡述了兩部分內容：
TCMP氣凝膠電極的制備與表征 (a)-(d)：
(a) 闡明了TCMP氣凝膠的合成路徑：這是一個關鍵步驟，通過“原位聚合”方法，將贗電容活性物質（MnO?和PANI）逐層包覆在TOCNs-CNTs復合網絡（TC）上，形成“核殼結構”，這是提升電極電容性能的核心設計。
(b)-(d) 展示了所得TCMP電極的三大關鍵特性：
(b) 形貌：指其微觀結構（如多孔、纖維狀等），這直接影響離子傳輸和活性位點。
(c) 柔韌性：是作為柔性器件電極的基本要求，證明其可彎曲、折疊而不破裂。
(d) 導電性：保證電子快速傳輸，是獲得高功率性能的基礎。通常通過點亮LED等演示直觀展示。
柔性自修復超級電容器的組裝流程 (e)：
說明了如何將制備好的TCMP電極薄膜（先進行激光圖案化，再浸潤凝膠電解質）與CNF/PB自修復水凝膠基質集成，組裝成最終的一體化器件。
點明了器件的三個核心組成部分及其功能：電極（TCMP，儲能）、電解質（PVA/H?SO?凝膠，離子傳導）、基質（CNF/PB水凝膠，提供機械支撐與自修復能力）。
強調了“動態交聯”是賦予CNF/PB水凝膠自修復性能的關鍵機制（如硼酸酯鍵、氫鍵等動態可逆鍵合）。
總結： 這段圖文是全文工作的縮影，清晰地展示了從基礎材料（TCMP氣凝膠）制備到最終功能性器件（柔性自修復超級電容器）組裝的完整技術路線，并突出了材料與器件的核心特性（核殼結構、柔性、導電、自修復）。
.png)

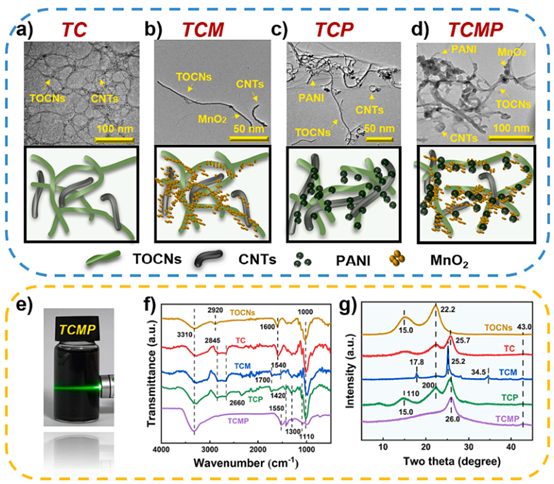

圖2. (a) TC, (b) TCM, (c) TCP 和 (d) TCMP 雜化懸浮液的顯微圖像及對應的結構示意圖。(e) TCMP在水溶液中均勻分散的數碼照片。(f) 和 (g) 分別為不同TOCNs基氣凝膠的FTIR光譜和XRD圖譜。所有表征均重復三次。
這段文字是圖2的說明，該圖通過多種表征手段系統展示了復合材料的形貌、結構和成分。
(a)-(d) 顯微結構與形貌演化：
通過顯微圖像（可能為TEM）和示意圖，直觀對比了四種材料（TC、TCM、TCP、TCMP）的微觀形貌。
這清晰地展示了材料的逐步構建過程：從TOCNs與CNTs的復合網絡(TC)，到分別負載MnO?(TCM)或PANI(TCP)，最終形成雙殼層結構的TCMP。示意圖有助于理解核殼結構的形成。
(e) 分散性證明：
展示了TCMP在水中的均勻分散狀態。良好的分散性是形成均勻多孔氣凝膠結構的基礎，也間接證明了TOCNs作為分散劑的有效性。
(f) FTIR（傅里葉變換紅外光譜）：
用于分析材料的化學結構和官能團。通過對比不同樣品的譜圖，可以證實MnO?和PANI的成功負載，并揭示組分間的相互作用（如氫鍵、CH-π相互作用等）。
(g) XRD（X射線衍射）：
用于分析材料的晶體結構?？梢源_認TOCNs、CNTs、MnO?（α相）以及PANI的特征晶面衍射峰，證明各組分的成功復合，并可能觀察到因相互作用引起的峰位偏移。
實驗嚴謹性說明：
末尾強調“所有表征均重復三次”，這體現了科學研究的可重復性和數據可靠性，是實驗設計嚴謹的重要標志。
總結：該圖及其說明構成了一套完整的材料基礎表征，從微觀形貌、宏觀分散性到化學結構與晶體結構，多層次、多角度地證實了目標復合材料（TCMP）的成功制備及其結構特征，為后續優異的電化學和機械性能提供了根本性的解釋依據。
.png)

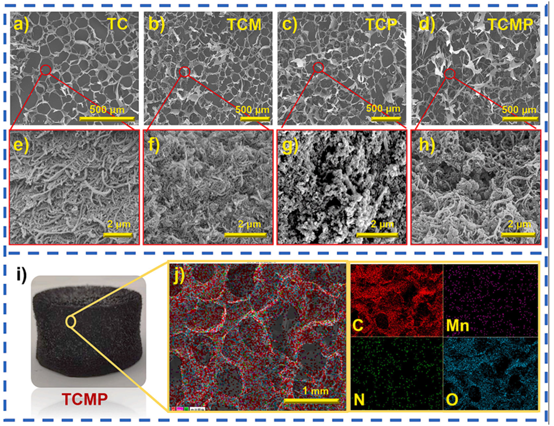

圖3. 不同氣凝膠的形貌。TC (a, e)、TCM (b, f)、TCP (c, g) 和 TCMP (d, h) 的掃描電鏡圖像。(i) TCMP氣凝膠的數碼照片。(j) 能譜儀面掃圖譜，以不同顏色展示TCMP氣凝膠中C、Mn、N、O元素的空間分布。所有實驗均重復三次。
這段文字是圖3的說明，該圖通過掃描電鏡（SEM）和元素分析，直觀呈現了所制備氣凝膠的微觀多孔結構及元素分布。
SEM形貌對比 (a-h)：
通過兩組不同放大倍率的SEM圖像，系統展示了從基礎TC氣凝膠到復合TCM、TCP，最終到TCMP氣凝膠的微觀結構演變。這可以揭示：
氣凝膠整體的三維多孔網絡結構。
隨著MnO?和PANI的負載，氣凝膠骨架表面的形貌變化（如是否變得粗糙、有顆粒附著等）。
材料是否保持了良好的多孔性，這對電解質離子傳輸至關重要。
宏觀形態 (i)：
TCMP氣凝膠的數碼照片展示了其宏觀物理形態，如是否完整、輕質、可自支撐等。
元素分布 (j)：
能譜（EDS）面掃圖譜是關鍵證據。它用不同顏色直觀顯示了C、Mn、N、O四種元素在TCMP氣凝膠中的空間分布情況。
均勻分布：如果Mn和N元素（分別代表MnO?和PANI）的信號在整個掃描區域內均勻且重疊良好，則有力證明了MnO?和PANI是均勻負載在TC復合骨架上，而非簡單混合或局部聚集。這印證了“核殼結構”設計的成功。
元素共存：O元素可能來源于TOCNs、MnO?和PVA等，其分布與C、Mn、N元素的關聯性可進一步佐證材料的復合狀態。
實驗嚴謹性：
再次強調“所有實驗均重復三次”，確保觀察結果的代表性和數據的可靠性。
總結：該圖結合了微觀形貌觀察（SEM）與化學成分空間分布分析（EDS），直接證實了所制備的TCMP氣凝膠具有理想的三維多孔結構，并且活性組分（MnO?和PANI）在TOCNs-CNTs骨架上實現了均勻負載。這為其后續表現出的優異電化學性能（高電容、快速離子傳輸）和機械性能提供了結構層面的解釋。
.png)

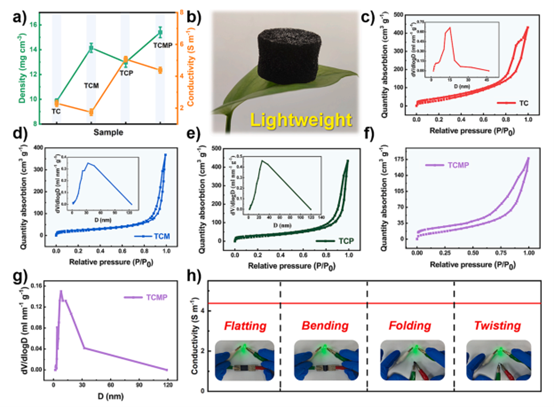

圖4. (a) 氣凝膠的密度與電導率。誤差棒代表五次重復測量的標準偏差（n=5）。(b) 展示TCMP氣凝膠輕質特性的數碼照片。(c-g) 不同氣凝膠的氮氣吸附/脫附曲線與孔徑分布曲線：(c) TC氣凝膠，(d) TCM氣凝膠，(e) TCP氣凝膠，(f-g) TCMP氣凝膠。(h) 導電的TCMP薄膜在折疊、彎曲和扭轉形變后，在連通電路中作為導線點亮發光二極管的演示。
這段文字是圖4的說明，該圖通過定量數據和定性演示，綜合評估了氣凝膠材料的物理特性（密度、導電性、多孔性）及其作為柔性電極的實用潛力。
1．核心物理性能數據 (a)：
-
密度：直接反映材料的輕質程度，是柔性便攜器件的關鍵指標。
-
電導率：定量表征材料的電子傳導能力，直接影響電極的功率性能和充放電速率。誤差棒和重復次數（n=5）體現了數據的統計可靠性。
2.輕質特性直觀展示 (b)：
-
用TCMP氣凝膠立于葉片上的照片，生動、直觀地證明了其極低的密度和良好的自支撐性，與(a)中的定量數據相互印證。
3.多孔結構分析 (c-g)：
-
氮氣吸附/脫附曲線：用于計算材料的比表面積和分析孔隙類型（根據回滯環形狀判斷）。
-
孔徑分布曲線：定量顯示材料中微孔、介孔、大孔的分布情況。
-
通過對比TC、TCM、TCP、TCMP四組曲線，可以分析負載MnO?和PANI后，氣凝膠比表面積和孔隙結構的變化。理想的介孔結構有利于電解質離子快速傳輸。
4.柔性導電性應用演示 (h)：
-
它直接證明了TCMP薄膜在經受復雜機械形變（折疊、彎曲、扭轉）后，仍能保持優異的導電性和結構完整性。
-
這不僅直觀展示了其柔性和導電性，還暗示了其作為柔性電路或電極組件在實際可穿戴設備中應用的巨大潛力。
總結：該圖從多個維度（數據、照片、性能演示）全面刻畫了TCMP氣凝膠作為電極材料的優勢：輕質、導電、具有適宜的多孔結構，并且具備卓越的機械柔韌性和形變穩定性。這些特性是其能夠成功應用于后續柔性自修復超級電容器的根本原因。
.png)

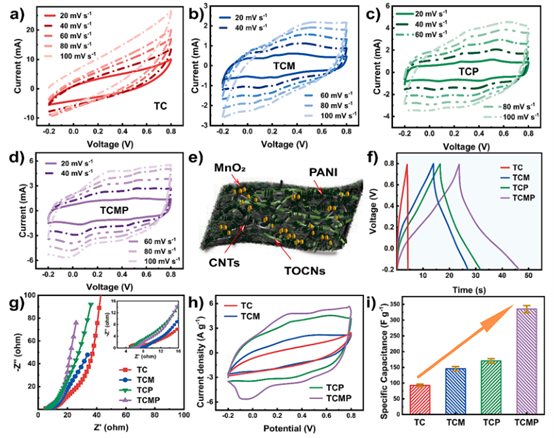

圖5. 雜化氣凝膠電極的電容性能。(a-d) TC、TCM、TCP和TCMP在不同掃描速率（20-100 mV s?¹）下的循環伏安曲線。(e) 雜化薄膜結構示意圖。(f) 在0.6 A g?¹電流密度下的恒電流充放電曲線。(g) 奈奎斯特圖。(h) TC、TCM、TCP和TCMP在100 mV s?¹掃描速率下的循環伏安曲線。(i) 在0.6 A g?¹電流密度下的質量比電容。誤差棒代表三次重復測量的標準偏差（n=3）。
這段文字是圖5的說明，該圖系統、定量地評估和比較了不同氣凝膠電極的電化學性能，是證明其作為超級電容器電極材料有效性的核心數據圖。
-
電容行為與氧化還原特性 (a-d, h)：
-
循環伏安曲線 用于評估電極的電容行為、可逆性和反應動力學。
-
(a-d) 展示了四種電極在不同掃描速率下的CV曲線，可以觀察曲線形狀是否規整、氧化還原峰是否明顯，以及隨掃描速率增加的變化情況（判斷倍率性能）。
-
(h) 將四種電極在同一高掃描速率（100 mV s?¹）下進行橫向對比，能直觀顯示TCMP電極是否具有更大的積分面積（代表更高的電容）和更好的峰值保持能力（代表更快的反應動力學）。
-
電極結構示意 (e)：
-
簡要的結構示意圖有助于讀者理解TCMP薄膜的組成（如TOCNs-CNTs骨架包覆MnO?和PANI），將材料結構與后續的電化學性能關聯起來。
-
恒電流充放電曲線 用于直接計算電極的比電容，并能從曲線的對稱性和斜率判斷電容特性（雙電層或贗電容）及內阻。
-
(i) 定量給出了四種電極在相同電流密度（0.6 A g?¹）下的質量比電容，并帶有誤差棒。這是最核心的性能對比數據之一，能清晰證明TCMP電極相對于TC、TCM、TCP電極的電容優勢，以及MnO?與PANI的協同效應。
-
奈奎斯特圖 用于分析電極的阻抗特性。
-
通過對比高頻區的半圓直徑（代表電荷轉移電阻）和低頻區直線的斜率（代表離子擴散阻力），可以判斷TCMP電極是否具有更快的電荷轉移和離子擴散速率，這解釋了其高倍率性能的原因。
-
再次強調誤差棒和重復次數（n=3），保證了性能數據的統計有效性和可比性。
-
充放電性能與比電容 (f, i)：
-
阻抗特性 (g)：
-
數據可靠性：
總結：該圖通過一系列標準電化學測試方法（CV、GCD、EIS），全面、定量地證明了TCMP雜化氣凝膠電極相較于其他對照組電極，在
比電容、倍率性能、反應可逆性和電荷傳輸動力學方面均具有顯著優勢，這些數據是支撐其作為高性能超級電容器電極材料的關鍵證據。
.png)

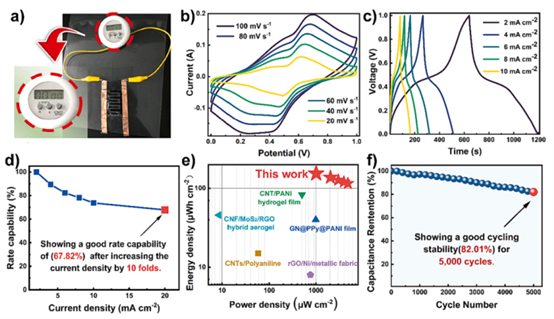

圖6. 圖案化超級電容器的電容性能。(a) 充電后，組裝的超級電容器驅動電子表的演示。(b) 不同掃描速率 (20-100 mV s?¹) 下的循環伏安曲線。(c) 不同電流密度 (2-10 mA cm?²) 下的恒電流充放電曲線。(d) 電流密度增加10倍后的倍率性能。(e) 所制備超級電容器的能量密度-功率密度曲線（拉貢圖）與先前文獻報道的比較。(f) 5000次充放電循環后的長期循環穩定性。實驗重復三次。
這段文字是圖6的說明，該圖全面評估了最終集成的、圖案化的完整超級電容器器件的綜合電化學性能，從實際應用演示到關鍵性能參數的定量對比，證明了其作為實用儲能器件的潛力。
1. 實際應用演示 (a)：
展示組裝好的超級電容器能夠為電子表供電。這是一個簡單而有力的功能性演示，直接證明了器件具備實際儲能和供電能力，而不僅僅是實驗室中的材料測試。
2. 器件的基本電容特性 (b, c)：
CV曲線 展示了完整器件在不同掃描速率下的電容行為和快速充放電能力。
GCD曲線 則在更貼近實際使用的面電流密度下，顯示了器件的充放電時間、電壓窗口和曲線對稱性，用于計算器件的面電容。
3. 關鍵性能指標量化與對比 (d, e, f)：
(d) 倍率性能：評估器件在高倍率（大電流）充放電時電容保持的能力，對需要快速充放電的應用至關重要。
(e) 能量-功率特性 (拉貢圖)：這是最重要的性能對比圖之一。它將所制備器件的能量密度和功率密度與先前文獻報道的同類器件（柔性/固態超級電容器）進行直接比較，直觀展示其性能在領域內所處的水平（領先或相當）。
(f) 循環穩定性：通過5000次充放電循環后的電容保持率，評估器件的長期使用可靠性和壽命。高保持率是實用化的基本要求。
4. 實驗嚴謹性：
聲明“實驗重復三次”，確保了性能數據的可靠性和可重復性。
總結：該圖完成了從材料到器件的性能評估閉環。它不僅證明了組裝的超級電容器能夠正常工作（驅動電子表），更重要的是通過一系列標準化的電化學測試和與前沿研究的橫向對比，定量地證明了該器件在面電容、能量/功率密度、倍率性能和循環壽命等關鍵指標上具備優異的綜合性能，為其在柔性可穿戴電子領域的應用前景提供了扎實的數據支撐。
.png)

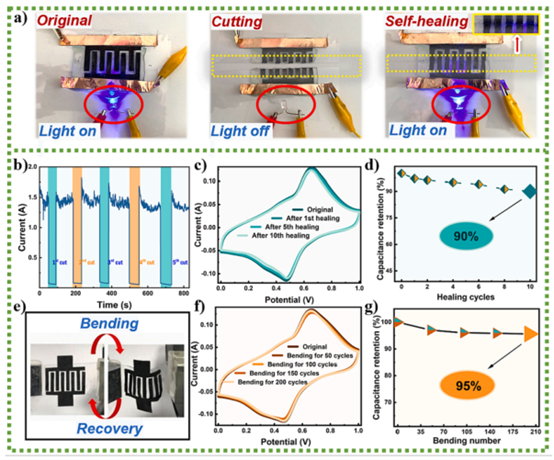

圖7. 所組裝超級電容器的自修復性能與柔性。(a) 在破壞與修復過程中，燈泡亮度的變化。(b) 在多次破壞與修復過程中，超級電容器的電流變化。(c) 在首次、第五次及第十次自修復前后，于100 mV s?¹下的循環伏安曲線。(d) 多次破壞與修復后的電容保持率。(e) 所組裝超級電容器彎曲與恢復行為的照片。(f) 在50、100、150及200次彎曲循環前后，于60 mV s?¹下的循環伏安曲線。(g) 超級電容器在200次彎曲與恢復循環下的電容保持率。實驗重復三次。
這段文字是圖7的說明，該圖是全文的亮點和圖眼，專門用于定性和定量地展示所制備超級電容器的兩大核心附加功能：自修復能力和機械柔性/穩定性。
1. 自修復能力的動態演示與定量評估 (a-d)：
(a) 燈泡亮度變化：這是一個非常直觀的定性演示。通過切割器件導致燈泡熄滅，再經修復后燈泡重新點亮，生動證明了器件在物理損傷后能夠恢復功能。
(b) 電流變化：對(a)的過程進行定量監測，記錄了切割（電流驟降）和修復（電流恢復）過程中的實時電流值，客觀展示了自修復過程的有效性和速度（如50秒內恢復）。
(c) CV曲線對比：在電化學層面提供關鍵證據。通過對比修復前后的CV曲線，特別是觀察其形狀和積分面積是否高度重合，證明自修復后電極的電化學活性及電容性能幾乎完全恢復。
(d) 電容保持率：對(c)的數據進行量化總結（如十次循環后保持~90%），給出了自修復性能的耐久性指標。
2. 機械柔性與形變穩定性的系統測試 (e-g)：
(e) 彎曲照片：直觀展示器件的物理柔韌性。
(f) CV曲線對比：在電化學層面測試器件經歷不同程度機械形變（彎曲循環）后的性能穩定性。彎曲前后CV曲線高度重合是形變下性能穩定的直接證據。
(g) 電容保持率：對(f)的數據進行量化總結（如200次彎曲后保持~95%），給出了器件在長期、反復機械應力下的可靠性指標。
3. 實驗嚴謹性：
再次強調實驗重復三次，確保了這些關鍵功能測試結果的可信度。
總結：該圖通過巧妙的實驗設計（破壞-修復、彎曲測試）和全面的表征手段（直觀演示、實時監測、電化學測試），不僅令人信服地證明了該超級電容器具備卓越的自修復能力和機械柔性，還定量評估了這些能力在實際應用中的耐久性。這完美呼應了題目中的“自修復”和“柔性”特性，是本文工作超越傳統超級電容器、邁向智能耐用型儲能器件的核心創新體現。
本文開發了一種新型可圖案化、自修復的柔性超級電容器。其電極采用分級核殼結構的TOCNs-CNTs@MnO?@PANI雜化氣凝膠，通過TOCNs均勻分散CNTs，并原位聚合MnO?和PANI制備而成。該電極結合了TOCNs的多孔結構與機械韌性、CNTs的優異導電性，以及MnO?和PANI的贗電容協同效應，實現了334.8 F g?¹的高比電容。將激光圖案化的該電極薄膜與PVA/H?SO?凝膠電解質、CNF/PB自修復水凝膠基質組裝，得到一體化柔性器件。該超級電容器在2 mA cm?²下具有1108 mF cm?²的高面電容，在1101.7 μW cm?²下能量密度達153.7 μWh cm?²。此外，它展現出優異的柔性與自修復性能：200次彎曲后電容保持率約95%，10次切割/修復循環后電容保持率約90%。這項研究通過結構設計與多功能集成，為下一代柔性可穿戴電子設備的儲能器件提供了有前景的解決方案。https://doi.org/10.1016/j.jcis.2024.01.160
