拉曼光譜能夠通過缺陷激活峰有效檢測碳材料中的無序結構。然而，區分碳材料中不同種類的缺陷往往具有挑戰性，可能導致錯誤的歸屬，特別是在含有大量非晶態成分的碳材料中。本研究對市售碳納米管（CNTs）在退火處理過程中產生的各種缺陷進行了全面的原位拉曼光譜分析。通過原位去除CNTs退火過程中不同氧官能團和氫原子，追蹤并討論了表面動態變化對拉曼光譜的影響。此外，以生物質衍生碳作為非晶態碳模型，研究了非晶態成分對拉曼光譜的復雜影響，并考慮了同一光譜區域內分子振動產生的拉曼信號。通過深入理解不同類型缺陷對兩種特定碳模型的基本影響，我們試圖為通過拉曼光譜高可靠性和有效性分析不同碳材料提供啟示。
.png)

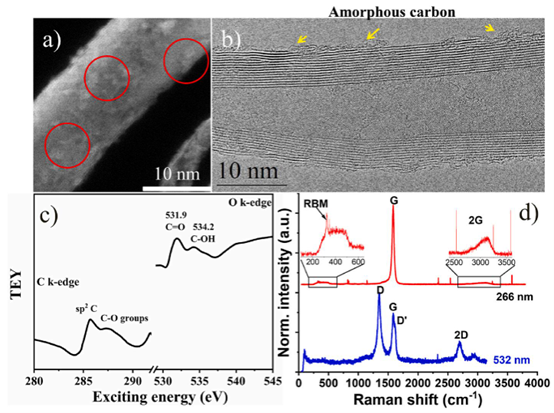

圖1. a) 商業碳納米管的掃描透射電子顯微鏡（STEM）圖像。b) 樣品的高分辨透射電子顯微鏡（HRTEM）圖像。c) 通過近邊X射線吸收精細結構（NEXAFS）測量得到的碳納米管的碳K邊和氧K邊譜。d) 使用兩種不同激光（波長266 nm和532 nm）測得的樣品拉曼光譜。
1. 術語解析：
- STEM: 掃描透射電子顯微鏡，用于觀察材料表面形貌和結構。
- HRTEM: 高分辨透射電子顯微鏡，提供原子尺度的結構細節。
- NEXAFS: 近邊X射線吸收精細結構，用于分析材料中特定元素的化學態和局域結構。
- 碳/氧K邊: 指碳和氧元素的K層電子吸收邊，反映其電子結構和化學環境。
- 拉曼光譜: 通過激光激發樣品后測量散射光頻率變化，用于分析分子振動和晶體結構。
2. 內容邏輯：
- 該段文字是典型科研論文中圖注（Figure caption） 的組成部分，用于說明圖中各子圖（a, b, c, d）對應的實驗數據和表征方法。
- 通過多尺度、多技術聯用（從納米尺度成像到光譜分析）全面表征碳納米管的結構、化學成分和物理性質。
3. 科學意義：
- a-b圖提供直觀的微觀形貌和缺陷信息（如無定形結構、表面粗糙度）。
- c圖通過NEXAFS定量分析表面氧官能團的類型和含量，與拉曼光譜中缺陷信號關聯。
- d圖對比不同激光波長下的拉曼光譜，揭示激發波長對缺陷信號檢測靈敏度的影響（如紫外激光易引發碳材料氧化，可見激光更適合缺陷分析）。
4. 對研究的支撐作用：
- 為后文討論缺陷類型對拉曼光譜的影響提供實驗依據（如氧官能團與D峰強度的關聯）。
- 體現作者采用原位與非原位結合的表征策略，增強結論可靠性。
總結：該圖注系統展示了碳納米管的綜合表征方法，為后續分析缺陷在拉曼光譜中的作用奠定了實驗基礎，體現了多技術協同在材料研究中的重要性。
.png)

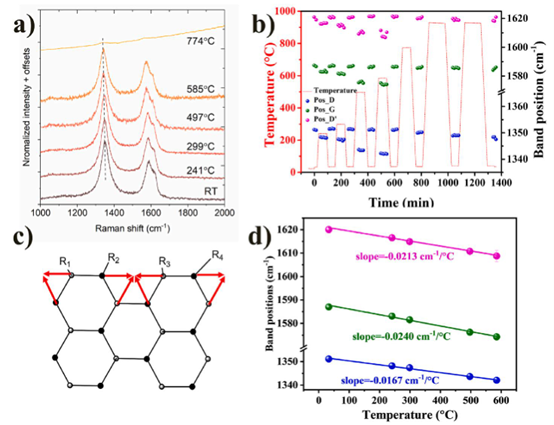

圖2. a) 碳納米管在不同溫度下的原位拉曼光譜。b) 模型碳材料在不同位置處隨溫度變化的拉曼光譜（D峰、G峰和D'峰）。圖中所示溫度為樣品表面的直接溫度，由樣品上的測溫計測得。相對階梯標示了不同官能團的脫除溫度：羧基（245°C）、鋸齒形邊緣的內酯基（298°C）、酸酐基（497°C）、扶手椅形邊緣的內酯基（585°C）、酚羥基（774°C）和羰基（926°C）。為在相同條件下比較表面狀態，每個階梯均在退火溫度及室溫下進行了測量。c) 石墨晶格的邊緣模型，R1–R4代表邊緣處不同類型的缺陷終端。d) 不同振動模式峰位隨溫度的線性關系。
1. 內容概述：
此圖注系統闡述了通過原位變溫拉曼光譜研究碳納米管表面化學與結構演變的實驗設計與核心發現。
2. 科學細節解析：
a) 原位光譜：展示了動態過程，即在不同溫度下實時采集光譜，跟蹤材料隨溫度升高的變化。
b) 溫度依賴性：重點分析了D、G、D'三個特征峰隨溫度的變化。關鍵信息是標注了不同氧官能團的特異性脫除溫度，這構成了本研究的核心實驗依據——通過溫度“開關”選擇性移除特定官能團，從而關聯其對拉曼信號的貢獻。
c) 邊緣模型：提供了理論模型可視化，R1-R4可能代表被-H、-OH、-COOH等終端飽和的碳邊緣，或懸空鍵。這幫助理解不同化學環境對“缺陷”信號的微觀影響。
d) 線性關系：量化了峰位隨溫度變化的斜率（溫度系數），表明熱效應（如晶格熱膨脹）對峰位有系統性且可逆的影響，這有助于將化學效應與物理熱效應區分開來。
3. 實驗設計的精妙之處：
“階梯式”升溫與測量：在每個目標溫度（官能團脫除溫度）進行退火并測量，然后冷卻至室溫再次測量。這種設計可以：
1. 消除純溫度效應（如熱膨脹引起的峰位移動）的干擾，分離出化學結構變化引起的真實信號變化。
2. 確保在不同溫度點測量的光譜具有可比性，因?yàn)槭覝販y量條件一致。
4. 對核心結論的支撐：
該圖的結果直接支撐了文中兩個關鍵結論：
氧官能團不直接貢獻D峰：盡管在不同溫度下移除了特定官能團，但D峰的峰位并未發生明顯跳變，表明D峰并非直接對應某類官能團的振動，而是缺陷附近石墨晶格本身的振動。
ID/IG比值的復雜性：在移除官能團但未發生碳骨架重構的溫度區間（如774°C以下），ID/IG比值幾乎不變。這說明，移除官能團后留下的“空位”或懸空鍵本身仍然是缺陷，缺陷密度未顯著降低，因此ID/IG比值不能簡單地與特定官能團的含量直接掛鉤。
總結：圖2通過精巧的變溫原位實驗，清晰地將溫度（能量輸入）、表面化學（官能團脫除）、晶體結構（缺陷與晶格振動）三者聯系起來，為厘清拉曼光譜中“缺陷信號”的真實物理化學起源提供了至關重要的實驗證據，凸顯了原位、動態表征在理解復雜材料表面過程方面的強大能力。
.png)

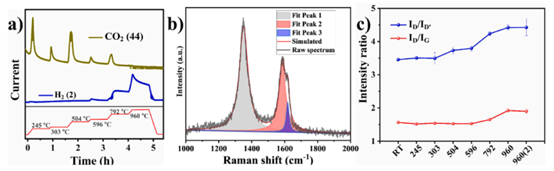

圖3. a) 加熱程序的溫度設定及釋放氣體的質譜圖。b) 一個典型光譜及其包含三個峰（峰1：D峰；峰2：G峰；峰3：D'峰）的擬合分峰形式。c) D峰與G峰或D'峰的強度比值。光譜樣品于在不同溫度（X軸所示）退火以移除不同官能團后，在室溫下測得（加熱程序見圖2(b)）。
1. 內容概述：
此圖注闡述了結合質譜（MS） 與拉曼光譜分析碳納米管熱處理過程中氣體釋放行為與固體結構演變關聯性的方法及結果。
2. 科學細節解析：
a) 質譜關聯分析：展示了程序升溫過程中釋放氣體的質譜信號。這直接在線監測了表面官能團（如-COOH、-OH等）熱分解產生的氣體產物（如CO?、CO、H?O等），為判斷官能團的脫除類型和溫度提供了獨立的化學證據，與拉曼光譜的結構信息形成互補。
b) 光譜擬合示例：展示了如何將復雜的拉曼光譜分解（去卷積） 為D、G、D'三個主要特征峰。這是定量分析（如計算強度比ID/IG）的關鍵步驟，確保了數據處理的客觀性和準確性。
c) 強度比演化：核心數據圖，呈現了ID/IG 和 ID/ID' 比值隨退火溫度（即不同官能團被逐步移除）的變化趨勢。特別強調了光譜是在退火后冷卻至室溫測量的，這排除了溫度對峰強的直接物理影響，使比值變化真實反映材料結構的化學變化。
3. 實驗邏輯與深層意義：
多技術關聯：通過質譜（MS）監測化學變化（氣體釋放） 與 拉曼光譜（Raman）監測結構變化（峰強比） 的同步/關聯分析，建立了“特定溫度下特定官能團脫除 → 對應氣體釋放 → 對碳骨架缺陷狀態（拉曼信號）的影響”的完整因果鏈條。
關鍵發現支撐：圖c中ID/IG比值在774°C以下（氧官能團脫除階段）幾乎不變，而在更高溫（>774°C）才開始顯著變化。這強有力地支撐了論文的核心論點之一：氧官能團的脫除本身并不直接改變ID/IG比值，因?yàn)槊摮罅粝碌奶脊羌苋毕荩ㄈ鐟铱真I）依然存在；高溫下比值的變化主要源于碳骨架自身的重構（如非晶碳石墨化、晶疇合并），而非官能團的直接貢獻。
揭示次要反應：質譜可能檢測到H?的釋放（源于C-H鍵斷裂），這提示了除氧官能團脫除外，氫的消除以及可能隨之發生的二次反應（如懸空鍵飽和、邊緣重構） 對最終碳結構的影響，使分析更全面。
總結：圖3通過質譜與拉曼光譜的聯用分析，以氣體釋放為化學變化的指征，以拉曼峰強比為結構演變的度量，清晰揭示了碳材料熱處理過程中，表面化學修飾（官能團脫除）與本體結構重構（缺陷演化、石墨化）是兩個相對獨立但又關聯的階段。這深化了對拉曼光譜ID/IG比值物理意義的理解，表明其更敏感于碳骨架本身的拓?fù)淙毕莺途М牫叽纾潜砻嫖交蜴I合的特定官能團種類。
.png)

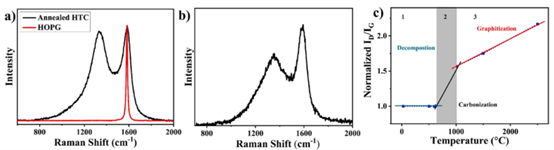

圖4. a) 典型石墨結構（高取向熱解石墨，HOPG）與典型生物質衍生無定形碳（水熱碳HTC經退火處理）的拉曼光譜對比。b) 水熱葡萄糖（一種富碳有機結構）的拉曼光譜。c) 無定形碳的ID/IG比值隨溫度的變化。該碳質材料在600°C后可稱為碳。材料的演變可分為三個階段：有機結構主導階段（階段1）、無定形碳主導階段（階段2）以及無定形碳與石墨微晶混合階段（階段3）。
1. 核心目的與內容概述：
此圖旨在通過對比高度有序的石墨材料（HOPG） 與生物質衍生的無序碳材料，揭示無定形/非晶碳組分對拉曼光譜的復雜影響，并闡明其在熱處理過程中的結構演變。
2. 科學細節解析：
a) 光譜對比：
HOPG：作為理想石墨模型的參照，其拉曼光譜通常顯示尖銳的G峰和極弱的D峰，代表高度有序、缺陷少的晶格結構。
退火HTC：代表經過熱處理的生物質衍生碳。其光譜通常呈現寬化的G峰和顯著的D峰，反映了高度的無序性、小尺寸石墨微晶（sp²團簇）和豐富的缺陷。此對比直觀展示了結構有序度在拉曼光譜上的根本差異。
b) 前驅體光譜：
水熱葡萄糖：作為碳前驅體，其光譜反映的是有機分子的振動特征，而非石墨碳的晶格振動。圖中意在指出，即使在富碳有機結構中，也可能在~1580 cm?¹和~1350 cm?¹附近出現與石墨G峰和D峰位置巧合的峰，但它們源于分子內化學鍵的振動。這警示了直接將所有該區域的拉曼峰歸因于石墨碳結構的風險。
c) ID/IG演變與三階段模型：
階段1（<600°C）：材料主要為有機結構（sp³碳為主，含大量H、O）。ID/IG比值穩定且與石墨晶格無關，此時的“G峰”和“D峰”信號主要來自有機分子的振動。
階段2（600°C ~ 1000°C）：發生碳化，有機結構分解，sp²碳比例增加，開始形成無序的石墨微晶（無定形碳）。ID/IG比值顯著上升，這對應于小尺寸、高缺陷密度的sp²團簇的形成和增長。這與傳統Tuinstra-Koenig關系（對于有序石墨材料，晶粒越大，ID/IG越小）趨勢相反，凸顯了無定形碳體系的獨特性。
階段3（>1000°C）：發生石墨化，小的石墨微晶開始生長、合并，材料進入無定形碳與石墨微晶混合的狀態。ID/IG比值繼續上升但斜率變緩，表明在缺陷減少（晶粒長大）和新的石墨邊緣暴露（缺陷增多）之間存在競爭。最終，更大石墨疇的形成并未導致ID/IG比值下降，這與高度石墨化材料的預期行為不同，強調了無定形碳基體中石墨化過程的復雜性。
3. 對論文主旨的深化：
警示作用：圖a和b強烈提示，對于含有大量非晶/有機組分的碳材料，不能機械套用基于高度石墨化材料建立的拉曼光譜解讀規則（如ID/IG僅與石墨晶粒尺寸相關）。
揭示復雜性：圖c的三階段演變模型表明，ID/IG比值的變化在碳材料不同生命周期（前驅體→無定形碳→部分石墨化碳）中受完全不同的主導機制控制（分子振動 → 小sp²團簇形成與缺陷密度 → 晶疇生長與邊緣重構的競爭）。
支撐核心結論：該圖直接支撐了論文的總結性觀點——對于含無定形組分的碳材料，解釋其拉曼光譜（尤其是ID/IG）必須極為謹慎，需要結合其他表征技術，并考慮材料的具體來源和處理歷史。
總結：圖4通過清晰的對比和演變分析，深刻揭示了無定形碳材料拉曼光譜的復雜本質及其對熱處理歷史的非線性響應。它打破了僅憑ID/IG比值簡單評估碳材料“石墨化程度”或“缺陷密度”的思維定式，強調了理解材料的結構起源和演變階段對于正確解讀其拉曼光譜至關重要。這是對碳材料拉曼分析領域一個重要而細致的貢獻。
拉曼光譜是區分不同碳雜化類型及其混合的有價值工具。對于市售CNT，拉曼光譜揭示了溫度對各種碳帶的依賴性影響，溫度升高導致拉曼峰紅移。D帶歸因于缺陷附近石墨晶格的振動，其k向量選擇定則被打破，受鄰近氧官能團影響但不直接源自氧官能團。通過分析生物質衍生碳的拉曼光譜，由于結構復雜、不明確且混合，情況可能完全不同。對于含有非晶態成分的材料，必須結合多種技術以全面理解其真實結構和表面性質。https://doi.org/10.1016/j.carbon.2024.118998
