?? 研究背景
二維材料（如石墨烯和氮化硼）的層間堆疊角度會顯著影響其電學、光學性質。但傳統制備方法存在界面污染、角度控制難、難以大規模制備等問題。
?? 核心創新：準熔融轉移技術
研究團隊開發了一種

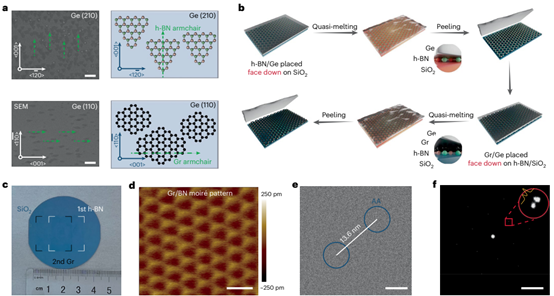

真空環境下的準熔融轉移法，成功制備出大面積、無褶皺、界面清潔且角度可控的石墨烯/氮化硼超晶格：
·
步驟1：在鍺（Ge）襯底上分別外延生長石墨烯（Ge(110)）和氮化硼（Ge(210)）單晶。
·
步驟2：將覆蓋二維材料的鍺襯底倒扣在二氧化硅基板上，加熱至近熔融狀態（約1200K），使材料與襯底分離并轉移。
·
步驟3：通過宏觀邊緣對齊控制堆疊角度，實現15°、30°、45°等精確扭曲角度。
.png)
?? 關鍵技術突破
1.
清潔界面?
TEM和AFM表征顯示，轉移后的界面無氣泡、褶皺和污染物，表面粗糙度僅約0.2納米。
2.
角度精準可控?

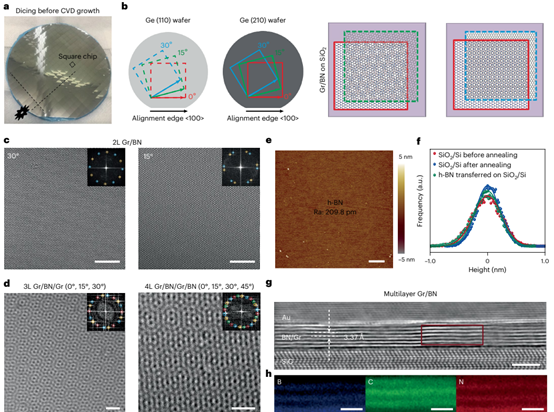

通過襯底切割方向調控，實現了多層堆疊（如三層/四層超晶格）且每層角度可調（0°/15°/30°/45°）。
3.
理論機制驗證?

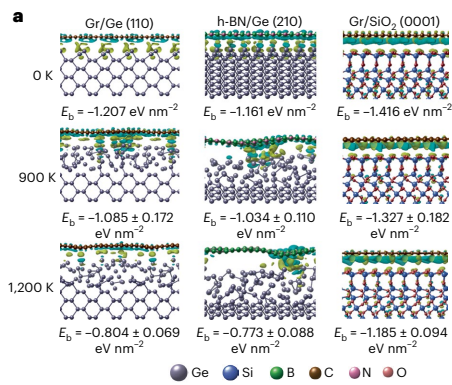

第一性計算表明，熔融態鍺襯底的Ge-Ge鍵斷裂，削弱了與二維材料的相互作用，從而實現無損轉移。
.png)
?? 應用潛力
·
電子器件：納米角分辨光電子能譜（ARPES）證實扭曲角度可調控能帶結構，為新型電子器件設計提供基礎。
·
光學器件：二次諧波發射（SHG）實驗顯示AB堆疊氮化硼具有強非線性光學響應，可用于光子學器件。
·
擴展性：該方法適用于碳化硅、氧化鋁等襯底，并可推廣至其他二維材料（如二硫化鉬）。
.png)
?? 總結
該技術通過
熔融輔助轉移解決了二維材料堆疊中的界面污染和角度控制難題，為大規模制備高質量扭曲超晶格提供了新路徑，有望推動“扭曲電子學”（twistronics）和下一代光電器件的發展。https://doi.org/10.1038/s44160-026-01000-z
