一、研究背景與意義
-
摩擦學的重要性：摩擦磨損導致全球約26%的能源損失（如交通、工業(yè)領(lǐng)域），亟需高效潤滑材料。
-
碳納米管（CNTs）的優(yōu)勢：
-
獨特中空管狀結(jié)構(gòu)、高強度（拉伸強度25-66 GPa）、高導熱性（3000-3500 W/m·K）；
-
具備“微軸承”滾動/滑動效應(yīng)、自修復(fù)能力，可顯著降低摩擦磨損。
.png)

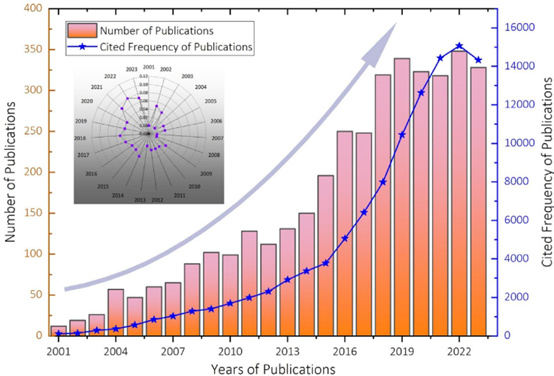

2001-2023年CNTs在摩擦學領(lǐng)域的年度發(fā)文量與引用頻次（注：綜述文章占比極低，表明該領(lǐng)域缺乏系統(tǒng)總結(jié)）。
二、CNTs的制備與功能化
-
制備方法：電弧放電、化學氣相沉積（CVD）、激光燒蝕等，不同方法影響CNTs的直徑、純度及缺陷程度。
-
功能化策略：
-
物理改性：球磨、電場誘導分散改善團聚問題；
-
濕法球磨CNTs端部開口結(jié)構(gòu)更利于分散
.png)
-
化學改性：酸處理、聚合物包裹提升界面相容性，但可能破壞CNTs本征結(jié)構(gòu)。
三、納米尺度摩擦機制
-
計算模擬發(fā)現(xiàn)：
-
CNTs層間摩擦源于熱誘導邊緣效應(yīng)，小直徑、鋸齒型（Zig-zag）CNTs更易滾動；
-
彎曲CNTs摩擦力比直管高300倍，缺陷會顯著增加能耗。
-
實驗驗證（AFM/FFM）：
-
縱向摩擦低于橫向，因橫向滑動引發(fā)“受阻滾動”；
-
垂直排列CNTs（VACNTs）經(jīng)等離子改性后摩擦系數(shù)降低50%。
四、宏觀應(yīng)用與性能提升
1. 涂層材料
-
金屬基涂層（如Ni-P-CNTs）：摩擦系數(shù)降低80%，磨損減少79%；
-
聚合物基涂層：CNTs/ZnS混合涂層摩擦降低45%，磨損下降95%；
-
陶瓷基涂層：CNTs提升韌性與耐磨性，如CNTs/TiO?涂層磨損抵抗提升93.6%。
2. 潤滑劑添加劑
-
油基潤滑：0.06 wt% CNTs使摩擦系數(shù)降至0.05（降29%）；
-
水基潤滑：功能化CNTs形成吸附膜，摩擦降低50%以上；
-
潤滑脂：3 wt% CNTs改性鈣基脂摩擦系數(shù)低至0.02（降71%）。
.png)
CNTs在摩擦界面形成碳基轉(zhuǎn)移膜，實現(xiàn)“滾動-滑動”協(xié)同潤滑。
五、關(guān)鍵機理總結(jié)
-
填充修復(fù)效應(yīng)：CNTs填入磨損裂紋，修復(fù)表面缺陷；
-
滾動主導機制：管狀結(jié)構(gòu)在低載荷下像軸承一樣滾動；
-
轉(zhuǎn)移膜形成：摩擦過程中CNTs破碎生成石墨化薄膜，隔離直接接觸；
-
協(xié)同增效：與二維材料（如MoS?、GO）混合形成“片-管-片”夾層結(jié)構(gòu)，進一步提升潤滑效率。
六、挑戰(zhàn)與展望
-
? dispersion難題：CNTs易團聚，需優(yōu)化表面修飾工藝；
-
結(jié)構(gòu)保護：過度功能化可能損傷CNTs的力學性能；
-
跨尺度設(shè)計：需結(jié)合原子模擬與宏觀實驗，明確CNTs取向、雜化比例的影響；
-
安全性：規(guī)模化應(yīng)用前需評估CNTs的生物與環(huán)境風險。
總結(jié)
CNTs憑借其獨特的結(jié)構(gòu)和性能，在摩擦學領(lǐng)域展現(xiàn)出從納米級機理到宏觀應(yīng)用的巨大潛力。通過合理的功能化設(shè)計與復(fù)合策略，CNTs可顯著提升涂層、復(fù)合材料及潤滑劑的耐磨減摩性能，為高效節(jié)能系統(tǒng)提供關(guān)鍵技術(shù)支持。未來需聚焦于可控分散、結(jié)構(gòu)優(yōu)化及多尺度協(xié)同設(shè)計，以推動其實際工程應(yīng)用。
如需進一步了解具體數(shù)據(jù)（如不同復(fù)合體系的摩擦系數(shù)對比），可參考文檔中的Table 2-4及對應(yīng)案例。
轉(zhuǎn)自《石墨烯研究》公眾號
