一、核心研究概述
本研究通過
氣相插層法將四氯鋁酸根陰離子（AlCl??）均勻插入
雙壁碳納米管（DWCNT）纖維的管間通道，制備出具有超分子鏈結構的碳納米管插層化合物（CNTIC）。該材料實現了
高比電導率（超越金屬銅、鋁）與
優異力學性能的結合，解決了傳統石墨插層化合物（GICs）易膨脹、脆化的痛點，為 lightweight 導體的實際應用提供了新范式。
二、關鍵結果與專業要點提煉
1. 插層纖維的結構特征
-
插層客體與宿主匹配性：AlCl??以超分子鏈形式沿DWCNT軸向有序排列（六方晶格），宿主DWCNT保持三角超晶格（FWHM~7°，長徑比≈4400），無層間膨脹或纖維直徑變化（區別于石墨插層的90%強度損失）。
-
均勻分布驗證：能量色散X射線光譜（EDX）與元素映射顯示，Al、Cl均勻分布于纖維截面；楔形離子束（FIB）銑削的透射電鏡（TEM）截面證實插層物位于管間通道，未填充CNT內核。
2. CNT-插層物的相互作用與電荷轉移
-
非共價作用機制：密度重疊區域指標（DORI）分析顯示，AlCl??與DWCNT外層為非共價鍵合（電子密度重疊低，類似內層-外層CNT的非共價作用）；拉曼光譜中外層徑向呼吸模（RBM）抑制、G帶高頻峰（G?）位移15–27 cm?¹（遠超I?、Br等常規摻雜劑），證實大電荷轉移。
-
電荷轉移量化：X射線光電子能譜（XPS）與密度泛函理論（DFT）模擬表明，每個AlCl??接受0.65個電子，其中84%來自DWCNT外層；費米能級相對于原始材料 downshift 0.44 eV，態密度（DOS）保持拋物線型（宿主電子結構未被破壞）。
3. 宏觀縱向性能突破
-
電導率：惰性氣氛中平均電導率達15.57 MS/m，最高值24.5 MS/m（接近銅的41%）；比電導率（歸一化密度）均值10380 S·m²/kg（超銅的6674 S·m²/kg），最高值17345 S·m²/kg（超鋁的13130 S·m²/kg）——核心源于AlCl??的高電荷轉移與均勻插層。
-
力學性能：拉伸強度1.37±0.08 GPa（與鋼相當）、模量51.87±3.13 GPa；比強度0.975 GPa/SG（超金屬，接近高性能結構纖維），歸因于插層未破壞CNT間的范德華力（無層間膨脹）。
4. 穩定性與實際應用潛力
-
濕度依賴性降解：干燥條件（RH<0.05%）下可穩定1年以上；暴露于潮濕空氣（RH=44%）時，AlCl??與水反應生成六水合氯化鋁[Al(H?O)?]Cl?，導致電荷轉移與電導率下降，但纖維核心仍保留插層結構。
-
封裝保護策略：商用聚合物護套密封后，5天內電導率保留78%；電子級硅酮封裝14天，表面電荷轉移保留50%——驗證了 moisture barrier 的有效性。
三、文獻原圖及對應說明
以下為文章中
核心結果的可視化證據：
.png)

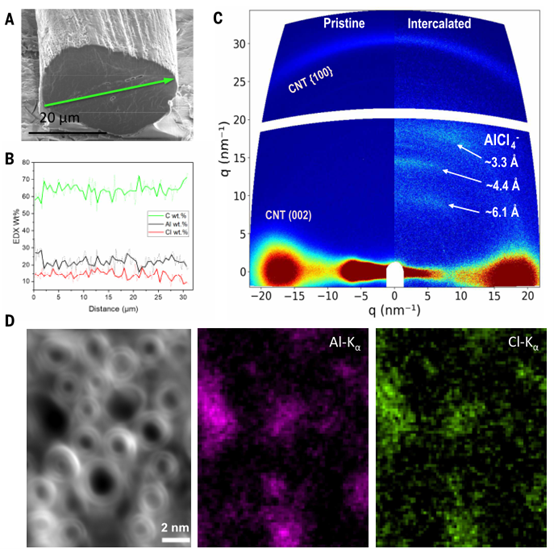

Fig.1 （插層纖維的結構表征）A：FIB銑削截面的TEM圖（插層物均勻分布）；B：Al、Cl元素映射（無內核填充）；C：廣角X射線散射（WAXS）圖譜（DWCNT三角晶格+AlCl??六方晶格疊加）；D：掃描透射電鏡（STEM）下的DWCNT截面（內核無填充，插層物在管間）。
.png)

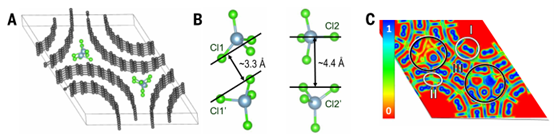

Fig.2（CNT-插層物相互作用
）C：DORI圖（藍色為共價鍵參考，綠色為CNT內層-外層非共價作用，黃色為插層物與CNT的非共價作用）。
.png)

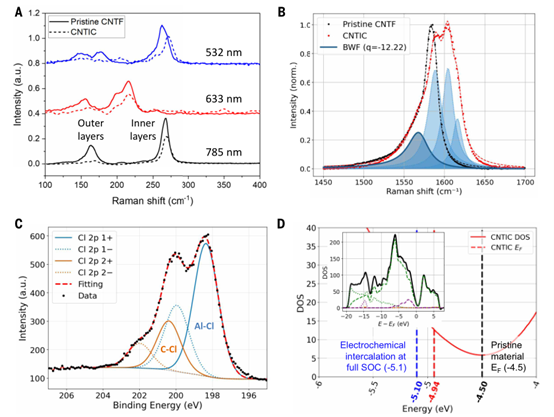

Fig.3（電荷轉移的譜學驗證
）A：拉曼RBM譜（外層RBM抑制，內層保留）；B：拉曼G帶譜（G?位移15–27 cm?¹）；C：XPS Cl 2p譜（Al配位Cl與CNT結合Cl的雙峰）；D：DFT計算的態密度（DOS）（費米能級downshift 0.44 eV）。
.png)

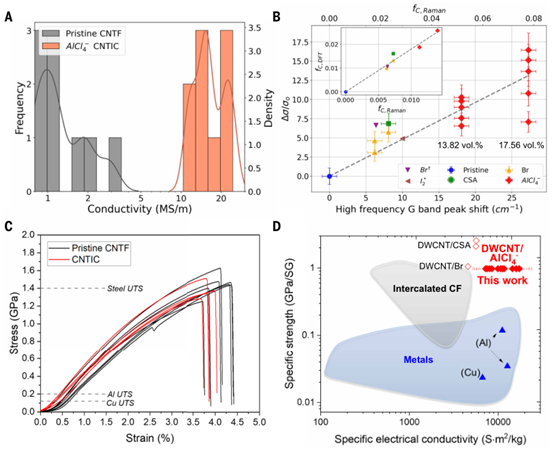

Fig.4?（宏觀性能對比）A：原始與插層纖維的電導率分布；B：電導率增量（Δσ/σ?）與G?位移的相關性（插層均勻性驗證）；C：應力-應變曲線（插層纖維強度超Cu、Al）；D：比電導率-比強度雷達圖（插層纖維優于金屬）。
.png)

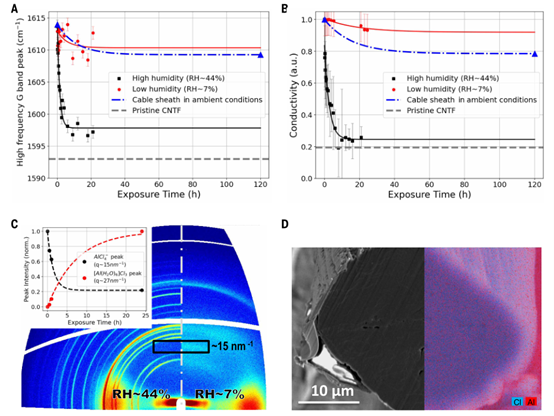

Fig.5?（穩定性測試）A：不同濕度下G?位移的時間演化；B：不同濕度下電導率的時間演化；C：WAXS圖譜（潮濕環境下插層物反應產物）；D：SEM截面+EDX映射（纖維外層反應層，核心保留Al、Cl）。
四、結論與創新點總結
本研究的核心創新在于
利用CNT三角晶格的“零膨脹插層”特性，將GICs的高電荷轉移優勢轉化為宏觀纖維的性能提升：
-
結構創新：AlCl??插層于CNT管間通道，不破壞宿主晶格，保留了CNT的力學性能；
-
性能突破：比電導率超金屬，強度為傳統電纜的5倍、重量減半；
-
應用可行性：通過聚合物封裝解決濕度穩定性問題，為 lightweight 導體（如 overhead cables、航空航天導線）提供了可規模化制備的方案。
該工作為碳納米管的“個體性能→宏觀材料”轉化提供了關鍵路徑，也為插層化學在1D納米材料中的應用開辟了新方向。
https://www.science.org/doi/10.1126/science.aeb0673
轉自《石墨烯研究》公眾號
